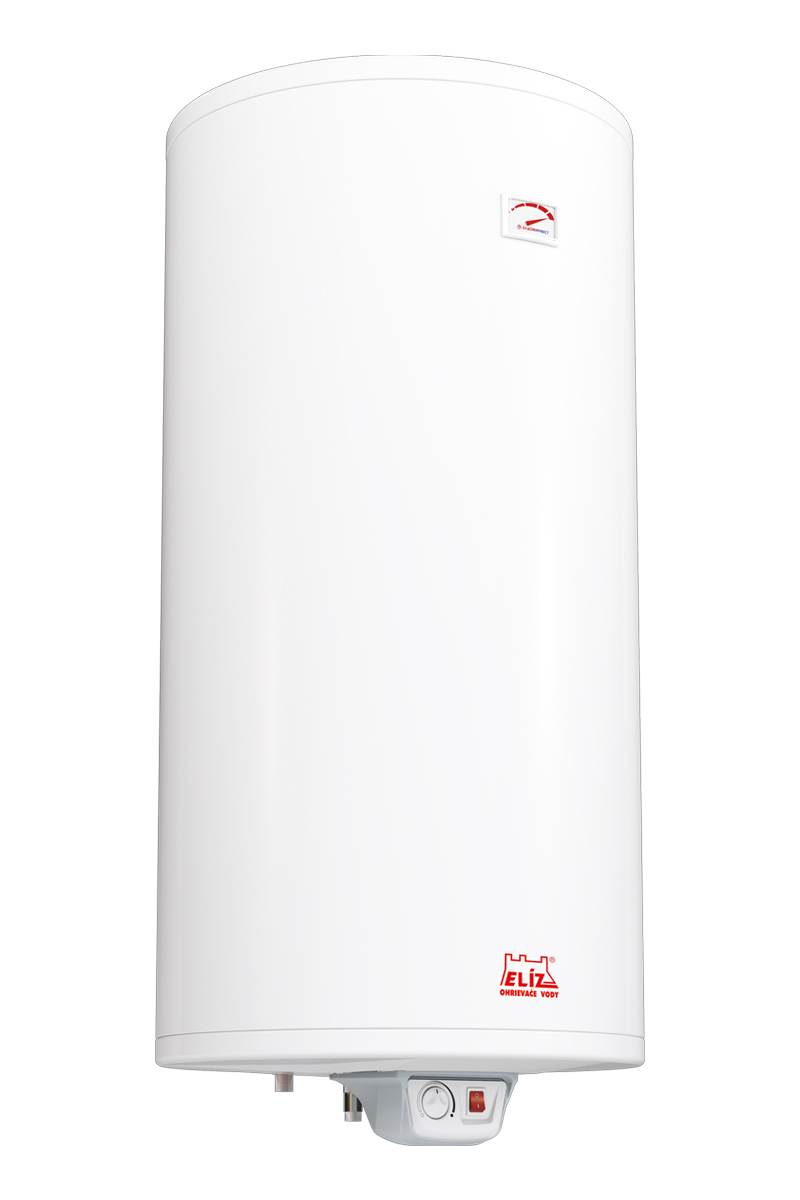

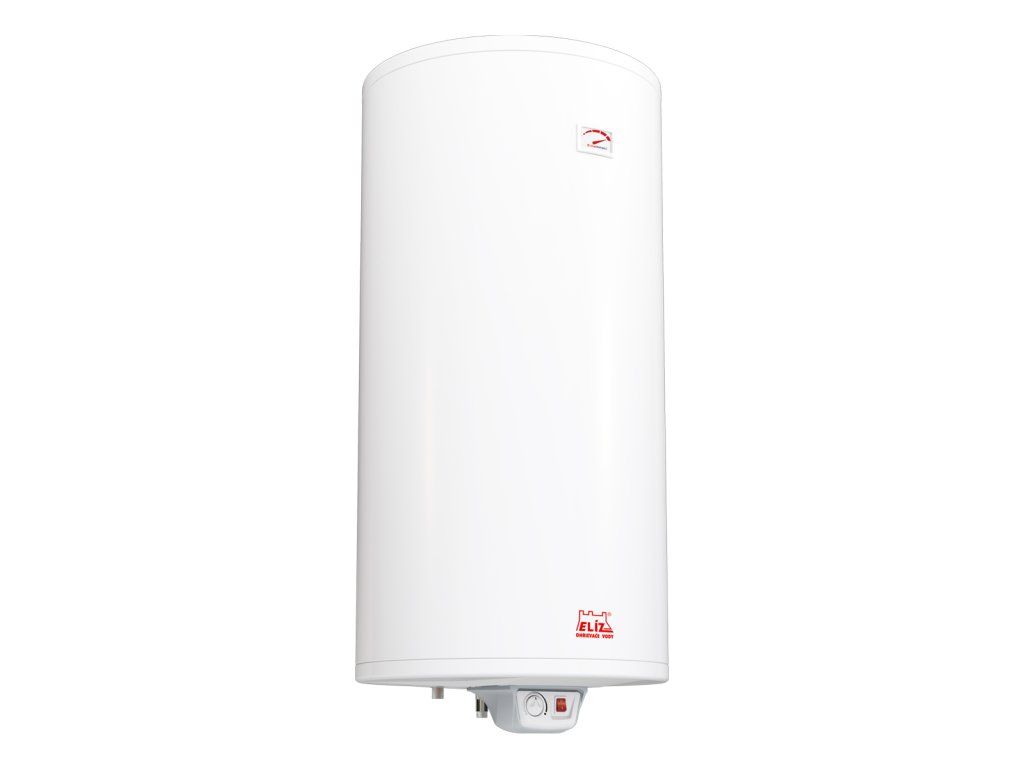

ELIZ EURO 200 | ELZ_3308 | 200 L | Elektrický svislý ohřívač vody

Detailní popis produktu

Elektrické ohřívače vody jsou základními komponenty v bytových i komerčních topných systémech, zejména v aplikacích, kde je místo omezené a preferováno je svislé uspořádání. ELIZ EURO 200 se často používá v jednovývodových nebo vícevývodových instalacích, například v kuchyních, koupelnách a malých servisních zónách. Je vhodný pro integraci do standardních potrubních systémů a může být instalován v technických místnostech, v suterénech nebo za stěnami. Instalatéři by měli zohlednit elektrické požadavky a limity tlaku vody při plánování rozvrhu. Jednotka je navržena pro prostředí, kde je potřeba kompaktní nástěnné řešení a konzistentní zásobování teplou vodou bez potřeby velkého prostoru.

Při instalaci ELIZ EURO 200 musí instalatér zajistit, že povrch pro montáž je konstrukčně odolný a schopen podporovat hmotnost jednotky 56 kg. Ohřívač je navržen pro svislou nástěnnou montáž a musí být použit dodávaný závěsný rám pro bezpečnou instalaci. Vodní vstup a výstup jsou oba 1/2 palce závitové přípojky a systém musí být kompatibilní s maximálním tlakem 6 bar. Napájení musí být 230 V a schopné zvládnout zátěž 16 A. Elektrický kryt s krytím IP24 poskytuje ochranu proti prachu a stříkající vodě, což z něj činí vhodný pro prostředí s průměrnou vlhkostí.

Technické parametry

typ	EURO 200
objem	200 L
výkon	3000 W
napětí	230 V
proud	16 A
elektrická ochrana	IP 24
vodní přípojka	1/2 palce
maximální tlak v nádrži	6 bar
čas ohřevu z 12°C na 65°C	4,2 hodiny
tepelné ztráty	1,5 kWh/24h
nástěnná montáž	ano
pojistný ventil	ano
hmotnost	56 kg
rozměry produktu	Š / V / H: 586 x 1255 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035733372
Kód	ELZ_3308
Značka	ELIZ

Technické parametry ELIZ EURO 200 jsou kritické pro správné rozměření a integraci systému. 200 L objem nádrže je vhodný pro aplikace vyžadující střední zásobu teplé vody a 3000 W topný prvek zajistí relativně rychlý ohřev vody z 12°C na 65°C za 4,2 hodiny. Proud 16 A vyžaduje výhradní obvod s vhodnou ochranou. Krytí IP24 znamená, že elektrické komponenty jsou chráněny proti prachu a stříkající vodě, ale ne proti ponoření nebo vysokotlakým stříkancům. 1/2 palce vodní přípojky jsou standardní pro většinu potrubních systémů a maximální tlak 6 bar musí být zohledněn při připojení k vodovodnímu přípojce. Režim ECO snižuje spotřebu energie omezením teploty ohřevu na 55°C, což je dostatečné pro většinu bytových aplikací a pomáhá snížit tepelné ztráty.

Instalace a připojení

Instalace ELIZ EURO 200 vyžaduje strukturovaný přístup, aby byla zajištěna bezpečnost a efektivita. Začněte výběrem vhodného místa na stěně, které je vodorovné a schopné podporovat hmotnost jednotky. Připevněte závěsný rám k zdi pomocí dodávaných součástí a ujistěte se, že rám je zarovnaný a vodorovný. Opatrně zvedněte ohřívač do pozice a připojte ho k rámu. Připojte vodní přípojky k 1/2 palcovým závitovým vstupům a výstupům, použijte vhodný lepicí pás nebo těsnění k zabránění úniků. Ujistěte se, že je vodní přívod vypnutý před jakýmkoli připojením. Jakmile jsou vodní přípojky bezpečné, připojte elektrický přívod k 230 V, 16 A obvodu. Elektrické připojení musí provádět kvalifikovaný elektrikář, aby bylo v souladu s místními předpisy a bezpečnostními normami. Po instalaci proveďte tlakovou zkoušku k zkontrolování úniků a ověření správného fungování systému. Běžné chyby při instalaci zahrnují nesprávnou montáž, nedostatečné těsnění přípojek a nekontrolu elektrického obvodu před zapnutím jednotky.

Kompatibilita a příslušenství

ELIZ EURO 200 je kompatibilní se standardními potrubními systémy a elektrickými obvody, které splňují uvedené požadavky. Lze jej integrovat do stávajících systémů pro rozdělení teplé vody, pokud jsou tlak a průtok v přijatelných mezích. Jednotka obsahuje vestavěný bezpečnostní ventil a návratový zpětný ventil, což je zásadní pro ochranu systému. Pro standardní instalace není potřeba žádné další příslušenství, protože jednotka je dodávána se všemi potřebnými komponenty pro montáž a provoz. Instalatéři by však měli zajistit, že elektrický obvod je správně chráněn vhodným jisticím automatickým vypínačem a že vodní přívod je vybaven redukčním ventilem, pokud je tlak vodovodu vyšší než 6 bar. Ohřívač není kompatibilní se systémy vyžadující vyšší tlak nebo průtok, než je uvedeno v technických parametrech.

Technický pozadí pro projektanty

ELIZ EURO 200 pracuje na jednoduchém, ale efektivním principu elektrického odporového ohřevu. Topný prvek je ponořen do vody v nádrži a termostat řídí teplotu vypínáním a zapínáním topného prvku podle potřeby. Nádrž je vyrobena z kvalitní oceli a je pokryta vrstvou zirkóniového glazu pro ochranu proti korozi. 43 mm tlustá izolace z polyuretanu bez CFC minimalizuje tepelné ztráty a snižuje spotřebu energie. Dvojité anodové ochranné systémy, tvořené dvěma magnéziovými anodami, prodlužují životnost nádrže tím, že zabraňují vnitřní korozi. Ohřívač je navržen pro integraci do standardních elektrických a potrubních systémů a jeho kompaktní rozměry z něj činí vhodný pro použití v úzkých prostorech. Režim ECO je zvláště užitečný v aplikacích, kde je priorita energií úsporného provozu, protože omezuje teplotu ohřevu a minimalizuje tepelné ztráty. Krytí IP24 elektrického krytu zajišťuje, že jednotka může být instalována v prostředích s průměrnou vlhkostí, jako jsou technické místnosti nebo servisní zóny.

Služba a provoz

Pravidelná údržba je základní pro zajištění dlouhodobého výkonu a bezpečnosti ELIZ EURO 200. Jednotka je navržena pro nízkonákladový provoz, ale pravidelné kontroly by měly být prováděny, aby bylo zajištěno, že všechny komponenty fungují správně. Anody by měly být kontrolovány a případně vyměněny, protože hrají klíčovou roli v ochraně nádrže před korozi. Elektrická připojení by měla být kontrolována na známky opotřebení nebo poškození a termostat by měl být otestován, aby byl v rámci specifikovaného rozsahu teplot. Bezpečnostní ventil a zpětný ventil by měly být také kontrolovány, aby byly funkční. Ohřívač je pokryt 5letou zárukou na nádrž a 2letou zárukou na celkový produkt. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět vizuální inspekci a základní údržbové kontroly alespoň jednou ročně.

Nejčastější otázky

Může být ELIZ EURO 200 použit v systému s vyšším tlakem než 6 bar?
Ne, maximální provozní tlak jednotky je 6 bar. Pokud je tlak vodovodu vyšší, musí být nainstalován redukční ventil k ochraně ohřívače.

Je režim ECO vhodný pro všechny aplikace?
Režim ECO je navržen pro aplikace, kde je priorita energií úsporného provozu. Omezuje teplotu ohřevu na 55°C, což je dostatečné pro většinu bytových aplikací, ale nemusí být vhodné pro aplikace vyžadující vyšší teploty.

Může být ohřívač nainstalován v prostředí s vysokou vlhkostí?
Krytí IP24 elektrického krytu poskytuje ochranu proti prachu a stříkající vodě, což z něj činí vhodný pro prostředí s průměrnou vlhkostí. Není však vhodný pro instalaci v prostředích s vysokou vlhkostí nebo přímým vystavením vodě.

Jak dlouho trvá ohřev vody z 12°C na 65°C?
Ohřívač potřebuje přibližně 4,2 hodiny k zahřátí vody z 12°C na 65°C, v závislosti na počáteční teplotě vody a okolních podmínkách.
