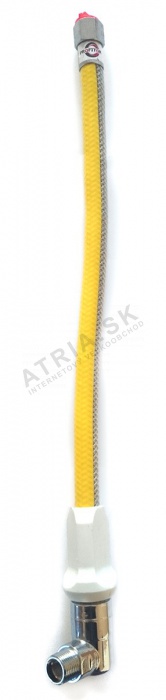

Rychloupínací hadice na plyn - vnější 750 mm

Detailní popis produktu

Tato hadice z nerezové oceli s rychloupínacím systémem se běžně používá v domácích a komerčních plynových instalacích, jako jsou kuchyně, kotelny a pomocné prostory. Poskytuje bezpečné a spolehlivé spojení mezi zdroji plynu a spotřebiči, jako jsou kuchyňské kameny, kotle a plynoměry. Hadice umožňuje rychlé odpojení a opětovné připojení během údržby nebo servisu, přičemž zachovává integrity systému. Vnitřní závitový konec umožňuje bezpečné připojení k pevným plynovým potrubím, zatímco vnější závitový rychloupínací systém zajišťuje rychlý přístup pro montéry.

Typické aplikace zahrnují připojení plynových spotřebičů k centrálním plynovým potrubím v obytných i průmyslových budovách. Flexibilita hadice zjednodušuje její proložení kolem překážek a umožňuje snadnější instalaci v omezeném prostoru. Díky své odolné konstrukci a souladu s příslušnými normami je vhodná pro systémy zemního i kapalného petrolejového plynu (LPG). Hadice je zvláště užitečná v instalacích, kde je časté demontáž pro kontrolu nebo výměnu komponentů.

Technické parametry

Max. pracovní tlak	0,5 bar
Délka	750 mm
Klasifikace požáru	B, -s2, d0
Odolnost proti požáru	650 °C po dobu 30 min
První ochranný prvek	Výztuha z nerezové oceli AISI 304
Rozměry	1/2 x 1/2
Rychloupínací systém	Bayonet - plast, spojení AISI 304L R1/2 palce
Vnitřní část	Flexibilní nerezová ocel AISI 304L
Hmotnost	0,1 kg
Kód	10P1135402075

Maximální pracovní tlak 0,5 bar určuje vhodnost hadice pro nízkonapěťové plynové distribuční systémy. Odolnost proti požáru 650 °C po dobu 30 minut a klasifikace B, -s2, d0 zajišťuje soulad s požadavky na bezpečnost při požáru v plynových instalacích. Rozměr závitů 1/2 x 1/2 palce zajišťuje kompatibilitu se standardními plynovými přípojkami. Délka hadice je navržena podle potřebného průtoku plynu a rozměrů připojení. Délka 750 mm umožňuje dostatečnou dosahovost ve většině instalací bez nadměrného volného konce.

Instalace a připojení

Pro instalaci hadice nejprve zajistěte, že je plynový zdroj vypnutý a vybavený. Zasuňte vnitřní závitový konec do příslušného přípojky na plynovém potrubí a utáhněte rukou, poté utáhněte kleštěmi. Pro vnější závitový rychloupínací systém vložte samčí konektor do samice bayonetového soketu, dokud nezaskočí. Zkontrolujte, zda je spojení plně zapojeno a zda je vnitřní těsnící mechanismus v pořádku. Zkontrolujte, zda je hadice proložena bez závitů nebo ostrých zatáček, které by mohly omezit průtok plynu nebo způsobit napětí. Ujistěte se, že je hadice podpěra po celé délce, aby nedocházelo k propadnutí nebo přetížení spojení. Běžné chyby při instalaci zahrnují přetížení přípojek, což může poškodit závity, nebo nedostatečnou kontrolu těsnosti po instalaci. Vždy otestujte spojení na netěsnosti pomocí mýdlového roztoku nebo detektoru plynových úniků, než obnovíte plynový zdroj.

Kompatibilita a příslušenství

Tato hadice je kompatibilní se standardními 1/2 palcovými vnitřními a vnějšími plynovými přípojkami běžně používanými v systémech zemního plynu a LPG. Funguje s plynovými spotřebiči, které přijímají rychloupínací spojení, jako jsou kuchyňské kameny, ohřívače vody a plynoměry. Při instalaci se ujistěte, že mají odpovídající typ a rozměr závitů. K základní instalaci se obvykle nepotřebují žádné další příslušenství. V závislosti na aplikaci mohou být potřeba podpěrné tyče nebo potrubní svorky pro bezpečné proložení a umístění hadice.

Technický popis pro projektanty

Hadice umožňuje průtok plynu vnitřním flexibilním nerezovým potrubím, zatímco vnější nerezová výztuha poskytuje konstrukční podporu a ochranu před mechanickým poškozením. Mechanismus rychloupínacího systému bayonet zahrnuje zástrčný systém, který zajišťuje, že spojení zůstává těsné i při odpojení. Konstrukce z nerezové oceli AISI 304L poskytuje vynikající odolnost proti korozi a odolnost v plynových prostředích. Návrh umožňuje integrovat hadici do stávajících plynových systémů, poskytující flexibilní spojení mezi tuhými potrubími a pohyblivými spotřebiči, čímž se snižuje riziko opotřebení a úniku způsobeného vibracemi. Výkon hadice závisí na správné instalaci a vyrovnání, aby se zabránilo torzi nebo ohýbání mimo její ohybové limity. Klasifikace odolnosti proti požáru a odolnosti je zajištěna materiály a konstrukční metodou, čímž se zaručuje bezpečná funkce v případě požáru. Trvanlivost hadice je ovlivněna faktory, jako je vystavení korozi, mechanickému stresu a četnosti odpojení a opětovného připojení.

Údržba a provoz

Během pravidelné údržby zkontrolujte hadici na známky opotřebení, koroze nebo mechanického poškození. Zkontrolujte integritu spojení a rychloupínacího mechanismu, aby zůstaly bezpečné a funkční. Hledejte jakékoliv viditelné deformace nebo změny barvy, které by mohly naznačovat přehřátí nebo chemické poškození. Nejsou poskytovány konkrétní intervaly údržby; však pravidelné kontroly by měly být součástí obecné údržby systému. Pokud byly identifikovány jakékoliv nedostatky, hadici je třeba okamžitě vyměnit, aby se udržela bezpečnost a výkon systému.

Nejčastější otázky

Může být hadice použita jak pro zemní plyn, tak pro LPG?
Ano, hadice je vhodná jak pro zemní plyn, tak pro kapalný petrolejový plyn (LPG) díky své materiálové konstrukci a výrobě.

Je rychloupínací systém uzavřený v uzavřené pozici?
Rychloupínací systém obsahuje uzavřenou pozici, kde může být průtok plynu manuálně vypnutý, což poskytuje dodatečnou bezpečnostní funkci během údržby nebo nouzových situací.

Jaký je maximální povolený ohyb hadice?
Hadice by měla být proložena bez závitů nebo ostrých zatáček, aby se zabránilo omezení průtoku plynu nebo mechanickému stresu. Podrobnosti o přesném ohybu naleznete v technickém listu výrobce.

Může být hadice zkrácena na kratší délku?
Zkracování hadice není doporučeno, protože může poškodit integritu vnitřní struktury a těsnících mechanismů. Použijte hadici vhodné délky pro danou instalaci.
