Rozdělovací deska UHPS
Kód: UHPS1/64KSSouvisející produkty
Detailní popis produktu
Suché systémy podlahového vytápění se často používají v bytových i komerčních budovách, aby poskytovaly rovnoměrné a účinné vytápění na úrovni podlahy. Instalatéři pracující s těmito systémy často vyžadují komponenty, které zajistí přesné umístění potrubí a efektivní přenos tepla. Rozdělovací deska IVAR UHPS1/64KS je speciálně navržena pro použití s potrubím o průměru 16 mm ve suchých systémech, kde jsou potrubí zabudována do tenké vrstvy maltu nebo tesery místo plné betonové vrstvy. Tato metoda zkracuje dobu instalace a umožňuje rychlejší vysušení oproti tradičním mokrým systémům.

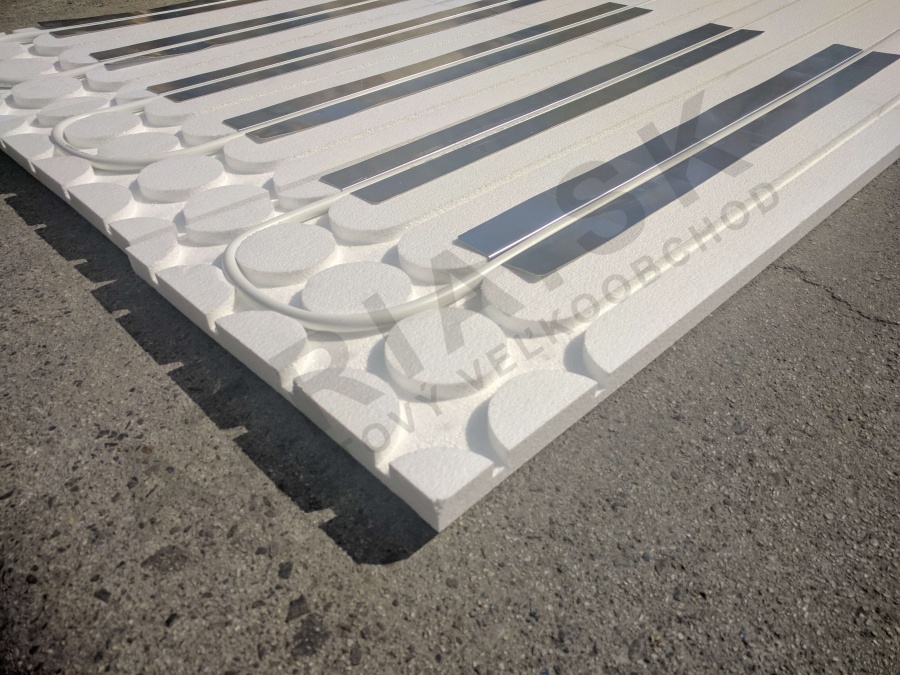

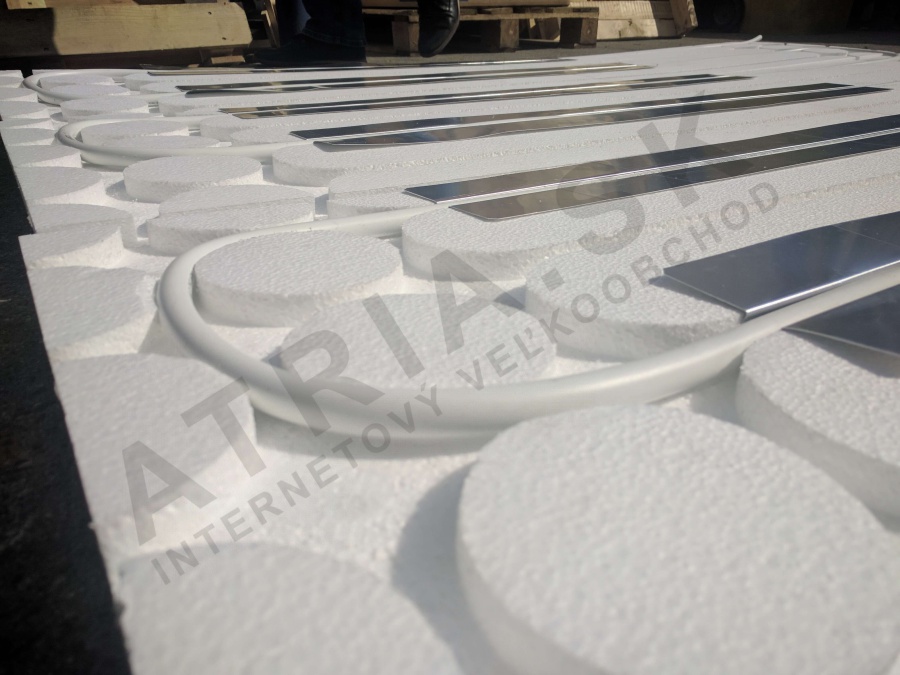

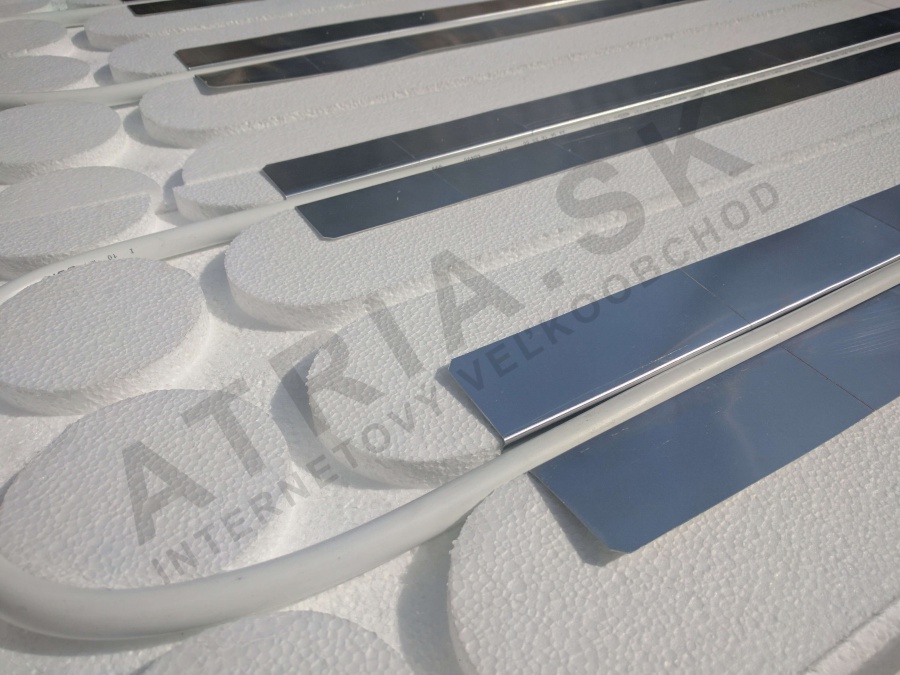

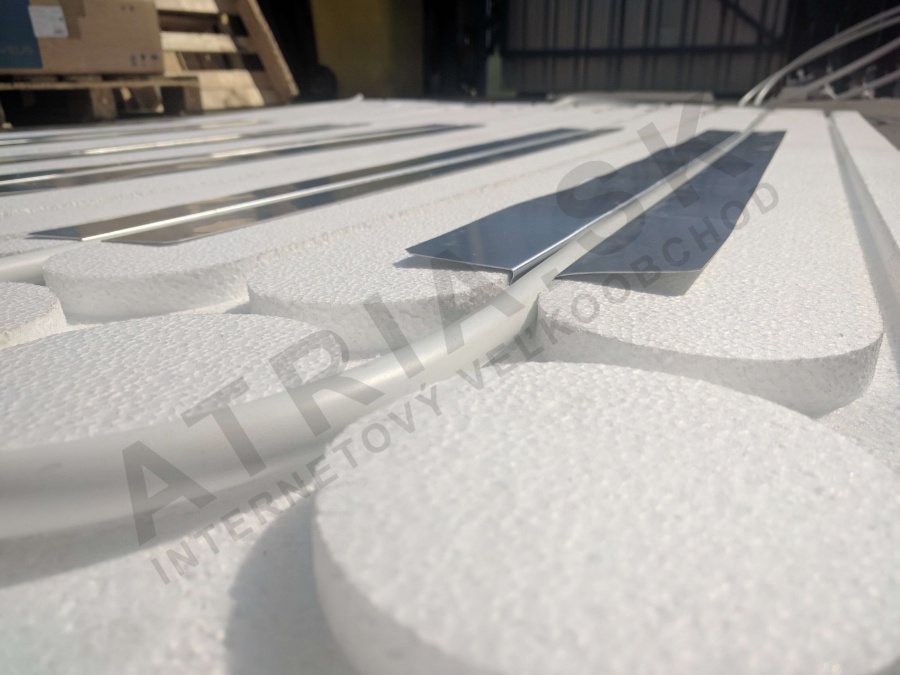

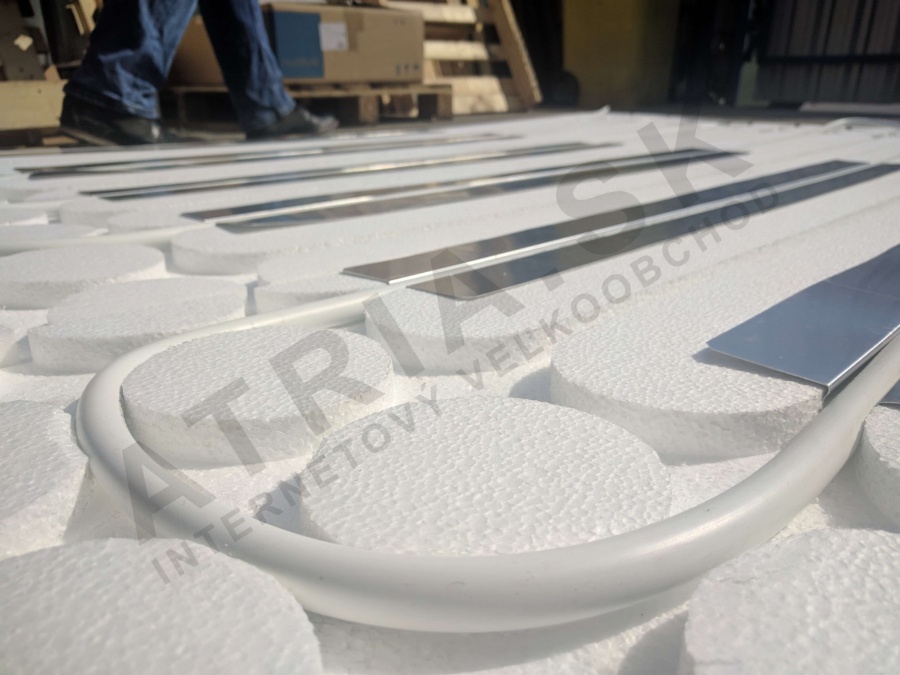

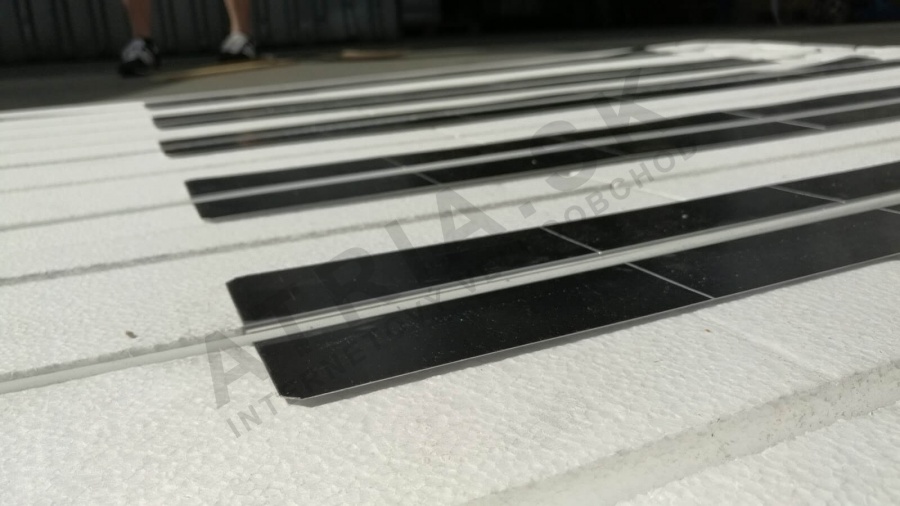

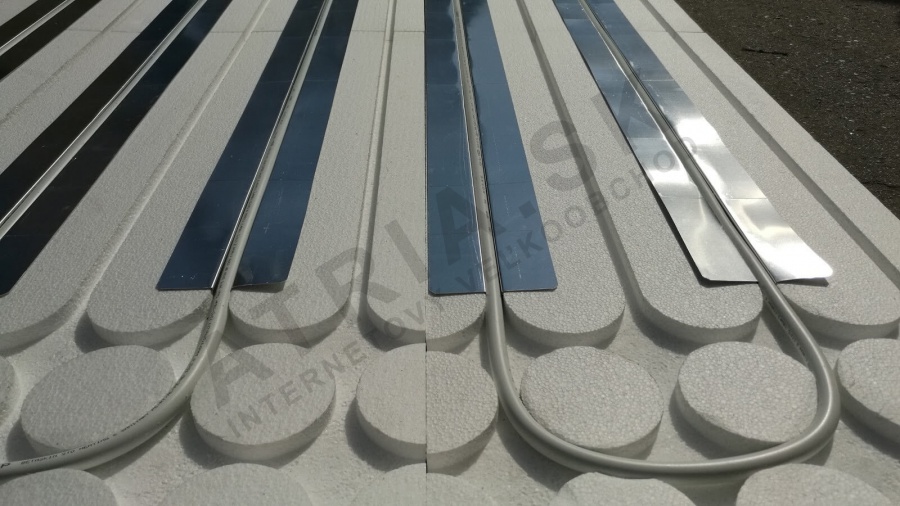

Deska UHPS1/64KS se instaluje do izolačních desek z expandovaného polystyrenu a zajišťuje, že vytápěcí potrubí je správně rozmístěno a podporováno. Její konstrukce zabrání bočnímu pohybu potrubí během tesení a zaručí plný kontakt mezi potrubím a okolním materiálem. To zajišťuje rovnoměrné rozdělení tepla po celé ploše podlahy a minimalizuje tepelné mosty. Systém je zvláště vhodný pro rekonstrukce nebo projekty, kde je vyžadována rychlá instalace.
Technické parametry
| Hmotnost | 0,3 kg |
|---|---|
| Kód | UHPS1/64KS |
| Značka | IVAR |
Deska UHPS1/64KS má rozměr 1000 x 120 x 0,40 mm a je vyrobena z hliníku. Deska je navržena tak, aby pokryla přibližně 70 % celkové délky potrubí, což zajišťuje dostatečnou plochu pro přenos tepla. Navazující funkce zajišťuje, že sousední desky se bezpečně překrývají, což zabrání vzniku mezery, která by mohla ohrozit celkovou stabilitu systému. Tyto parametry jsou důležité pro určení správného počtu desek potřebných pro každou instalaci a pro zajištění kompatibility s existujícími systémy podlahového vytápění.
Instalace a připojení
Instalace začíná vložením desek UHPS1/64KS do základu z polystyrenu. Desky by měly být rozloženy do mřížky, přičemž navazující hrany musí být zarovnány, aby se zabránilo poškození. Jakmile jsou desky umístěny, do určených drážek se vloží potrubí o průměru 16 mm. Je důležité ověřit, že potrubí sedí správně do drážek a že není zkroucené nebo zahnuté. Běžnou chybou je nedostatečné pokrytí potrubí teserou, což může vést ke snížení výkonu vytápění. Instalatéři by měli také zkontrolovat, že navazující hrany jsou plně zapojené, aby se zabránilo zdvižení nebo posunutí během tesení.
Kompatibilita a příslušenství
Deska UHPS1/64KS je kompatibilní se standardními suchými systémy podlahového vytápění s potrubím o průměru 16 mm. Nejčastěji se používá spolu s izolačními deskami z polystyrenu jako je model UHPD (STIROTERMAL DRY). Pro zajištění integrity systému se doporučuje použít oddělovací fólii, například 601001H, aby se zabránilo proniknutí tesery do izolační vrstvy. Tyto příslušenství zajišťují optimální výkon a trvanlivost systému podlahového vytápění.
Technický pozadí pro projektanty
Deska UHPS1/64KS funguje tak, že poskytuje stabilní a tepelně vodivou podložku pro vytápěcí potrubí. Hliníková konstrukce zajišťuje vysokou tepelnou vodivost, což umožňuje efektivní přenos tepla z potrubí na povrch podlahy. Výška desky 0,5 mm zajišťuje, že potrubí zůstává na správné hloubce v teserní vrstvě, což maximalizuje emisi tepla. Protrusery o výšce 5 mm pod výstupními částmi zajišťují, že potrubí je plně obklopeno teserou, což zlepšuje tepelný kontakt a zmenšuje riziko vzniku studených míst. Správná integrace do systému vyžaduje pečlivé plánování, aby bylo zajištěno rovnoměrné rozmístění a pokrytí, zejména v rozsáhlých nebo nepravidelně tvarovaných místnostech.
Servis a provoz
Během provozu vyžaduje deska UHPS1/64KS minimální údržbu. Je však důležité pravidelně kontrolovat systém na známky poškození nebo poškození, zejména po hlavních rekonstrukcích nebo stavebních změnách. Jakékoliv viditelné trhliny nebo oddělení desek by měly být okamžitě odstraněny, aby byla zajištěna účinnost systému. Pro tento komponent nejsou stanoveny konkrétní intervaly servisu, protože je považován za pasivní prvek systému podlahového vytápění.
Nejčastější otázky
Může být deska UHPS1/64KS použita s potrubím PE-Xa o průměru 16 mm?
Ano, deska UHPS1/64KS je speciálně navržena pro potrubí o průměru 16 mm, včetně PE-Xa, poskytují-li se ve suchém systému podlahového vytápění.
Je možné zkrátit desky UHPS1/64KS, aby se vešly do nepravidelných prostor?
Zkrácení desek je přijatelné, ale je třeba se ujistit, že navazující hrana zůstane alespoň na jedné straně, aby byla zajištěna bezpečná vazba mezi sousedními deskami.
Jaká je funkce protrusérů uvnitř desky?
Protrusery o výšce 5 mm zajistí, že potrubí je plně obklopeno teserou, včetně zespoda, což zlepšuje přenos tepla a zabraňuje tepelným mostům.
Jaký je význam navazujícího designu pro systém?
Navazující design zabraňuje mezery mezi deskami, zajišťuje spojitý pokrytí a zabraňuje proniknutí tesery do izolační vrstvy.
Doplňkové parametry
| Kategorie: | Systémové desky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.3 kg |
| Druh: | příslušenství |
Video Roznášací plech UHPS
