QUADROFLEX QFS 2 300 Solární zásobník
Kód: 301391Související produkty
Detailní popis produktu
Solární tepelné systémy často vyžadují zásobník pro správu přerušovaného solárního vstupu a zajištění nepřetržitého zásobování teplou vodou. V bytových a komerčních budovách jsou tyto systémy obvykle integrovány s pomocnými zdroji tepla, jako jsou plynové kotle, dřevěné kamna nebo elektrické topné tělesa. Solární zásobník QUADROFLEX QFS 2 300 je speciálně navržen pro takové hybridní konfigurace, kde solární kolektory nabíjejí zásobník během dne a jiné zdroje tepla převzímají, když je solární energie nedostatečná. Tento model se často používá v budovách bez připojení k sítím nebo s nízkou uhlíkovou stopou, kde je energetická účinnost a redundance systému kritická. Instalatéři pracující na solárních tepelných systémech musí zohlednit faktory jako je poloha zásobníku, izolace, rozložení potrubí a strategie řízení, aby optimalizovali výkon.

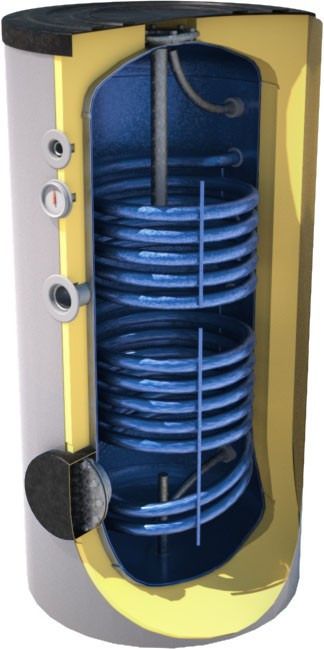

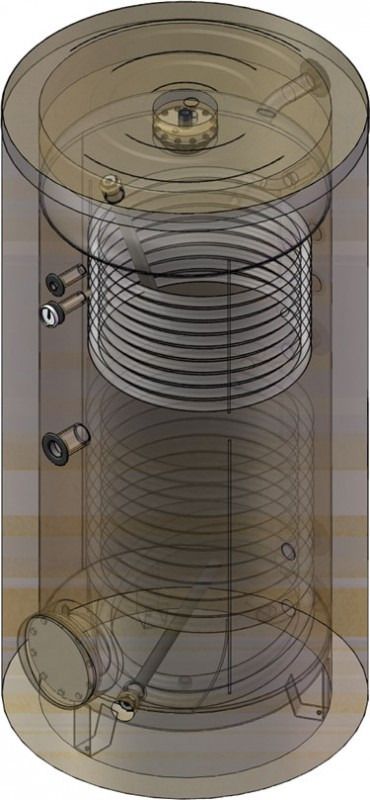

Zásobník QFS 2 300 je vyroben z ocelové nádrže pokryté emálií, která odolává korozi a tepelnému stresu. Izolace z polyuretanové pěny poskytuje vysokou tepelnou odolnost a minimalizuje tepelné ztráty. Kruhový tvar a kompaktní rozměry zásobníku z něj dělají vhodný prvek pro úzce omezené prostory, jako jsou strojovny nebo prostory pod podlahou. Dvojitý výměník tepla umožňuje současnou nebo postupnou činnost různých zdrojů tepla v závislosti na konfiguraci systému a logice řízení. Během instalace musí být zásobník umístěn tak, aby byl přístupný pro údržbu a zajištěn správný odtok a větrání.
Technické parametry
| Skutečný objem | 300 L |
|---|---|
| Objem horního výměníku tepla | 7,4 L |
| Plocha horního výměníku tepla | 1,21 m² |
| Výkon horního výměníku tepla | 46 kW |
| Konstantní průtok teplé vody při dT 35°C (60-80°C) S1 | 1092 L/h |
| Třída energetické účinnosti ERP | B |
| Výška | 1420 mm |
| Průměr | 650 mm |
| Záruka | 2 roky |
| Netto hmotnost | 100 kg |
| EAN | 3800879302901 |
| Kód | 301391 |
| Značka | QUADROFLEX |
Instalace a připojení
Instalace začíná umístěním zásobníku na stabilní základ, aby se zabránilo vibracím a nerovnoměrnému zatížení. Připojení horního a dolního výměníku tepla se provádí pomocí závitových spojek, přičemž vstupy a výstupy zásobníku jsou rozměrově vhodné pro standardní průměry potrubí. Je důležité zajistit, že všechna připojení jsou správně utěsněna a izolována, aby se zabránilo únikům a tepelným ztrátám. Je třeba nainstalovat bezpečnostní ventil, který uvolní přebytečné tlaky a chrání zásobník před přetlakem. Čisticí otvor na dně zásobníku musí být přístupný pro pravidelnou údržbu a odstraňování usazenin. Běžné chyby při instalaci zahrnují nesprávnou orientaci výměníků tepla, nedostatečnou izolaci potrubí a nedostatek bezpečnostních prvků, jako jsou expanzní nádoby nebo pojistné ventily.Kompatibilita a příslušenství
Tento zásobník je kompatibilní s širokou škálou solárních kolektorů a pomocných topných systémů, včetně plynových kotlů, dřevěných kotlů a elektrických topných těles. Do zásobníku lze instalovat až dvě elektrická topná tělesa, pokud celkový výkon nepřesáhne 12 kW. K dokončení systému mohou být potřeba další komponenty, jako jsou oběhová čerpadla, expanzní nádoby a ovládací panely. Zásobník je dodáván s bezpečnostním ventilem, ale další příslušenství, jako jsou izolační kryty nebo montážní konzole, mohou být objednány zvlášť. Související produkty zahrnují solární kolektory, výměníky tepla a ovládací jednotky navržené pro použití s zásobníky QUADROFLEX.Technický pozadí pro projektanty
Zásobník pracuje na principu vrstveného ukládání, kde teplá voda stoupá nahoru a chladnější voda zůstává dole. Horní výměník se používá především pro solární vstup, zatímco dolní výměník lze připojit k pomocným zdrojům tepla. Konstrukce z oceli s emálií poskytuje odolnost a odolnost vůči chemické korozi. Izolace z polyuretanu bez CFC zajišťuje dlouhodobou tepelnou účinnost. Maximální provozní teplota zásobníku 95 °C a tlaková klasifikace 0,8 MPa definují jeho vhodnost pro různé konfigurace systémů. Správná integrace do potrubní sítě a topné soustavy budovy je zásadní pro maximalizaci účinnosti a prodloužení životnosti zásobníku.Údržba a provoz
Pravidelná údržba zahrnuje kontrolu integrity všech připojení, inspekci bezpečnostního ventilu a zajištění, že zásobník je bez usazenin. Čisticí otvor umožňuje pravidelné vyplachování zásobníku a odstraňování usazenin. Pokud je zásobník vybaven elektrickými topnými tělesy, tyto by měly být kontrolovány na známky opotřebení nebo elektrické závady. Anodový tyč, který chrání před vnitřní korozi, by měl být kontrolován a případně vyměněn. V dokumentaci produktu nejsou uvedena žádná stanovená období údržby, ale pravidelné kontroly jsou doporučovány, aby byl zajištěn neustálý výkon. Jakékoliv problémy s provozem zásobníku, jako je snížený přenos tepla nebo neobvyklé tlakové měření, by měly být vyřešeny co nejdříve, aby se zabránilo selhání systému.Nejčastější otázky
Podporuje zásobník instalaci dvou elektrických topných těles?
Ano, zásobník umožňuje instalaci až dvou elektrických topných těles, pokud je jejich celkový výkon menší nebo roven 12 kW.
Je zásobník vhodný pro použití s dřevěným kotlem?
Ano, zásobník lze připojit k dřevěnému kotlu přes dolní výměník tepla, což umožňuje hybridní provoz s solárními kolektory.
Jaký je účel čisticího otvoru na zásobníku?
Čisticí otvor umožňuje přístup do vnitřku zásobníku pro pravidelnou údržbu, jako je odstraňování usazenin a inspekce vnitřních komponent.
Je možné použít zásobník v systému s oběhovým čerpadlem?
Ano, zásobník podporuje instalaci oběhového čerpadla, které udržuje teplotu teplé vody a zabrání stagnaci v systému.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Skladovací nádrže | Solární nádrže |
|---|---|
| Hmotnost: | 226.625 kg |
| EAN: | 3800879302901 |
| Skutočný objem: | 300 L |
| Objem vrchného výmenníka: | 7,4 L |
| Plocha vrchného výmenníka: | 1,21 m² |
| Výkon vrchného výmenníka: | 46 kW |
| Stály prietok TV pri dT 35°C (60-80°C) S1: | 1092 L/h |
| Energetická trieda ERP: | B |
| Výška: | 1420 mm |
| Priemer: | 650 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 100 kg |
