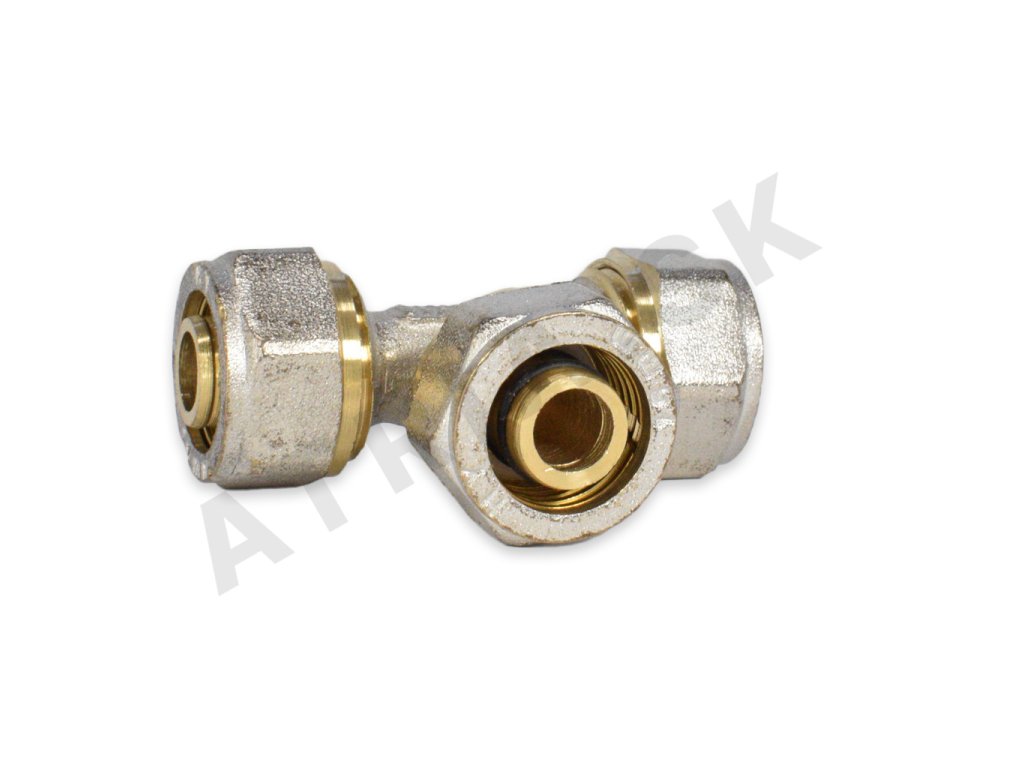

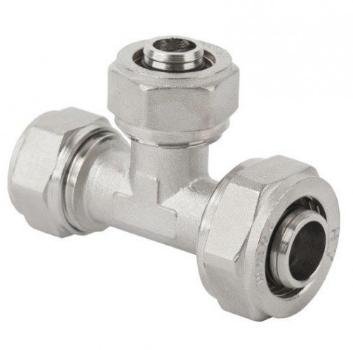

Šroubovaný T-spoj 20x20x20 pro plastové hliníkové potrubí

Detailní popis produktu

Instalatéři pracující na otopných a vodovodních systémech pro bytové i komerční objekty často potřebují spojit více potrubí v kompaktním prostoru. Tento šroubovaný T-spoj poskytuje spolehlivé řešení pro rozvětvené spoje v systémech PEX-AL-PEX. Často se používá v podlahovém vytápění, radiátorových obvodech a distribuci teplé a studené vody. Design eliminuje potřebu kleští, umožňuje rychlou montáž pomocí běžných šroubovaček. Komponenta podporuje dlouhodobý provoz při teplotách až 95°C a tlacích až 10 bar, což z ní dělá vhodný prvek pro široké spektrum aplikací.

Při instalaci do nového nebo rekonstruovaného systému umožňuje T-spoj vytvořit třícestné spoje bez potřeby dalších ventilů nebo přírub. Šroubovaný design zajišťuje bezpečné spojení, přičemž zachovává integritu izolační vrstvy v potrubí s více vrstvami. Použití EPDM těsnících kroužků a teflonových podložek zajišťuje těsné spojení i při kolísavých tepelných podmínkách. To z něj dělá ideální prvek pro systémy vyžadující vysokou spolehlivost a minimální údržbu.

Technické parametry

Instalace a připojení

Instalační proces zahrnuje šroubování T-spoje na připravené koncové části potrubí pomocí kleští. Závity musí být plně zapojeny, aby bylo zajištěno správné těsnění. Doporučený způsob přestřihování používá klín k aplikaci rovnoměrného momentu bez poškození mosazného těla. Je důležité ověřit, že potrubí je čistě přestřiženo a bez ostrých hran, aby nedošlo k poškození těsnících kroužků. Běžné chyby instalace zahrnují přetížení, které může deformovat mosazný přírubu, a špatné zarovnání, které může způsobit nerovnoměrné namáhání spojů.

Před konečným přestřihováním zkontrolujte, zda je potrubí správně umístěno uvnitř přírubu a zda těsnící kroužky nejsou stlačené nebo poškozené. Použití maziva na závitech není doporučeno, pokud to není určeno výrobcem. Instalatéři by měli také zajistit, že systém je vyčerpán a vyprázdněn před zahájením instalace, aby se zabránilo neočekávaným únikům nebo pohybu komponent.

Kompatibilita a příslušenství

Tento T-spoj je kompatibilní s řadou systémů PEX-AL-PEX a PE-RT-AL-PE-RT. Doporučuje se kombinovat s nerezovými rozdělovači pro optimální výkon v systémech s podlahovým vytápěním. Další komponenty, jako jsou spojky, přímé příruby a ohyby, mohou být potřeba v závislosti na konkrétním rozložení instalace. Instalatéři by měli zajistit, že všechny příruby jsou získány ze stejného systému, aby byla zachována kompatibilita a integrita systému.

Technický pozadí pro projektanty

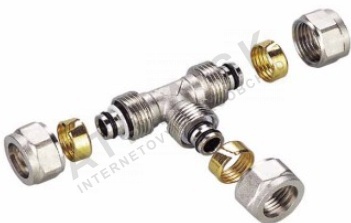

Pracovní princip tohoto T-spoje závisí na mechanickém stlačení těsnících kroužků proti povrchu potrubí při přestřihování. Poskytované tělo z mosazi poskytuje odolnost proti korozi a odolnost za normálních provozních podmínek. Teflonová podložka poskytuje dodatečnou těsnicí podporu a snižuje tření během montáže. EPDM těsnící kroužky jsou vybrány pro svou odolnost proti tepelné expanzi a kontraktu, což zajišťuje dlouhodobou stabilitu v dynamickém prostředí. Design se plynule integruje do uzavřených systémů, kde tepelné cykly jsou běžné.

Doba životnosti komponenty je ovlivněna faktory, jako je kvalita instalace, provozní tlak a teplotní kolísání. Správné zarovnání a aplikace momentu během instalace jsou kritické pro zabránění předčasnému opotřebení. Absence pohyblivých částí znamená, že příruba vyžaduje minimální údržbu po instalaci. Doporučuje se však pravidelně kontrolovat příruba na známky úniku nebo koroze, zejména v oblastech s vysokým provozem nebo vlhkostí.

Služba a provoz

Požadavky na údržbu tohoto T-spoje jsou minimální díky odolné konstrukci a těsnému designu. Pravidelné kontroly by se měly zaměřit na vizuální inspekci na známky koroze nebo úniku na spojích. Pokud jsou zjištěny jakékoliv problémy, příruba by měla být odstraněna a prozkoumána na poškození těsnících ploch. Nejsou specifikovány žádné plánované intervaly údržby. V případě selhání by měl být celý T-spoj nahrazen, nikoli pokusit se opravit jednotlivé komponenty.

Nejčastější otázky

Může být T-spoj použit s potrubím PERT Frankische?
Ano, T-spoj je kompatibilní s potrubím PERT Frankische, protože je uveden mezi podporovanými typy potrubí.

Je možné přestřihat T-spoj bez použití klínu?
Ne, pro dosažení potřebného momentu pro bezpečné spojení je vyžadován klín.

Může být T-spoj použit pro plynové aplikace?
Ne, T-spoj není vhodný pro plynové systémy, jak je uvedeno výrobcem.

Kolik těsnících kroužků má T-spoj?
T-spoj obsahuje dva těsnící kroužky, aby zajišťoval spolehlivé těsnění mezi potrubím a přírubou.

Dokumenty ke stažení

• Hygienicky certifikované mosazné příruby pro systém PEX-AL-PEX (PDF)
