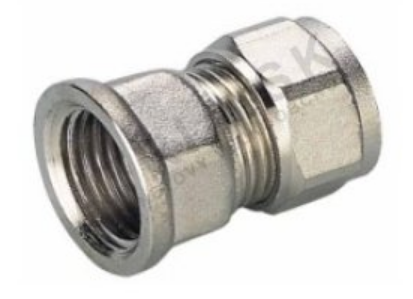

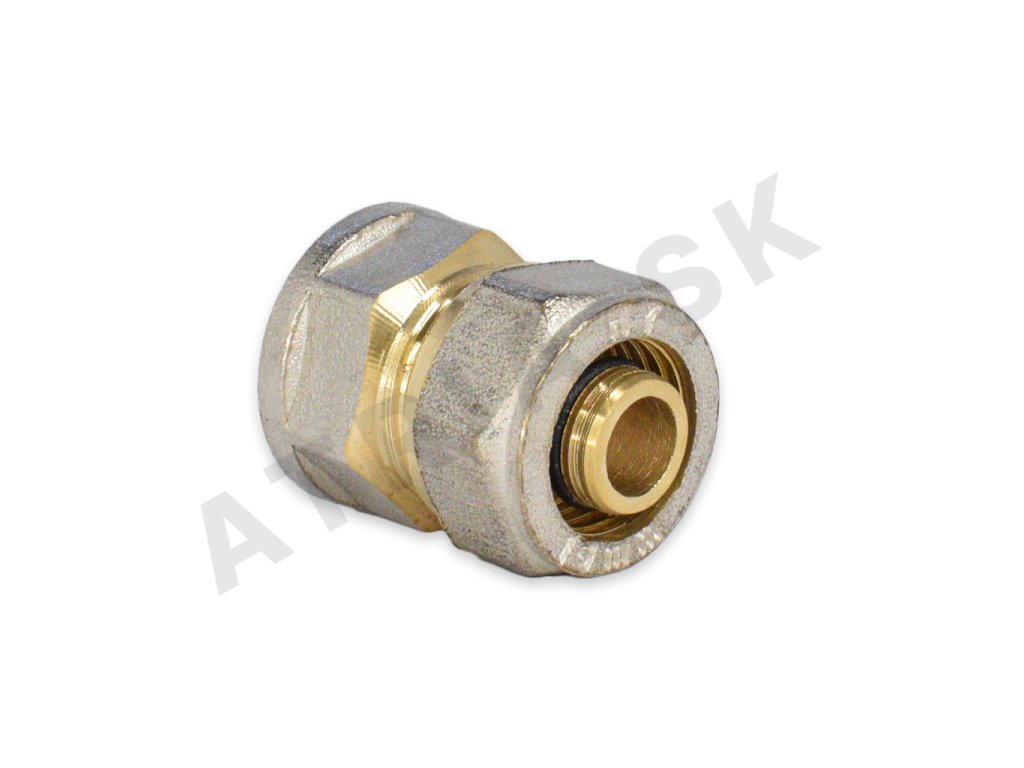

Šroubovací příruba 3/4x16 s vnitřním závitem

Detailní popis produktu

Tato šroubovací příruba se často používá v bytových i komerčních budovách k připojení plastově kovových potrubí v systémech podlahového vytápění, radiátorových obvodů a distribuce teplé a studené vody. Poskytuje bezpečné mechanické spojení bez potřeby stlačovacích nástrojů. Instalatéři pracující na centrálních topných systémech nebo vodovodních projektech najdou tuto přírubu vhodnou pro integraci do předizolovaných potrubních systémů a rozdělovačových připojení. Závitový design umožňuje jednoduché sestavení pomocí běžných kleští, což z ní dělá praktickou alternativu ke stlačeným armaturám v některých aplikacích.

Její použití se rozšiřuje na systémy, kde je během instalace potřeba flexibilita, nebo kde je k dispozici omezený přístup ke stlačovacímu vybavení. Tato příruba podporuje jak nízkotlaké, tak středotlaké operace v rámci teplotního rozsahu stanoveného výrobcem v technické dokumentaci. Když je kombinována s nerezovými rozdělovači a potrubím PEX-AL-PEX, zajišťuje dlouhodobou odolnost a beznetekovou výkonovost v hydronických systémech.

Technické parametry

Instalace a připojení

Začněte přípravou konce potrubí PEX-AL-PEX odstraněním vnější vrstvy PE a řezáním na rovný konec vzhledem k vnitřnímu kovovému jádru. Přírubu posuňte po potrubí až k zátku uvnitř armatury. Ujistěte se, že potrubí je zcela dosazené proti zátku, aby nedošlo k poškození. Přírubu zabezpečte kleštěm, přičemž ji utěsněte podle pokynů výrobce, aby nedošlo k přetížení, které by mohlo poškodit tělo z mosazi nebo těsnící kroužky. Zkontrolujte, zda je potrubí správně zarovnané s armaturou a zda kleště správně zapadají do šestery.

Vyhněte se překřížení vnitřního závitu při šroubování příruby na potrubí. Použijte běžné otevřené nebo zavřené kleště pro utěsnění. Ujistěte se, že těsnící kroužky jsou nepoškozené a správně umístěné mezi potrubím a tělem příruby. Po instalaci proveďte vizuální kontrolu a tlakovou zkoušku, aby byla potvrzena integrita spojení.

Kompatibilita a příslušenství

Tato příruba je specificky navržena pro potrubí PEX-AL-PEX, PE-RT-AL-PE-RT a další podobné kompozitní typy potrubí. Je kompatibilní s nerezovými rozdělovači a měla by být použita s doporučeným rozměrem potrubí, aby byla zajištěna správná hydraulická výkonnost. Další komponenty, jako jsou adaptéry rozdělovače nebo kompenzátory, mohou být potřeba v závislosti na rozložení systému. Související produkty zahrnují šroubovací přírubu 1/2x16 s vnějším závitem, která slouží jako alternativa pro menší průměry potrubí ve stejných aplikacích.

Technický pozadí pro projektanty

Příruba funguje mechanickým zabezpečením potrubí v armatuře pomocí kombinace stlačovacího kroužku a dvou EPDM těsnících kroužků. Konstrukce z mosazi s povlakem zajišťuje odolnost proti korozi a udržuje strukturní integritu při cyklických teplotních změnách. Vnitřní závit umožňuje přímé připojení k závitovým koncům potrubí nebo kohoutům bez potřeby dalších adaptérů. Při integraci do systému příruba přispívá ke stabilitě systému tím, že minimalizuje přenos vibrací a snižuje riziko mikro-netěsností. Doporučený typ potrubí zajišťuje kompatibilitu s expanzními vlastnostmi systému, zejména v aplikacích podlahového vytápění, kde je významná tepelná pohyblivost.

Výběr materiálu ovlivňuje trvanlivost a výkon armatury. Teflonový těsnící kroužek snižuje tření během utěsnění a zabraňuje poškození povrchu potrubí. Použití mosazi také podporuje elektrochemickou kompatibilitu s měděnými a nerezovými komponentami běžně používanými v moderních topných a vodovodních systémech. Projektanti by měli zohlednit maximální pracovní tlak a teplotní limity při plánování rozložení systému, aby byla zajištěna bezpečná a efektivní provozní funkce.

Služba a provoz

Pro tuto přírubu není požadována pravidelná údržba, pokud nejsou pozorovány známky netěsnosti nebo opotřebení. Během pravidelných kontrol zkontrolujte utěsnění spojení a známky koroze na těle z mosazi. V případě podezření na selhání izolujte oddíl a zkontrolujte integritu těsnících kroužků a hloubku vložení potrubí. Možná bude nutné znovu utěsnit, pokud byla příruba původně nainstalována za nestandardních podmínek. Doporučuje se výměna, pokud některá z komponent ukazuje fyzické poškození nebo deformaci.

Nejčastější otázky

Může být tato příruba použita s měděným potrubím?
Ne, je specificky navržena pro plastově kovová kompozitní potrubí a nemůže být použita s mědí kvůli rozdílům v metodě připojení a požadavkům na těsnění.

Je možné znovu použít přírubu po demontáži?
Je nevhodné znovu použít přírubu po odmontáži, protože těsnící kroužky mohou ztratit svou pružnost a ohrozit integritu znovu vytvořeného spojení.

Jaký je doporučený moment utažení?
Není k dispozici konkrétní hodnota momentu. Přírubu utažte běžnými kleštěmi, dokud není utažená, přičemž se ujistěte, že je potrubí dosazené proti zátku bez použití nadměrné síly.

Může být tato příruba použita v plynových systémech?
Ne, není vhodná pro plynové aplikace a měla by být použita pouze v vodních topných a vodovodních systémech.

Dokumenty ke stažení

• Hygienicky certifikované mosazné armatury pro systém PEX-AL-PEX (PDF)
