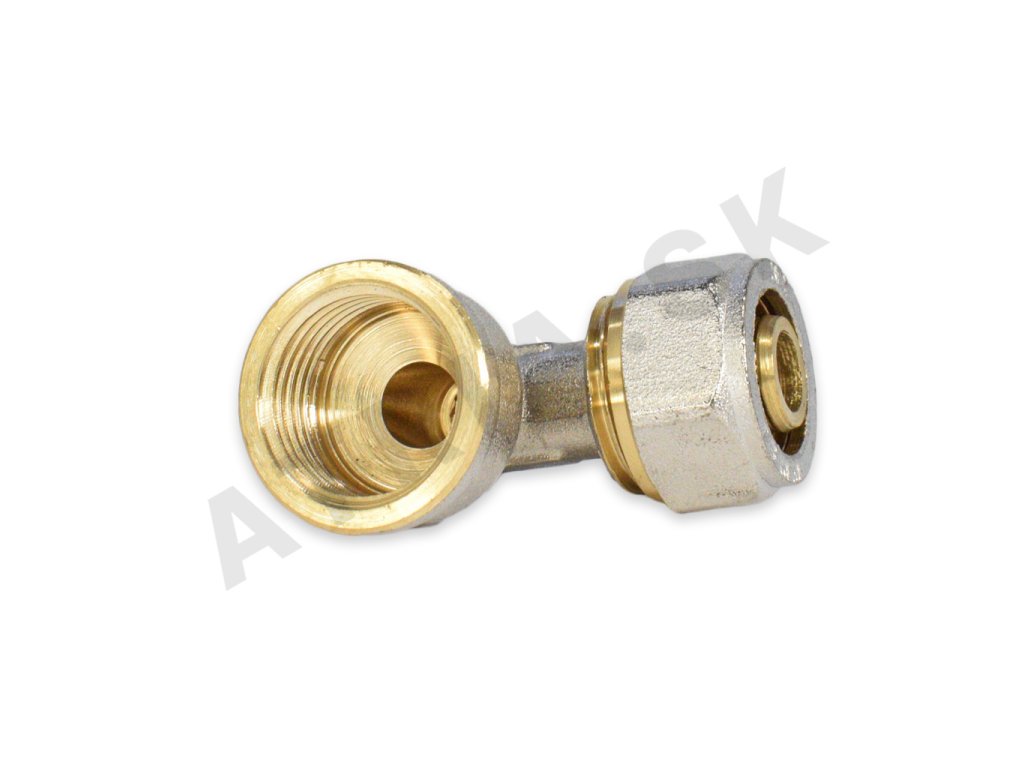

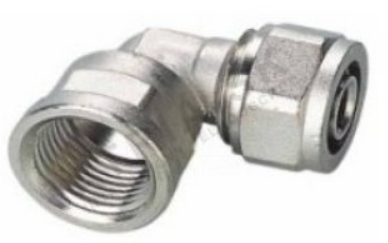

Šroubovaný ohyb 1/2x16 s vnitřním závitem

Detailní popis produktu

Šroubované ohyby se běžně používají ve venkovských i komerčních budovách pro spojování plastově-kovového potrubí ve vodovodních a otopných soustavách. Instalatéři tyto přípojky používají k vytváření ohybů a změn směru potrubí. V systémech podlahového vytápění pomáhají tyto ohyby rovnoměrně distribuovat teplou vodu. V centrálních otopných soustavách spojují radiátory a potrubí. Tyto přípojky se používají také ve vodovodních soustavách, zejména tam, kde prostorové omezení brání použití stlačovacích nebo střihových přípojek.

Šroubovaný ohyb umožňuje montáž pomocí základních nástrojů, jako je klíč, což eliminuje potřebu drahých stlačovacích kleští nebo speciálního vybavení. To jej činí ideálním pro rekonstrukce nebo menší projekty. Přípojka je navržena tak, aby odolala dlouhodobému tepelnému a hydraulickému namáhání, což ji činí vhodnou jak pro nízkonapěťové zářivé vytápění, tak pro běžné domácí aplikace s teplou vodou. Mosazné tělo zajišťuje odolnost a odolnost proti korozi, zatímco EPDM těsnění poskytuje spolehlivé vodotěsné spojení.

Technické parametry

Materiál matice a těla	Posmrkaná mosaz
Materiál prstence	Teflon
Materiál držícího prstence	Mosaz
Maximální trvalá teplota	95°C
Maximální trvalé tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 16 x 2
Doporučené rozdělovače	Nerezové rozdělovače
Počet těsnících kroužků	2
Použití	Podlahové vytápění, rozdělení pitné vody, okruhy radiátorů
Pro průměr potrubí	16x2 mm
Rozměry a závit šroubované přípojky	Šroubovaný ohyb 1/2x16 s vnitřním závitem
Způsob balení	Volně
Způsob utažení	Klíč
Těsnění	EPDM
Typy kompatibilních potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Vhodné pro plyn	Ne
Země výroby	EU
EAN	5900308747872
Hmotnost	0,1 kg
Kód	PEX.K.GW16X1/2

Maximální trvalá teplota 95°C znamená, že ohyb je vhodný pro otopné soustavy s teplou vodou až do této teploty. Hodnota pracovního tlaku 10 bar je dostatečná pro typické domácí a malé komerční aplikace. Doporučený průměr potrubí 16x2 mm zajišťuje kompatibilitu se standardním PEX-AL-PEX potrubím používaným v systémech podlahového vytápění a distribuce teplé vody. Přítomnost dvou EPDM těsnění a mosazného držícího prstence zajišťuje bezpečné, netěsné spojení při správném utažení.

Montáž a připojení

K instalaci šroubovaného ohybu nejprve vložte připravené potrubí PEX-AL-PEX 16x2 mm do přípojky až ke zastavovacímu místu. Ujistěte se, že je potrubí plně sedící a bez záhybů nebo poškození. Naberete ohyb na potrubí pomocí klíče a utáhněte až do dosažení specifikovaného momentu. Vyhněte se přetížení, které může poškodit těsnění nebo deformovat mosazné tělo. Přípojka by měla být instalována v místě, které umožňuje snadný přístup při údržbě. Běžné chyby při instalaci zahrnují použití špatného průměru potrubí, nesprávné zarovnání závitů nebo nedbalé čištění konců potrubí před montáží. Vždy ověřte, že je potrubí přímo řezané a bez ostrých hran, aby se zabránilo únikům.

Kompatibilita a příslušenství

Tento šroubovaný ohyb je kompatibilní s PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími vícevrstvými plastově-kovovými potrubími běžně používanými v otopných a teplé vodě. Dá se dobře použít s nerezovými rozdělovači a může být použit jako alternativa ke stlačovacím přípojkám v systémech, kde jsou stlačovací nástroje nedostupné. Pro kompletní připojení ujistěte, že je potrubí řezané na správnou délku a že jsou k dispozici vhodné nástroje pro závitování. Souvisejícím produktem je šroubovaný ohyb 1/2x16 s vnějším závitem, který lze použít v systémech vyžadujících vnější závit pro konkrétní aplikace.

Technický popis pro projektanty

Šroubovaný ohyb funguje tím, že pevně upevní potrubí v přípojce pomocí kombinace mechanického připevnění a těsnění. Mosazné tělo poskytuje konstrukční sílu a odolnost proti tepelnému roztažení, zatímco EPDM těsnění zajišťují těsné spojení mezi potrubím a přípojkou. Design umožňuje flexibilitu při instalaci, zejména v uzavřených prostorech nebo kde jsou potřeba častá úpravy. Při integraci do většího systému přispívá ohyb k celkové hydraulické rovnováze tím, že udržuje konstantní proud a minimalizuje ztrátu tlaku. Trvalé výkony závisí na správné instalaci, kvalitě materiálu potrubí a pravidelném kontrolování na známky opotřebení nebo úniku.

Služba a provoz

Během provozu vyžaduje přípojka minimální údržbu. Je však důležité pravidelně kontrolovat spojení na známky úniku, zejména po obdobích intenzivního používání nebo teplotních kolísání. Pokud je detekován únik, přípojka by měla být demontována a prozkoumána na poškozená těsnění nebo korozi. Nahrazení EPDM těsnění a ujistění, že je potrubí čisté a nepoškozené, obnoví integritu spojení. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se kontrolovat spojení během pravidelných inspekčních prací systému.

Nejčastější otázky

Lze tento ohyb použít s potrubím PE-RT-AL-PE-RT?
Ano, je kompatibilní s PE-RT-AL-PE-RT, PEX-AL-PEX a dalšími podobnými vícevrstvými potrubími, jak je uvedeno ve specifikacích.

Je tato přípojka vhodná pro plynové aplikace?
Ne, není schválená pro plynové použití. Design a materiály jsou určeny pouze pro vodovodní a otopné soustavy.

Kolik těsnících kroužků je zahrnuto?
Přípojka obsahuje dva EPDM těsnící kroužky a jeden mosazný držící kroužek, aby zajistila bezpečné a vodotěsné spojení.

Jaký nástroj je potřeba pro utažení?
K utažení přípojky se používá běžný klíč. Vyhněte se nadměrné síle, aby nedošlo k poškození těsnění nebo těla z mosazi.

Dokumenty ke stažení

• Hygienicky certifikované mosazné přípojky pro systém PEX-AL-PEX (PDF)
