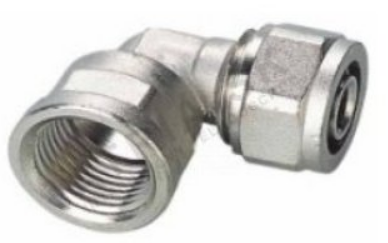

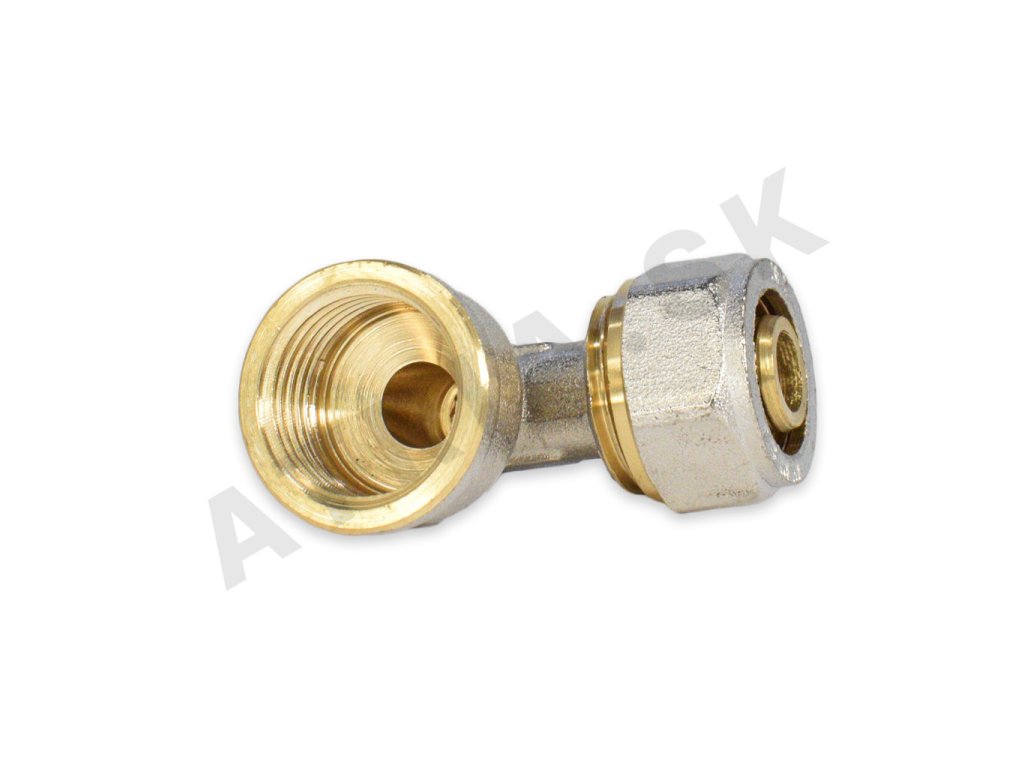

Šroubovaný ohyb 1/2x20 s vnitřním závitem

Detailní popis produktu

Tento šroubovaný ohyb se často používá ve vodovodních a podlahových vytápěcích soustavách v obytných i komerčních budovách. Poskytuje spolehlivé spojení mezi plastově-kovovými kompozitními trubkami a závitovými komponenty v otopných a potrubních instalacích. Instalatéři tyto přípojky často používají v systémech, kde je potřeba flexibilní rozvržení bez potřeby stlačovacích nástrojů.

Přípojka je zvlášť vhodná pro aplikace, kde jsou požadovány závitové spojení za flexibilním potrubím. Často se používá v topných okruzích, vodovodních systémech s teplou a studenou vodou a v rozdělovačích pro podlahové vytápění. Její design umožňuje montáž pomocí běžných šroubovaček, což z ní dělá levnou alternativu ke spojením stlačenými nástroji.

Technické parametry

Maximální provozní teplota 95°C zajišťuje vhodnost pro systémy s teplou vodou a vytápění. Dlouhodobý tlak 10 bar zaručuje kompatibilitu se standardními domovními a nízkotlakými otopnými systémy. Přípojka je určena pro kompozitní potrubí PEX-AL-PEX a podobná s rozměry 20x2 mm.

Montáž a připojení

Montáž spočívá ve zasunutí ohybu na potrubí a utažení šroubovačkou. Vnitřní závit je 1/2 palce a průměr potrubí je 20x2 mm. Ujistěte se, že je potrubí plně zasunuto do přípojky a že těsnící kroužek není poškozen, před utažením. Vyhněte se přetížení, aby nedošlo k poškození těsnících kroužků nebo těla z mosazi.

Běžnou chybou při montáži je použití nesprávného průměru potrubí nebo opomenutí kontroly stavu těsnících kroužků. Vždy ověřte, že tloušťka stěny potrubí odpovídá doporučené 2 mm. Po montáži zkontrolujte spojení na netěsnosti a ujistěte se, že moment utažení je v rámci specifikací výrobce.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s potrubím PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími typy kompozitních potrubí uvedenými v parametrech. Pro optimální výkon by měl být párován s nerezovými rozdělovači. Pro dlouhodobou údržbu mohou být potřeba další těsnící kroužky nebo náhradní díly. Souvisejícím produktem je šroubovaný ohyb 1/2x16 s vnějším závitem pro alternativní požadavky na připojení.

Technický pozadí pro projektanty

Ohyb funguje tak, že při utažení stlačí těsnící kroužky proti potrubí a vnitřním závitům. Leštěné tělo z mosazi odolává korozi a poskytuje odolnost v vlhkém prostředí. EPDM těsnící materiál zajišťuje vodotěsné spojení i při tepelné expanzi a kontrakci potrubí. Při integraci do systému musí být přípojka správně rozměrována, aby byla zachována hydraulická rovnováha a minimalizován pokles tlaku.

Výběr materiálů a dvojité těsnící systémy přispívají k životnosti a spolehlivosti přípojky. Doporučený typ potrubí PEX-AL-PEX 20x2 mm zajišťuje kompatibilitu s vnitřními rozměry přípojky. Projektanti by měli zohlednit maximální tlak a teplotní limity při plánování rozvržení a výběru podpůrných komponent, jako jsou rozdělovače a ventily.

Údržba a provoz

Při provozu vyžaduje přípojka pravidelnou údržbu jen ve formě vizuální kontroly na známky opotřebení nebo netěsnosti. Pravidelně zkontrolujte utažení spojení, zejména po obdobích vysoké tepelné cyklování. Pokud dojde k netěsnosti, demontujte přípojku a zkontrolujte těsnící kroužky na poškození nebo deformaci. Nahraďte poškozená těsnění novými, aby byla obnovena integrity spojení.

Nejčastější otázky

Lze tento ohyb použít s potrubím PE-RT?
Ano, přípojka je kompatibilní s potrubím PE-RT-AL-PE-RT a dalšími uvedenými typy kompozitních potrubí, pokud rozměry odpovídají 20x2 mm.

Je vhodný pro plynové aplikace?
Ne, ohyb není schválený pro použití v plynových systémech a má být používán pouze pro vodovodní a otopné aplikace.

Jaký je doporučený způsob utažení?
Přípojka by měla být utažena šroubovačkou, přičemž je třeba zajistit, že těsnící kroužky nejsou poškozeny.

Kolik těsnících kroužků je zahrnuto?
V návrhu jsou zahrnuty dva těsnící kroužky, aby bylo zajištěno beznetěsné a bezpečné spojení.

Dokumenty ke stažení

• Hygienicky certifikované mosazné přípojky pro systém PEX-AL-PEX (PDF)
