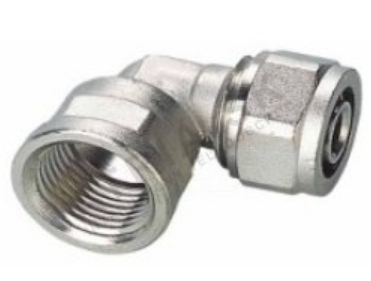

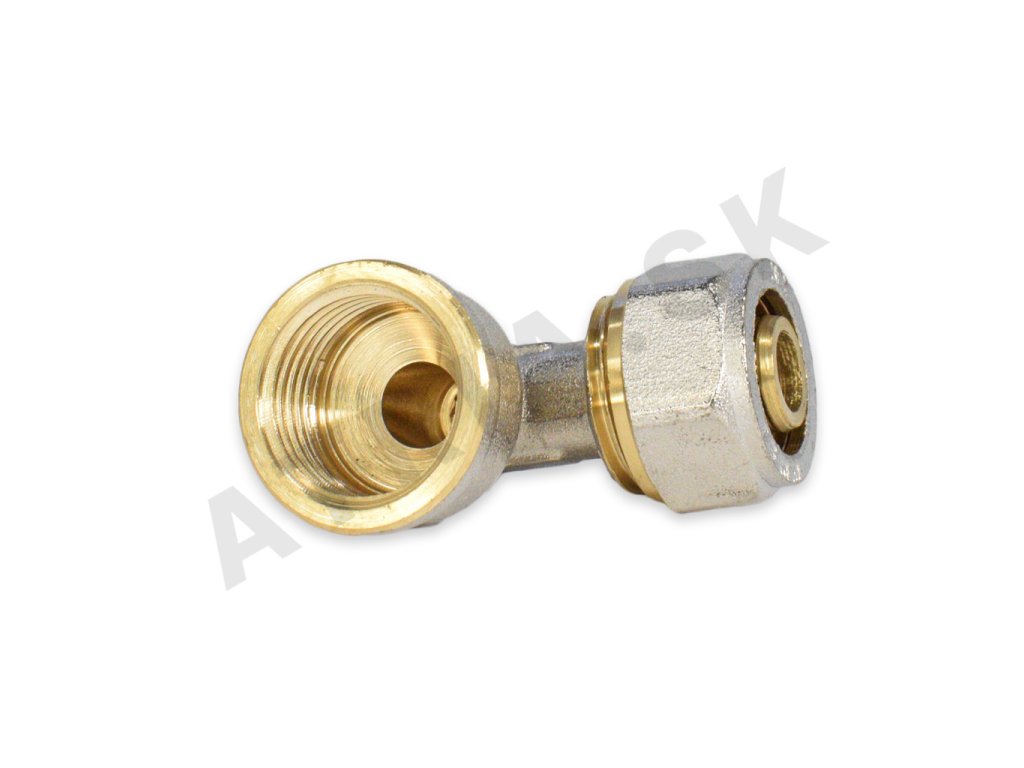

Šroubovaný ohyb 3/4x16 s vnitřním závitem

Detailní popis produktu

Tento šroubovaný ohyb je klíčovou součástí ve vodních a otopných distribučních soustavách, zejména v systémech podlahového vytápění a radiátory. Poskytuje beznetěsné spojení pro potrubí PEX-AL-PEX bez nutnosti stlačovacích nástrojů. Sestava se běžně používá v obytných i komerčních budovách, kde jsou požadovány spolehlivé a odolné spojení potrubí. Je navržena pro použití s potrubím PEX-AL-PEX o průměru 16x2 mm a je kompatibilní s různými typy potrubních systémů, včetně PE-RT-AL-PE-RT a dalších složených typů potrubí.

Montéry pracující na otopných a vodovodních systémech najdou tento ohyb vhodný pro aplikace, kde je preferováno spojení závitové místo stlačovací. Sestava je zvlášť užitečná při rekonstrukcích nebo tam, kde není k dispozici stlačovací zařízení. Je také vhodná pro použití s nerezovými rozdělovači a může být integrována do systémů vyžadujících flexibilitu v metodě instalace.

Technické parametry

Materiál matice a těla	Mosaz s povlakem olova
Materiál prstence	Teflon
Materiál stlačovacího prstence	Mosaz
Maximální dlouhodobá teplota	95 °C
Maximální dlouhodobý tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 16 x 2
Doporučené rozdělovače	Nerezové rozdělovače
Počet těsnicích kroužků	2
Použití	Podlahové vytápění, rozdělení pitné vody, radiátorové okruhy
Pro průměr potrubí	16x2 mm
Rozměry a závit šroubovaného přípojky	Šroubovaný ohyb 3/4x16 s vnitřním závitem
Způsob balení	Volně
Způsob utažení	Klíč
Těsnění	EPDM
Kompatibilní typy potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Vhodné pro plyn	Ne
Země původu	EU
EAN	5900308747896
Hmotnost	0,1 kg
Kód	PEX.K.GW16X3/4

Technické parametry definují provozní limity a kompatibilitu sestavy. Maximální trvalá teplota 95 °C a tlak 10 bar zajišťují vhodnost pro běžné domácí i komerční otopné a vodní systémy. Doporučený průměr potrubí 16x2 mm zajistí kompatibilitu se standardními potrubími PEX-AL-PEX používanými v systémech podlahového vytápění a rozdělení teplé vody. Přítomnost dvou těsnicích kroužků a prstence z Teflonu zajišťuje pevné a odolné spojení.

Instalace a připojení

Pro instalaci šroubovaného ohybu nejprve zkontrolujte, že potrubí je čistě zříznuté a že jeho konec je bez ostrých hran. Potrubí je vloženo do sestavy až ke značce zastavení. Utažení se provádí pomocí klíče, aby byl šroub plně zapojen. Vnitřní závit 3/4 palce umožňuje připojení ke standardním závitovým komponentám. Důležité je zkontrolovat, že těsnicí kroužky jsou správně umístěny a nejsou poškozené během instalace. Běžnou chybou je přetížení, které může poškodit těsnicí kroužky nebo samotné potrubí. Vždy sledujte pokyny výrobce ohledně momentu utažení, pokud jsou k dispozici.

Kompatibilita a příslušenství

Tento šroubovaný ohyb je kompatibilní s řadou potrubí PEX-AL-PEX a PE-RT-AL-PE-RT, včetně těch od Frankische, Giacomini, Barbi, HPW a Viessmann. Doporučuje se použít nerezové rozdělovače pro optimální výkon. Při objednávání zkontrolujte, že jsou vybrány správné rozměry a typ závitu. Související produkty zahrnují šroubovaný ohyb 1/2x16 s vnějším závitem, který může být potřeba pro různé připojovací body v systému. Další komponenty, jako jsou klíče a těsnící směsi, mohou být potřeba k instalaci, ale nejsou součástí sestavy.

Technický pozadí pro projektanty

Tento šroubovaný ohyb funguje tak, že při utažení šroubu se těsnicí kroužky a prstenec z Teflonu stlačí proti stěně potrubí. Tělo z mosazi s povlakem olova a stlačovací prstenec z mosazi poskytují odolnost proti korozi a trvanlivost. Těsnicí kroužky z EPDM jsou vybrány díky své flexibilitě a odolnosti vůči teplu a vodě. Sestava je navržena k integraci do systémů, kde je požadována flexibilita a snadnost instalace. Trvanlivost a účinnost sestavy závisí na kvalitě spojení potrubí a provozních podmínkách. Je důležité zajistit, že systémový tlak a teplota nepřekročí stanovené limity, aby nedošlo k předčasnému selhání.

Služba a provoz

Při provozu sestava nepožaduje pravidelnou údržbu. Důležité je však pravidelně kontrolovat netěsnosti, zejména po instalaci nebo po změně tlaku v systému. Pokud je detekována netěsnost, systém by měl být odstíněn a spojení zkontrolováno. Pokud jsou těsnicí kroužky poškozené nebo opotřebené, by měly být vyměněny. Pro tuto sestavu nejsou požadovány konkrétní intervaly údržby, protože je navržena pro dlouhodobé použití za normálních provozních podmínek. V případě selhání systému by měla být sestava vyměněna, pokud je zdrojem problému.

Často kladené otázky

Může být tento ohyb připojen k nerezovým rozdělovačům?
Ano, doporučuje se použít nerezové rozdělovače s tímto ohybem pro optimální kompatibilitu a trvanlivost.

Je vhodný pro použití s potrubím PE-RT-AL-PE-RT?
Ano, ohyb je kompatibilní s potrubím PE-RT-AL-PE-RT i s jinými typy složeného potrubí.

Kolik těsnicích kroužků je zahrnuto v sestavě?
Sestava obsahuje dva těsnicí kroužky, aby zajišťovala pevné a spolehlivé spojení.

Může být použit v plynových systémech?
Ne, tento ohyb není vhodný pro plynové systémy a měl by být použit pouze pro vodní a otopné aplikace.

Dokumenty ke stažení

• Hygienicky certifikované mosazné sestavy pro systém PEX-AL-PEX (PDF)
