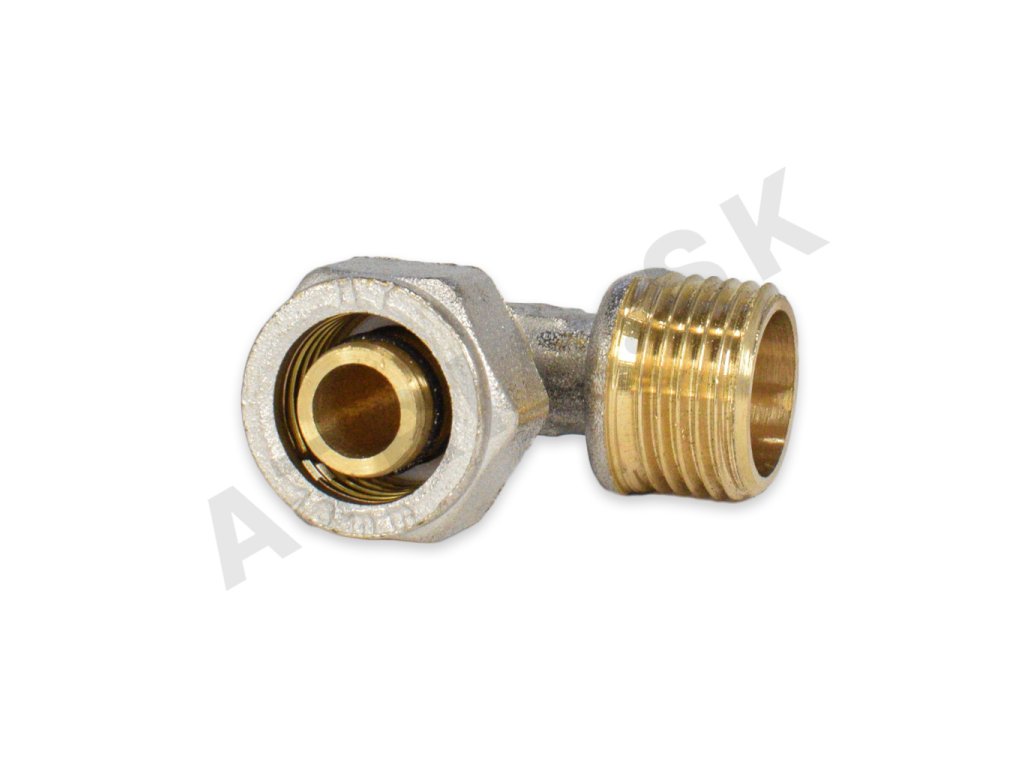

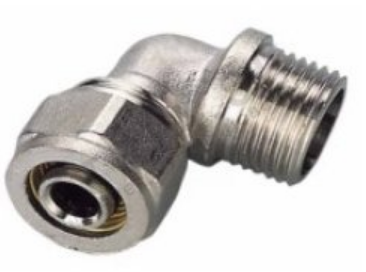

Šroubovaný ohyb 3/4x20 s mužským závitem

Detailní popis produktu

Tento šroubovaný ohyb je navržen pro použití v obytných i komerčních budovách, zejména v systémech podlahového vytápění, otopných okruzech a rozdělovacích sítích pitné vody. Instalatéři pracující na těchto aplikacích často vyžadují bezpečné a spolehlivé spojení bez potřeby stlačovacích nástrojů. Tento komponent představuje alternativu ke stlačeným spojkám, používá místo toho jednoduchý způsob utažení kleštěmi. Často se používá v novostavbách i rekonstrukcích s plastově-kovovými potrubními systémy.

Šroubovaný ohyb zajišťuje těsné spojení mezi potrubím a závitovými komponenty. Podporuje dlouhodobý provoz při zvýšených teplotách a tlacích typických pro centrální vytápění a dodávku teplé vody. Jeho konstrukční materiály a design umožňují snadnou montáž při zachování integrity systému. Tato spojka se plynule integruje do stávajících potrubních sítí a ovládacích ventilů, což z ní dělá všestranné řešení pro různé hydraulické rozvody.

Technické parametry

Materiál matice a těla	Mosaz s povlakem z olova
Materiál prstence	Teflon
Materiál zástrčného prstence	Mosaz
Maximální dlouhodobá teplota	95°C
Maximální dlouhodobý tlak	10 bar
Doporučené potrubí	PEX-AL-PEX 20 x 2
Doporučené rozdělovače	Nerezové rozdělovače
Počet těsnících kroužků	2
Použití	Podlahové vytápění, rozdělování pitné vody, otopné okruhy
Pro průměr potrubí	20x2 mm
Rozměry a závit šroubované spojky	Šroubovaný ohyb 3/4x20 s vnějším závitem
Způsob balení	Volně
Způsob utažení	Kleštěmi
Těsnění	EPDM
Typy kompatibilních potrubí	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann a další
Vhodné pro plyn	Ne
Země původu	EU
EAN	5900308747995
Hmotnost	0,1 kg
Kód	PEX.K.GZ20X3/4
Značka	Hydroland

Technické parametry definují podmínky, za kterých může spojka bezpečně pracovat. Maximální kontinuální teplota 95°C znamená, že je vhodná pro aplikace s teplou vodou a vytápěním. Hodnocení tlaku 10 bar odpovídá běžným požadavkům domácích systémů. Doporučený průměr potrubí a kompatibilní typy potrubí zajišťují správné rozměřování a párování materiálů během plánovacích fází.

Montáž a spojení

Pro montáž šroubovaného ohybu nejprve zkontrolujte, zda je konec potrubí čistý a nepoškozený. Vložte potrubí PEX-AL-PEX 20x2 mm do spojky až po zastavovací část. Uteďte zástrčný prsten kleštěmi, dokud se nezatlačí pevně proti tělu. Aplikujte rovnoměrný moment, abyste se vyhnuli přetížení, které by mohlo poškodit potrubí nebo těsnící kroužky. Před konečným utažením zkontrolujte, zda jsou oba O-kroužky správně umístěny a nepoškozené. Běžnou chybou je vynechání druhého O-kroužku, což ohrožuje těsnost. Vždy ověřte, zda vnější závit na ohybu odpovídá komponentě, která s ním bude spojována, aby se zabránilo únikům nebo nesrovnalosti.

Kompatibilita a příslušenství

Tento ohyb je speciálně navržen pro potrubí PEX-AL-PEX 20x2 mm. Je také kompatibilní s jinými vícevrstvými potrubími, jako jsou PE-RT-AL-PE-RT, PERT Frankische a další uvedené v parametrech. Dá se dobře použít s nerezovými rozdělovači a nevyžaduje při montáži žádné další nástroje. Při sestavování kompletních systémů zvažte objednání dalších šroubovaných ohybů nebo redukcí v závislosti na rozvrhu. Související produkty zahrnují šroubovaný ohyb 1/2x16 s vnějším závitem.

Technický pozadí pro projektanty

Šroubovaný ohyb funguje tím, že stlačí dva EPDM O-kroužky proti vnitřní stěně potrubí a vnějšímu povrchu kovového těla. Tělo z mosazi s povlakem z olova poskytuje odolnost proti korozi a umožňuje přesné obrábění vnitřních rozměrů. Zástrčný prsten z mosazi zajistí, že potrubí zůstane pevně uvnitř spojky. Výběr materiálů zajišťuje chemickou kompatibilitu s pitnou vodou a topnými kapalinami. Účinnost systému závisí na správném zarovnání a těsnosti během montáže. Dlouhá životnost je podpořena použitím inertních těsnících materiálů a absence pohyblivých částí náchylných k opotřebení.

Služba a provoz

Během provozu pravidelně zkontrolujte spojení na známky úniku nebo uvolnění. Ujistěte se, že zástrčný prsten zůstává pevně sedící a že potrubí není vystaveno nadměrnému ohýbání nebo torzi v blízkosti spojky. Tento komponent nemá plánované intervaly údržby. Pokud dojde k úniku, demontujte spojku, zkontrolujte stav O-kroužků a znovu sestavte podle postupu montáže.

Nejčastější otázky

Může být tento ohyb použit s potrubím PE-RT?
Ano, je kompatibilní s PE-RT-AL-PE-RT a dalšími uvedenými variantami PE-RT.

Je možné použít tuto spojku pro plynové potrubí?
Ne, není vhodná pro plynové aplikace, jak je uvedeno v parametrech.

Kolik těsnících kroužků má spojka?
Má dva EPDM těsnící kroužky, které zajistí vodotěsné spojení.

Jaký nástroj je potřeba k utažení zástrčného prstence?
K utažení zástrčného prstence je postačující běžné kleště.

Dokumenty ke stažení

• Hygienicky certifikované pro mosazné spojky v systémech PEX-AL-PEX (PDF)
