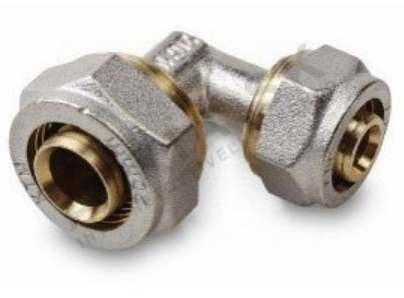

Závitový ohyb 16x20 snížený s přípojkou

Detailní popis produktu

Snížené závitové ohyby jsou zásadní komponenty ve vodárenských a vytápěcích distribučních systémech. Umožňují změny směru potrubí při zachování bezpečné a netěsné spojky. Tyto přípojky se často používají v obytných i komerčních budovách pro podlahové vytápění, radiátorové obvody a distribuci pitné vody. Instalatéři pracující s kompozitními plastovými potrubími často potřebují takové přípojky, aby se přizpůsobili prostorovým omezením nebo k připojení k závitovým komponentám, jako jsou ventily nebo rozdělovače.

Tyto ohyby jsou zvlášť užitečné v systémech, kde není k dispozici stlačovací nástroj, nebo kde je potřeba flexibilita při instalaci. Použití mosazi a EPDM zajišťuje dobrou chemickou odolnost a dlouhodobou spolehlivost v prostředí horké vody. Design umožňuje instalaci pomocí standardních šroubovačů, což snižuje potřebu speciálního vybavení a umožňuje rychlejší montáž na místě.

Technické parametry

Technické parametry definují vhodnost přípojky pro konkrétní aplikace. Maximální provozní teplota 95°C a tlak 10 bar ukazují její použití ve vytápěcích systémech a dodávce horké vody. Doporučený průměr potrubí 16x2 mm zajišťuje kompatibilitu se standardními kompozitními plastovými potrubími. Přítomnost dvou těsnících kroužků a materiál EPDM přispívá k spolehlivému těsnění a odolnosti vůči tepelnému roztažení.

Instalace a připojení

Pro instalaci sníženého závitového ohybu zarovnejte potrubí s přípojkou a vložte potrubí do těla. Ujistěte se, že potrubí je plně dosazené proti vnitřnímu závoru, aby se zabránilo přesunu. Zabezpečte přípojku šroubovákem nebo šroubovačkou, utažte matici, dokud není pevná. Vyhněte se přetížení, které může poškodit těsnící kroužky nebo zkroucit přípojku. Před vložením zkontrolujte, zda je potrubí čisté a bez nečistot, aby bylo zajištěno správné těsnění.

Běžné chyby zahrnují použití nesprávných nástrojů, které mohou poškodit závity, nebo nesprávné zarovnání potrubí. Vždy ověřte, zda je přípojka kompatibilní s typem potrubí a zda jsou těsnící kroužky nepoškozené. Po instalaci proveďte vizuální kontrolu a vložte tlak do systému, abyste zjistili, zda nejsou netěsné. Pokud se objeví netěsnosti, rozmontujte spojku, zkontrolujte těsnící plochy a opětovně pečlivě sestavte.

Kompatibilita a příslušenství

Tato přípojka je kompatibilní s PEX-AL-PEX, PE-RT-AL-PE-RT a dalšími typy kompozitních plastových potrubí. Při instalaci do kompletního systému se ujistěte, že všechny komponenty pocházejí od kompatibilních výrobců. Podle rozvrhu systému mohou být potřeba další položky, jako jsou rozdělovače nebo ventily.

Související produkty zahrnují Závitový ohyb 1/2x16 s vnějším závitem, který lze použít v podobných aplikacích, kde je potřeba jiný závitový rozměr. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a výkon.

Technický pozadí pro projektanty

Pracovní princip tohoto ohybu závisí na mechanickém stlačení mezi těsnícími kroužky a povrchem potrubí. Mosazné tělo poskytuje konstrukční stabilitu a odolnost proti korozi, zatímco těsnící kroužky z EPDM poskytují pružnost a odolnost vůči tepelnému cyklování. Design se plynule integruje do systémů kompozitních potrubí, umožňuje změny směru bez potřeby dalších podpěr.

Vlastnosti materiálů hrají klíčovou roli ve výkonu přípojky. Mosaz je vybrána pro svou sílu a odolnost v mokrém prostředí, zatímco EPDM je zvolen pro svou odolnost vůči horké vodě a parám. Kombinace těchto materiálů zajišťuje dlouhou životnost a minimální údržbu. Vnitřní geometrie přípojky je optimalizována pro snížení odporu toku a zabránění turbulence v systému.

Služba a provoz

Při provozu přípojka nepotřebuje aktivní údržbu. Doporučuje se však pravidelné kontrolování, aby bylo zajištěno, že spojky zůstávají pevné a nejsou přítomny žádné známky netěsnosti nebo opotřebení. V případě podezření na selhání by měl být systém vyrovnán a přípojka zkontrolována na poškození nebo zkroucení. Přípojku nahraďte, pokud najdete jakékoliv nedostatky nebo pokud těsnící kroužky ukazují známky degradace.

Nejčastější otázky

Může být tento ohyb použit s potrubím PERT Frankische?
Ano, přípojka je kompatibilní s potrubím PERT Frankische, jak je uvedeno v technických specifikacích.

Je vhodný pro použití v plynových systémech?
Ne, přípojka není schválená pro plynové aplikace a měla by být použita pouze ve vodárenských a vytápěcích systémech.

Kolik těsnících kroužků je zahrnuto v přípojce?
Přípojka obsahuje dva těsnící kroužky z EPDM, což poskytuje redundantní těsnící systém.

Může být použit s nerezovými rozdělovači?
Ano, přípojka je doporučena pro použití s nerezovými rozdělovači, což zajišťuje bezpečné a odolné spojení.

Dokumenty ke stažení

• Hygienicky certifikované pro mosazné přípojky v systému PEX-AL-PEX (PDF)
