Systemová izolační deska UHP52 (STIROTERMAL DUO 30)

Detailní popis produktu

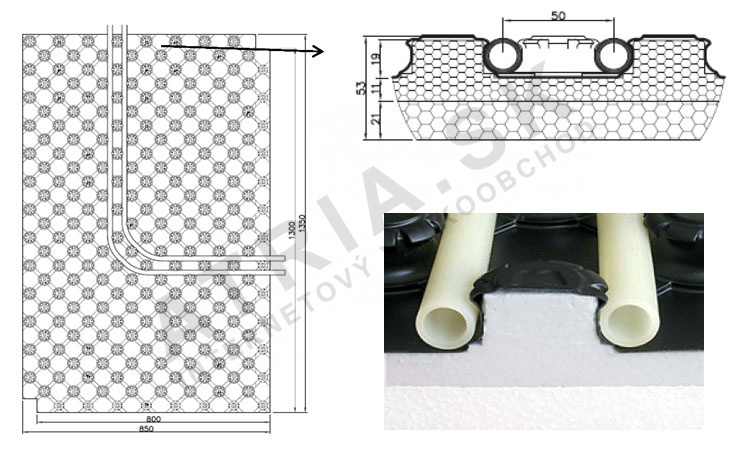

Systemové izolační desky jsou základními komponenty pro instalace podlahového vytápění, zejména v prostředích vyžadujících vysokou nosnost a tepelnou účinnost. Fragmat STIROTERMAL DUO 30 je navržen pro použití v průmyslových, komerčních a těžkých bytových aplikacích, jako jsou servisní centra, výrobní haly a skladovny. Poskytuje stabilní základ pro vložení topných potrubí, zajišťuje rovnoměrné rozdělení tepla a konstrukční stabilitu při vysokém zatížení. Deska umožňuje průměry potrubí 14–18 mm a nastavitelné vzdálenosti 50, 100, 150 a 200 mm, což zajišťuje adaptabilitu na různé systémové rozvrhy a požadavky na vytápění. 30 mm vrstva izolace EPS zajišťuje efektivní tepelný odpor, zatímco 0,6 mm PS fólie poskytuje odolný povrch pro instalaci potrubí a zabetonování.

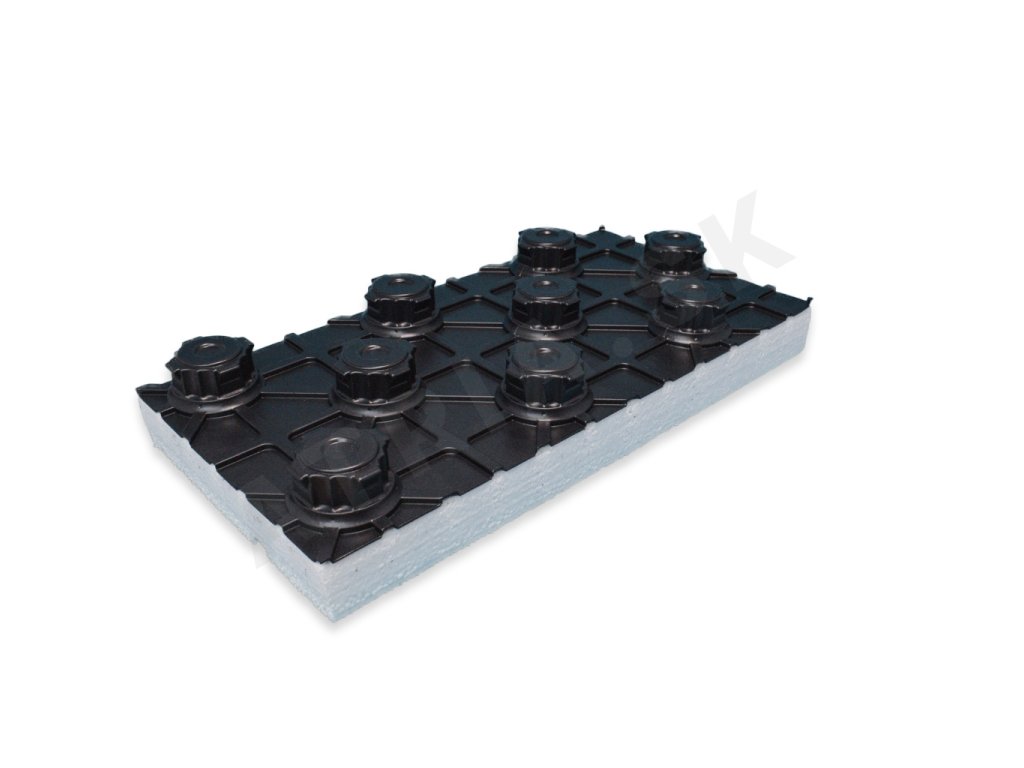

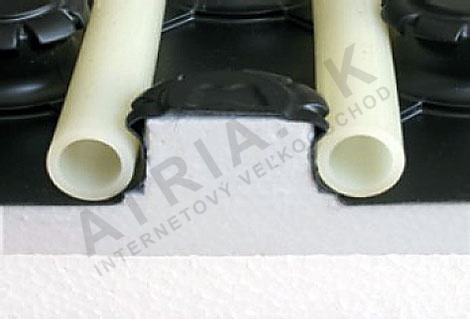

Osmiúhelníkové výstupky, nebo-li hříbky, usnadňují bezpečné umístění potrubí a zabrání jejich posunutí během zabetonování. Tyto funkce jsou zvláště důležité v rozsáhlých instalacích, kde přesnost a dlouhodobá stabilita jsou kritické. Systém zámků zajišťuje bezproblémové zarovnání desek po stranách, zabrání pronikání betonu nebo zabetonovací hmoty pod izolaci. Toto je zvláště důležité v armovaných betonových desekách, kde je třeba udržovat konstrukční stabilitu a výkon izolace. Deska je dodávána v balení obsahujícím 7 kusů, pokrývajících celkovou plochu 7,84 m², což z ní činí vhodnou jak pro malé, tak pro velké projekty.

Technické parametry

Koeficient tepelné vodivosti (0,036 W/(m·K)) a tepelná vodivost (0,85 m²·K/W) jsou klíčovými faktory při určování výkonu izolace a účinnosti systému. Maximální zatížení 2400 kg/m² zajišťuje vhodnost pro prostředí s vysokým provozem a průmyslové aplikace. Hodnocení odolnosti proti požáru (DIN 4102: B1, EN 13501-1: E) ukazuje na střední odolnost proti požáru, kterou je třeba zohlednit při plánování požární bezpečnosti. Tepelný odpor 80 °C zajišťuje, že deska dokáže zvládnout běžné teploty systému podlahového vytápění bez degradace.

Montáž a připojení

Instalace Fragmat STIROTERMAL DUO 30 zahrnuje položení desek na vyrovnatý základ, přičemž je třeba zajistit správné zapojení zámků, aby nedocházelo ke spárám. Osmiúhelníkové výstupky by měly být zarovnány s plánovaným trasy potrubí, aby umožnily bezpečné umístění. Potrubí o průměrech mezi 14 a 18 mm se vloží do výstupků, aby byla zcela zabětovaná. Je důležité zkontrolovat, že desky jsou položeny bez překryvů nebo spár, protože to může ovlivnit rozdělení tepla a konstrukční stabilitu. Běžnou chybou je nesprávné rozestupy potrubí, což může vést k nerovnoměrnému vytápění nebo neefektivnosti systému. Desky by měly být pokryty minimální vrstvou zabetonovací hmoty, aby byla zajištěna plná inkapsulace potrubí a ochrana izolace EPS před mechanickým poškozením.

Kompatibilita a příslušenství

Fragmat STIROTERMAL DUO 30 je kompatibilní se standardními systémy podlahového vytápění s potrubím o průměrech 14–18 mm. Často se používá spolu s distribučními deskami nebo deskami pro rozdělení potrubí, aby byla zajištěna správná trasa a vzdálenost potrubí. Při plánování instalace je důležité zajistit, že všechny komponenty jsou kompatibilní a že systém je navržen tak, aby splňoval požadovaný tepelný výkon a požadavky na nosnost.

Technický pozadí pro projektanty

Fragmat STIROTERMAL DUO 30 funguje tím, že poskytuje stabilní základ pro potrubí podlahového vytápění a minimalizuje tepelné ztráty skrze konstrukci podlahy. Izolační materiál EPS 120 má nízkou tepelnou vodivost, což snižuje přenos tepla do země a zajišťuje, že většina tepla je směrována nahoru do místnosti. PS fólie poskytuje tuhý povrch pro instalaci potrubí a pomáhá udržet zabetonovací hmotu, aby byla zajištěna plná inkapsulace potrubí a jejich ochrana. Návrh desky umožňuje přesné umístění a vzdálenost potrubí, což je klíčové pro dosažení rovnoměrného rozdělení tepla. Vysoká nosnost desky z ní činí vhodnou pro prostředí, kde jsou očekávány těžké stroje nebo časté pěší provozy. Tepelný odpor a hodnocení odolnosti proti požáru by měly být zohledněny při návrhu systému, aby bylo zajištěno dodržování stavebních předpisů a bezpečnostních standardů.

Služby a provoz

Při provozu vyžaduje Fragmat STIROTERMAL DUO 30 minimální údržbu. Je důležité zajistit, že je zabetonovací hmoty aplikována správně, aby nedocházelo k mechanickému poškození izolace EPS a aby byla zachována konstrukční stabilita desky. Jakákoli viditelná poškození desky by měla být prohlédnuta a opravena, pokud je to nutné. Tepelný výkon desky by měl být pravidelně monitorován, aby bylo zajištěno, že deska udržuje požadovanou úroveň izolace. Pokud systém nefunguje podle očekávání, může být nutné zkontrolovat trasu a vzdálenost potrubí, aby byly v rámci doporučených parametrů. Deska není navržena pro demontáž po instalaci, proto by měly být všechny problémy se systémem vyřešeny před aplikací zabetonovací hmoty.

Nejčastější otázky

Může být Fragmat STIROTERMAL DUO 30 použit s potrubím o průměru 18 mm?
Ano, deska je speciálně navržena pro průměry potrubí mezi 14 a 18 mm. Osmiúhelníkové výstupky zajistí bezpečné umístění potrubí v uvedeném rozsahu.

Je deska vhodná pro průmyslové aplikace?
Ano, deska má maximální zatížení 2400 kg/m², což z ní činí vhodnou pro průmyslové a vysokoprovozní prostředí, jako jsou výrobní haly a servisní centra.

Může být deska použita s suchými stěrkami?
Ne, Fragmat STIROTERMAL DUO 30 je navržen pro použití s mokrými stěrkami.

Jaká je funkce zámků na desce?
Zámkový systém zajistí, že desky jsou správně zarovnány a že mezi nimi nejsou mezery. Tím se zabrání pronikání betonu nebo zabetonovací hmoty pod izolaci a zajišťuje se nepřetržitý tepelný bariér.
