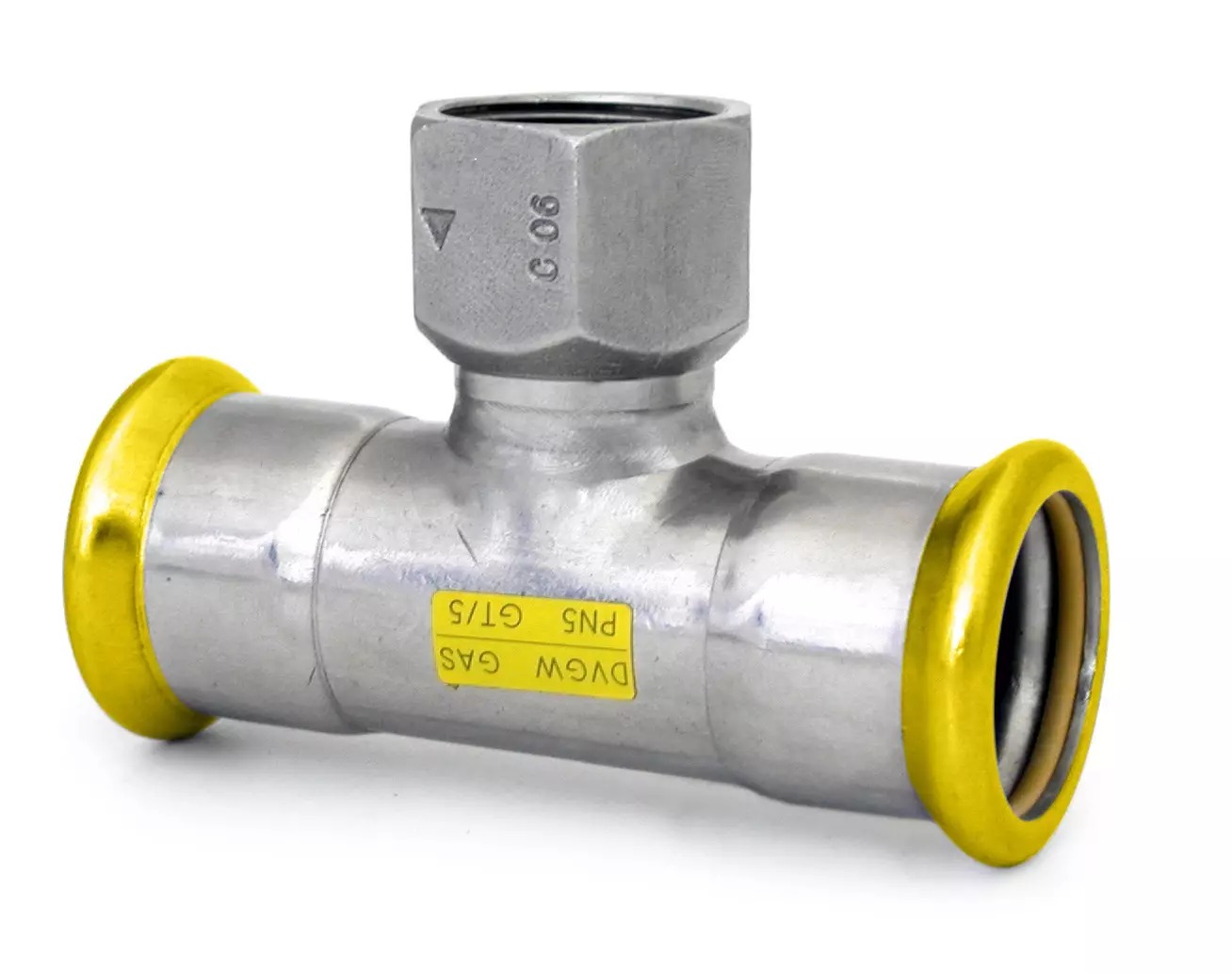

T-kus 90° PRESS GAS - vnitřně závitový - 28-Rp3/4 palce-28

Detailní popis produktu

Tento 90° stlačovací T-kus s vnitřním závitem se běžně používá v domovních a komerčních plynových distribučních soustavách. Instalatéři pracující na plynových rozvodech, bioplynových systémech nebo instalacích kapalného propanu najdou tuto přípojku vhodnou pro odbočovací připojení mezi stlačenými trubkami a závitovými komponentami. Je zvláště užitečná v aplikacích vyžadujících změnu směru při zachování bezpečného těsnění a konstrukční pevnosti.

Přípojka je navržena pro prostředí, kde plynové rozvody vyžadují odbočovací připojení a změnu směru. Stlačovací spojení zajišťuje netěsné spojení bez potřeby dalších nástrojů mimo stlačovací jednotku, zatímco vnitřní závit umožňuje integraci závitových komponent, jako jsou ventily, regulátory nebo měřiče. Materiál a design jsou vybrány tak, aby zaručovaly dlouhodobou odolnost v běžných provozních podmínkách plynových systémů.

Technické parametry

Materiál	nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek HNBR žlutý
Prováděcí teplota	-20 °C
Nominální tlak	PN 5
Kód	IVNGAS42.283428
Značka	IVAR

Montáž a připojení

T-kus se montuje pomocí stlačovacího nástroje kompatibilního s normami výrobce. Stlačovací spojení se provádí na obou koncích T-kusu, čímž se zajišťuje bezpečné a netěsné spojení s sousední trubkou. Strana s vnitřním závitem se používá k připojení závitových komponent, jako jsou ventily nebo měřiče. Před montáží by měl instalatér ověřit správný typ závitu (Rp3/4 palce) a zajistit, že vnitřní závit je čistý a bez nečistot. Běžné kroky montáže zahrnují přípravu konců trubek, jejich vložení do T-kusu, použití stlačovacího nástroje na správné pozici a potvrzení stlačovacího značku. Po montáži by měla být soustava kontrolována na netěsnosti vhodnými metodami testování plynu. Běžnou chybou je nedostatečné sednutí stlačovacího spojení nebo špatné zarovnání stlačovacího nástroje, což může ohrozit těsnost spojení.

Kompatibilita a příslušenství

T-kus je kompatibilní se stlačenými nerezovými trubkami stejného materiálového standardu (1.4404 / AISI 316L) a se závitovými komponentami s připojením Rp3/4 palce. Při integraci do plynové soustavy je důležité zajistit, že všechny sousední komponenty jsou také hodnoceny pro stejné provozní podmínky a třídu tlaku. Příslušenství, jako jsou ventily, tlakové regulátory nebo průtokové měřiče, mohou být potřeba objednat zvlášť v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

Pracovní princip tohoto T-kusu spočívá v deformaci stěny trubky prostřednictvím stlačovacího procesu, čímž se vytvoří mechanické a těsné spojení. Konstrukce z nerezové oceli poskytuje odolnost proti korozi a udržuje konstrukční pevnost za běžných provozních podmínek. Těsnící kroužek HNBR přispívá k těsnosti spojení a je odolný vůči běžným plynům používaným v distribučních systémech. Projektanti by měli zohlednit nominální hodnocení tlaku (PN 5) a teplotní rozsah při výběru tohoto komponentu pro konkrétní aplikaci. Orientace a pozice T-kusu v systému by měly být plánovány tak, aby se minimalizovaly koncentrace napětí a zajistila se hladká plynová průtok. Dlouhodobá výkonnost závisí na správné montáži, kompatibilitě materiálů a prostředí.

Služba a provoz

Během provozu vyžaduje přípojka žádnou aktivní údržbu mimo pravidelné kontroly systému. Instalatéři by měli pravidelně kontrolovat stlačovací značky, aby potvrdili, že zůstávají neporušené a že nejsou žádné známky netěsnosti nebo mechanického namáhání. Pokud je systém vyřazen nebo upraven, může být stlačovací spojení přestřiženo a nahrazeno bez ovlivnění sousedních komponent.

Nejčastější otázky

Může být tento stlačovací T-kus použit v bioplynových systémech?
Ano, přípojka je schválená pro použití s bioplynem a splňuje potřebné normy pro plynové aplikace.

Je vnitřní závit vhodný pro připojení tlakového regulátoru?
Ano, za předpokladu, že regulátor má ženský závit Rp3/4 palce a je kompatibilní s provozními podmínkami určenými pro tuto přípojku.

Může být stlačovací spojení znovu použito po přestřižení?
Ne, jakmile byl použit stlačovací nástroj, spojení nelze znovu použít. Pokud se má spojení znovu navázat, musí být nainstalován nový T-kus.

Co by mělo být kontrolováno během uvedení systému do provozu?
Během uvedení do provozu by měla být ověřena integrita stlačovacích značek a těsnost vnitřního závitového spojení. Doporučuje se provést tlakovou zkoušku podle místních předpisů.
