Ztvrdlá izolační fólie UHP50 (STIROTERMAL SOLO)

Detailní popis produktu

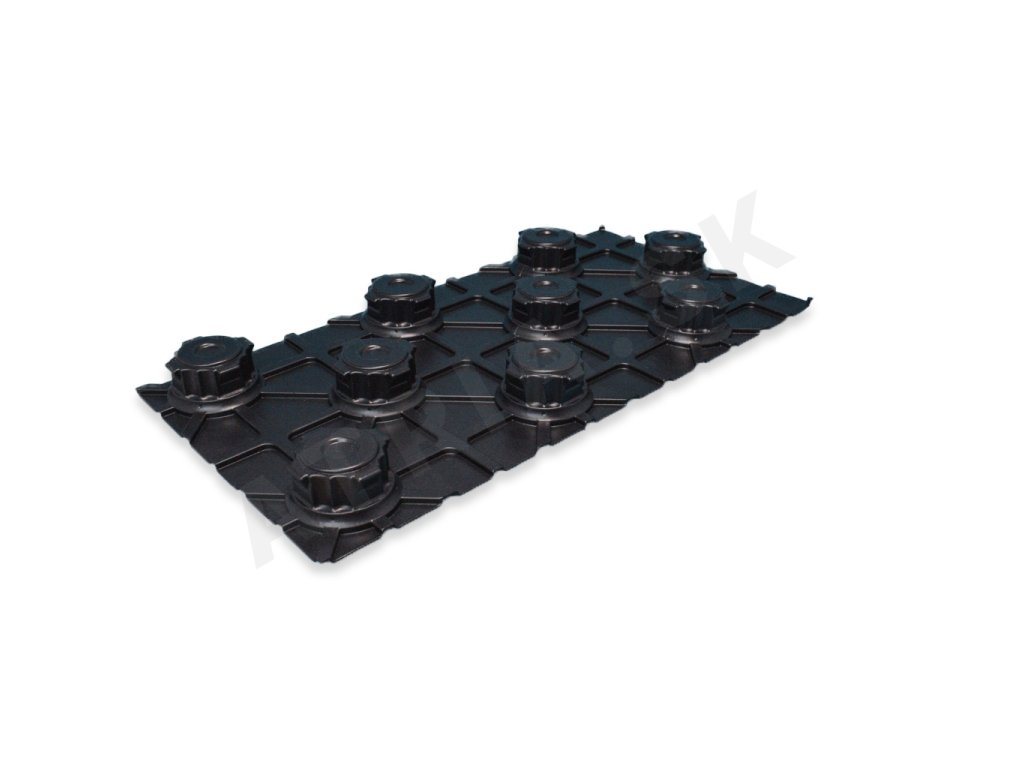

Tuhá izolační deska je speciálně navržena pro systémy podlahového vytápění v průmyslových, automobilových a výrobních prostředích. Poskytuje stabilní základ pro rozložení potrubí a zároveň zaručuje tepelnou účinnost díky reflexní fólii. Deska obsahuje mechanické prvky, jako jsou propojovací hrany a výstupky, které zajišťují potrubí během instalace. Je vhodná pro běžné průměry potrubí 14 až 18 mm a umožňuje rozteče potrubí 50, 100, 150 a 200 mm.

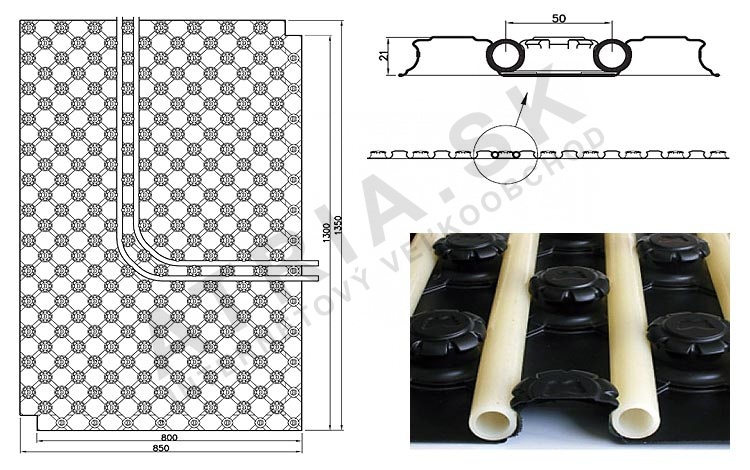

Deska je vyrobena z zatvrzeného polystyrenu (PS) s 1 mm silnou černou fólií. Celková výška desky je 23 mm a její netto užitná velikost je 1400 x 800 mm, což odpovídá ploše 1,12 m². Každá deska je navržena tak, aby se propojila s sousedními deskami pomocí vestavěného uzamčení, které zabrání proniknutí betonu pod izolaci. Povrch desky obsahuje osmiúhelníkové výstupky, které zajišťují potrubí během instalace a zaručují rovnoměrné pokrytí malty kolem potrubí.

Technické parametry

Instalace a připojení

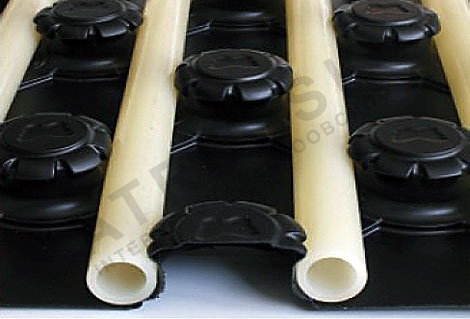

Instalace začíná tím, že se desky položí přímo na rovnou, vyrovnanou plochu. Propojovací hrany zajišťují bezproblémové zarovnání a zabraňují mezery mezi deskami. Osmiúhelníkové výstupky na horní ploše zajišťují potrubí během instalace a snižují riziko posunutí. Po umístění potrubí podle požadované rozteče (50, 100, 150 nebo 200 mm) je systém připraven na malto. Je důležité ověřit, že výstupky umožňují plné pokrytí malty kolem potrubí, aby byla maximalizována účinnost přenosu tepla.

Běžné chyby při instalaci zahrnují nesprávné překrytí (méně než 50 mm) a špatné zarovnání propojovacích hran. To může vést k nerovnoměrnému rozdělení tepla nebo ke snížení výkonu systému. Vždy zkontrolujte, že deska je plně sedící a že výstupky jsou nepoškozené, než zabezpečíte potrubí. Vyhněte se ohýbání desky během dopravy nebo instalace, protože to může poškodit její konstrukci.

Kompatibilita a příslušenství

Tato deska je kompatibilní se standardními systémy podlahového vytápění s potrubím o vnějším průměru mezi 14 a 18 mm. Obvykle se používá spolu s malto, která vyplní mezery kolem potrubí a zajišťuje rovnoměrné rozdělení tepla. Pro větší sítě potrubí nebo vyšší průtoky může být nutné kombinovat tuto desku s distribuční deskou, jako je například distribuční deska UHPS. V případě suchých stěrky se může použít deska UHPD (STIROTERMAL DRY) z polystyrenu.

Při objednávání zkontrolujte, zda množství desek odpovídá požadované ploše. Každé balení obsahuje 22,4 m² nebo 20 jednotlivých desek. Další materiály, jako jsou malty a kličky pro upevnění potrubí, mohou být potřeba v závislosti na konkrétní specifikaci projektu a místních předpisech.

Technický pozadí pro projektanty

Deska funguje tak, že odráží teplo směrem nahoru od potrubí a minimalizuje tepelné ztráty do spodního podkladu. Zatvrzený materiál PS poskytuje dobrou mechanickou stabilitu a odolnost proti deformaci za normálních podmínek instalace. Osmiúhelníkové výstupky zajišťují, že potrubí je plně obklopeno maltou, což zlepšuje tepelný kontakt a zmenšuje mrazivé plochy. Design propojovací hrany zabraňuje bočnímu pohybu a zajišťuje spojitou izolační vrstvu pod stěrkou nebo podlahovým krytem.

Projektanti by měli zohlednit třídu odolnosti proti požáru desky při plánování systému. Třídy DIN 4102 B1 a EN 13501-1 E znamenají, že deska je vhodná pro nebytové nebo průmyslové prostředí, kde odolnost proti požáru není primární požadavk. Tloušťka a materiálové vlastnosti desky přispívají k celkové tepelné výkonnosti systému podlahového vytápění. Správné rozteči a překrytí jsou klíčové pro dosažení rovnoměrného rozdělení tepla a zamezení tepelných mostů.

Služba a provoz

Během provozu deska nepotřebuje žádnou aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly, aby bylo zajištěno, že deska zůstává nepoškozená a potrubí je pevně umístěno v výstupcích. Jakékoliv poškození desky nebo špatné zarovnání propojovacích hran by mělo být opraveno, aby byla udržována účinnost systému. Tento produkt nemá plánované termíny údržby.

Klíčové kontroly během provozu zahrnují ověření, že potrubí zůstává ve svých určených pozicích a že malta zcela ztuhla. Pokud systém nefunguje podle očekávání, zkontrolujte mezery mezi deskami nebo špatné umístění potrubí. Deska sama o sobě se za normálních provozních podmínek nezhoršuje a není potřeba ji vyměnit, pokud není poškozená.

Nejčastější otázky

Je deska kompatibilní se všemi průměry potrubí mezi 14 a 18 mm?
Ano, osmiúhelníkové výstupky umožňují umístit jakékoliv potrubí s vnějším průměrem mezi 14 a 18 mm, což zajišťuje pevné umístění během instalace.

Jak propojovací hrana zlepšuje instalaci?
Vestavěné uzamčení zajistí, že každá deska překrývá sousední desku o 50 mm, což zabraňuje proniknutí betonu nebo malty pod ní a zajišťuje spojitou izolační vrstvu.

Může být tato deska použita s suchými stěrkami?
Ne, pro suché stěrky se doporučuje použít desku UHPD (STIROTERMAL DRY) místo ní.
