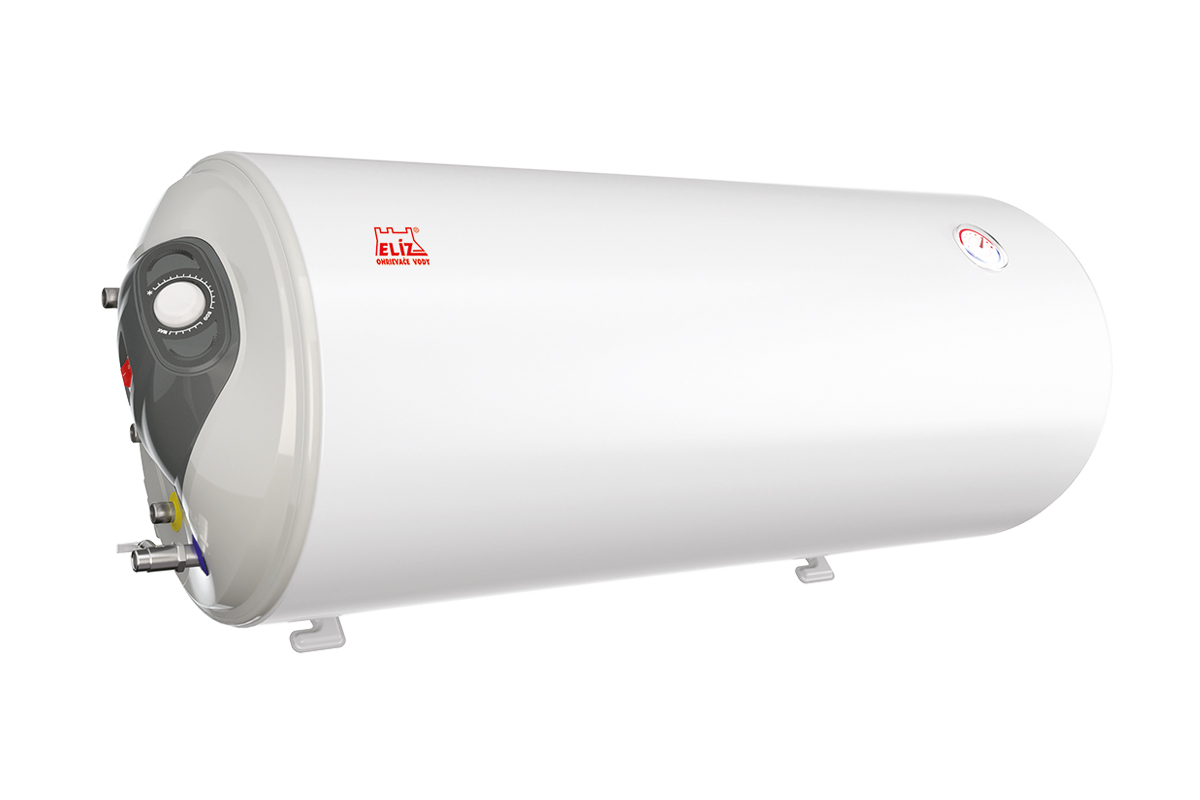

ELÍZ EURO 120 XTL | ELZ_3351

Detailní popis produktu

Kombinované ohřívače vody jsou základními komponenty v bytových i komerčních systémech teplé vody, zejména v instalacích, kde je také přítomná otopná soustava. ELÍZ EURO 120 XTL je navržen pro stěnovou montáž a běžně se používá v domech, malých kancelářích a podobných aplikacích, kde je potřeba spolehlivého zásobování teplou vodou. Je vhodný pro systémy s integrací do otopné soustavy, poskytuje jak teplou vodu pro domácnost, tak podporu pro vytápění prostor. Montéry musí zajistit správné rozměry a umístění, aby splnily požadavky na výkon spojených výparů a udržovala efektivitu systému.

Při instalaci ELÍZ EURO 120 XTL umožňuje horizontální design úsporné umístění a levé straně připojení zjednodušují potrubí. Ohřívač je určen pro použití v systémech s maximálním tlakem 6 bar a musí být integrován s kotlem otopné soustavy, pokud má být použita spirála. Elektrický topný prvek a spirála pracují nezávisle, což umožňuje flexibilní provoz v závislosti na konfiguraci systému a dostupnosti energie.

Technické parametry

Technické parametry ELÍZ EURO 120 XTL jsou klíčové pro správné rozměry systému a kompatibilitu. 2000 W elektrický topný prvek zajistí rychlé ohřátí vody od 12 do 65°C za 3,8 hodiny. 17 kW spirála umožňuje integraci s kotlem otopné soustavy, poskytující dodatečný zdroj tepla. 1/2 palce připojení pro vodu a spirálu musí být shodné s odpovídajícími adaptéry v systému. IP24 klasifikace zajišťuje ochranu proti prachu a stříkající vodě, což je vhodné pro vnitřní instalaci. 33 mm polyuretanová izolace snižuje tepelné ztráty a přispívá k energetické efektivitě.

Instalace a připojení

Instalace ELÍZ EURO 120 XTL vyžaduje stěnovou montáž pomocí dodaného háku. Ohřívač musí být umístěn vodorovně, s všemi připojeními na levé straně. 1/2 palce vstup a výstup vody by měly být připojeny k studené a teplé vodě. Spirála musí být připojena k otopné soustavě pomocí 1/2 palce adaptéru. Důležité je ověřit, že tlak systému nepřesahuje 6 bar a že elektrické napájení odpovídá požadavkům 230 V, 10 A. Je zahrnut bezpečnostní ventil a uzavírací ventil, ale montér musí zajistit správné odvzdušnění a odvod. Běžné chyby instalace zahrnují nesprávnou orientaci, neshodné typy závitů a nedostatečné upevnění háku.

Kompatibilita a příslušenství

ELÍZ EURO 120 XTL je kompatibilní s otopnými soustavami, které mohou dodat teplou vodu pro spirálu. Není kompatibilní s systémy vyžadující vysoký tlak nebo vysokou teplotu mimo stanovené limity. Ohřívač zahrnuje bezpečnostní ventil, uzavírací ventil a hák pro montáž, ale žádné další příslušenství není zahrnuto. Montéry by měli zajistit, že kotel otopné soustavy je kompatibilní se spirálou a že elektrická soustava může podporovat 2000 W topný prvek. Žádné související produkty nejsou uvedeny pro tento model.

Technický pozadí pro projektanty

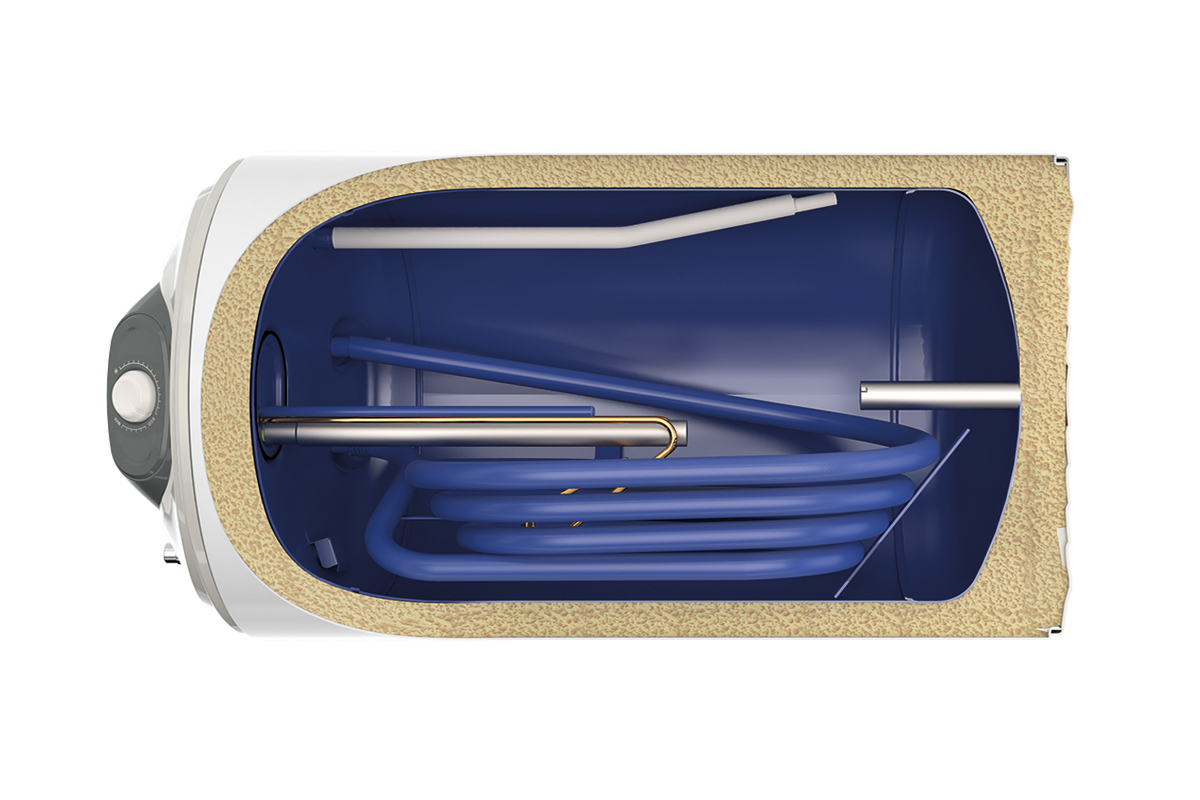

ELÍZ EURO 120 XTL pracuje buď pomocí elektrického topného prvku, nebo pomocí spirály, která zvyšuje teplotu vody v nádrži. Ocelová nádrž je chráněna vrstvou zirkóniového skla, která zvyšuje odolnost proti korozi. 33 mm polyuretanová izolace minimalizuje tepelné ztráty a snižuje spotřebu energie. Ohřívač je navržen pro integraci do systémů, kde jsou potřeba jak teplá voda pro domácnost, tak vytápění prostor. Efektivita systému závisí na správném rozměru spirály a dostupnosti tepla z kotle otopné soustavy. Dva magnéziové anody poskytují dodatečnou ochranu proti korozi a prodlužují životnost nádrže.

Servis a provoz

Pravidelný servis ELÍZ EURO 120 XTL zahrnuje kontrolu anod na známky koroze a jejich výměnu, pokud je to nutné. Bezpečnostní ventil a uzavírací ventil by měly být kontrolovány na úniky nebo blokace. Elektrická připojení by měla být ověřena na stabilitu a izolaci. Výrobce poskytuje 5letou záruku na nádrž a 2letou záruku na celkový produkt. Žádné konkrétní intervaly servisu nejsou uvedeny v krátkém popisu, ale pravidelné inspekce jsou doporučeny, aby zajistily pokračující výkon a bezpečnost.

Nejčastější otázky

Může být ELÍZ EURO 120 XTL připojen ke kotli otopné soustavy?
Ano, ohřívač má spirálu, která může být připojena ke kotli otopné soustavy pomocí 1/2 palce adaptéru. Spirála poskytuje dodatečný zdroj tepla pro nádrž.

Jaký je maximální provozní tlak pro ELÍZ EURO 120 XTL?
Ohřívač je certifikován pro maximální tlak 6 bar. Překročení tohoto limitu může poškodit nádrž nebo připojení a bylo by mělo být vyhýbáno.

Jak dlouho trvá ohřátí vody od 12 do 65°C?
Při použití elektrického topného prvku trvá ohřátí vody od 12 do 65°C 3,8 hodiny. Čas může být odlišný v závislosti na počáteční teplotě vody a podmínkách systému.

Je ELÍZ EURO 120 XTL vhodný pro horizontální stěnovou montáž?
Ano, ohřívač je specificky navržen pro horizontální stěnovou montáž pomocí zahrnutého háku. Levé straně připojení zjednodušují instalaci a potrubí.
