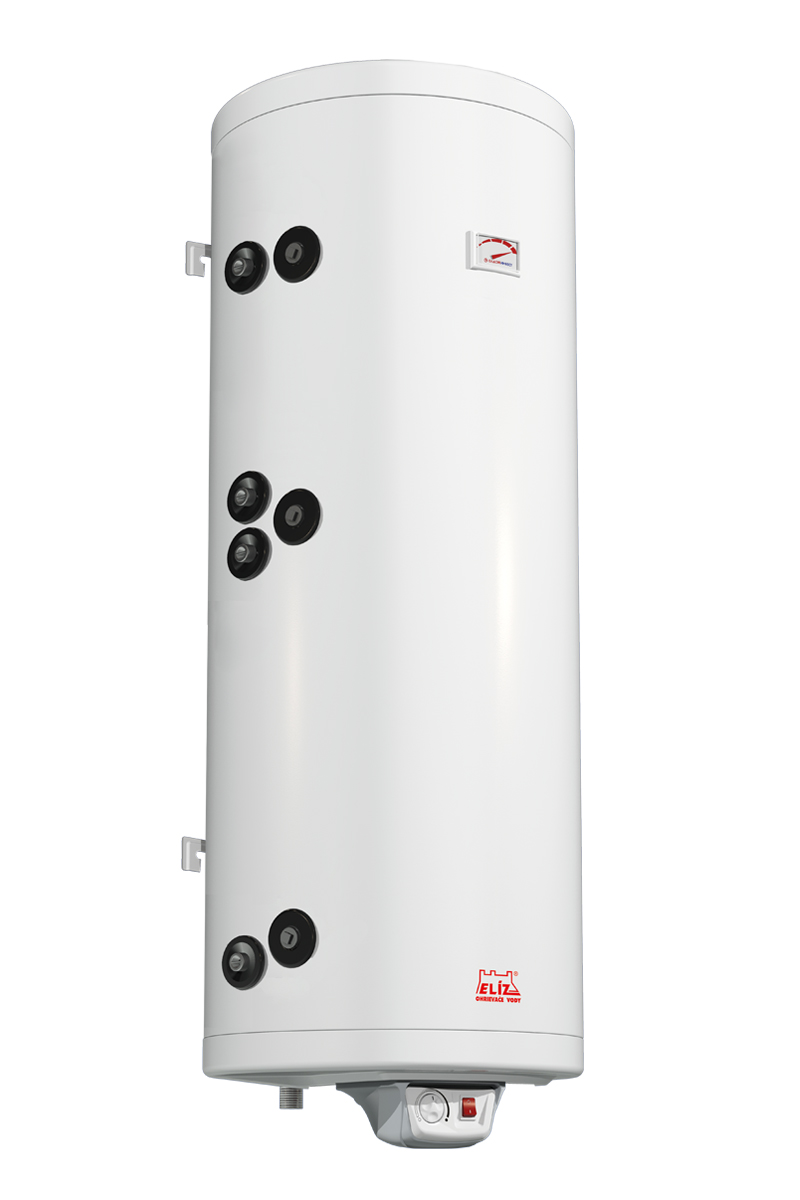

ELÍZ EURO 150 T2 | ELZ_3319 | 150 L | Kombinovaný zásobník teplé vody na stěnu

Detailní popis produktu

Zásobník ELÍZ EURO 150 T2 je zásobník teplé vody na stěnu navržený pro bytové a malé komerční aplikace, kde je omezeno místo a preferováno vertikální uspořádání. Často se používá v bytových jednotkách, rodinných domech a kompaktních objektech, kde vertikální uspořádání umožňuje efektivní využití stěny. Jednotka integruje dva výměníky tepla a elektrické topné těleso, což umožňuje současný nebo po sobě jdoucí ohřev z různých zdrojů, jako je kotel a solární systém. Instalace zahrnuje upevnění jednotky na stěnu, připojení topných okruhů a vodovodního přívodu a zajištění správné elektrické a hydraulické integrace.

Typické aplikace zahrnují systémy, kde jsou k dispozici více zdrojů tepla a kde musí montér spravovat koordinaci tepelných vstupů s požadavkem na teplou vodu. Jednotka je vhodná pro systémy s primárním zdrojem tepla a sekundárním nebo pomocným systémem, jako je solární teplo nebo tepelné čerpadlo. Montér musí zajistit, že hydraulické a elektrické připojení odpovídá návrhu systému a že jednotka je pevně upevněna, aby podporovala její hmotnost a provozní zatížení.

Technické parametry

typ	EURO 150 T2
výkon	2000 W
napětí	230 V
proud	10 A
elektrická ochrana	IP 24
vodovodní připojení	1/2 palce
maximální tlak v nádrži	6 bar
čas ohřevu vody z 12 do 65°C	4,7 hodiny
potrubní připojení S1	3/4 palce
povrch výměníku tepla S1	0,89 m²
výkon výměníku tepla S1	26 kW
povrch výměníku tepla S2	0,3 m²
výkon výměníku tepla S2	9 kW
upevnění na stěnu	ano
pojistný ventil	ano
hmotnost	56,5 kg
rozměry produktu	šířka / výška / hloubka: 460 x 1415 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035782059
Kód	ELZ_3319
Značka	ELIZ

Technické parametry zásobníku ELÍZ EURO 150 T2 jsou zásadní pro správné rozměření a integraci systému. 2000 W elektrické topné těleso je vhodné pro pomocný ohřev, když jsou primární zdroje nedostupné. Dva výměníky tepla mají různé povrchy a tepelné výkony, což umožňuje flexibilní návrh systému. 1/2 palce vodovodní vstup a 3/4 palce potrubní připojení musí být přizpůsobeny odpovídajícím šroubením v instalaci. IP 24 klasifikace zajišťuje základní ochranu proti vodě a prachu, ale jednotka není vhodná pro venkovní použití. Maximální tlak 6 bar musí být zohledněn při připojení k tlakovým systémům.

Instalace a připojení

Instalace začíná upevněním jednotky na stěnu pomocí poskytnutého háku. Rozměry 460 x 1415 mm vyžadují stabilní povrch pro upevnění, který dokáže podporovat hmotnost 56,5 kg. Vodovodní vstup je umístěn dole a používá 1/2 palce připojení. Topné okruhy jsou připojeny přes 3/4 palce porty na levé straně. Elektrické napájení musí být 230 V s 10 A jisticím a samostatným uzemněním. Montér by měl ověřit, že stěna je konstrukčně pevná a že hák je správně umístěn, aby se zabránilo zatížení nádrže. Běžné chyby zahrnují nesprávnou orientaci topných okruhů, nedostatečné těsnění připojení a nekontrolu funkce pojistného ventilu před uvedením do provozu.

Kompatibilita a příslušenství

Zásobník ELÍZ EURO 150 T2 je kompatibilní s různými topnými systémy, včetně plynových a olejových kotlů, tepelných čerpadel a solárních kolektorů. Dva výměníky tepla umožňují současný nebo po sobě jdoucí provoz v závislosti na konfiguraci systému. Jednotka zahrnuje pojistný ventil a bezpečnostní termostat, ale pro větší systémy mohou být potřeba další komponenty, jako jsou expanzní nádoby nebo oběhová čerpadla. Montér musí zajistit, že primární a sekundární zdroje tepla jsou správně rozměřeny, aby odpovídaly tepelné kapacitě jednotky. Žádné další příslušenství není součástí jednotky, takže všechny doplňkové komponenty je třeba objednat zvlášť.

Technický pozadí pro projektanty

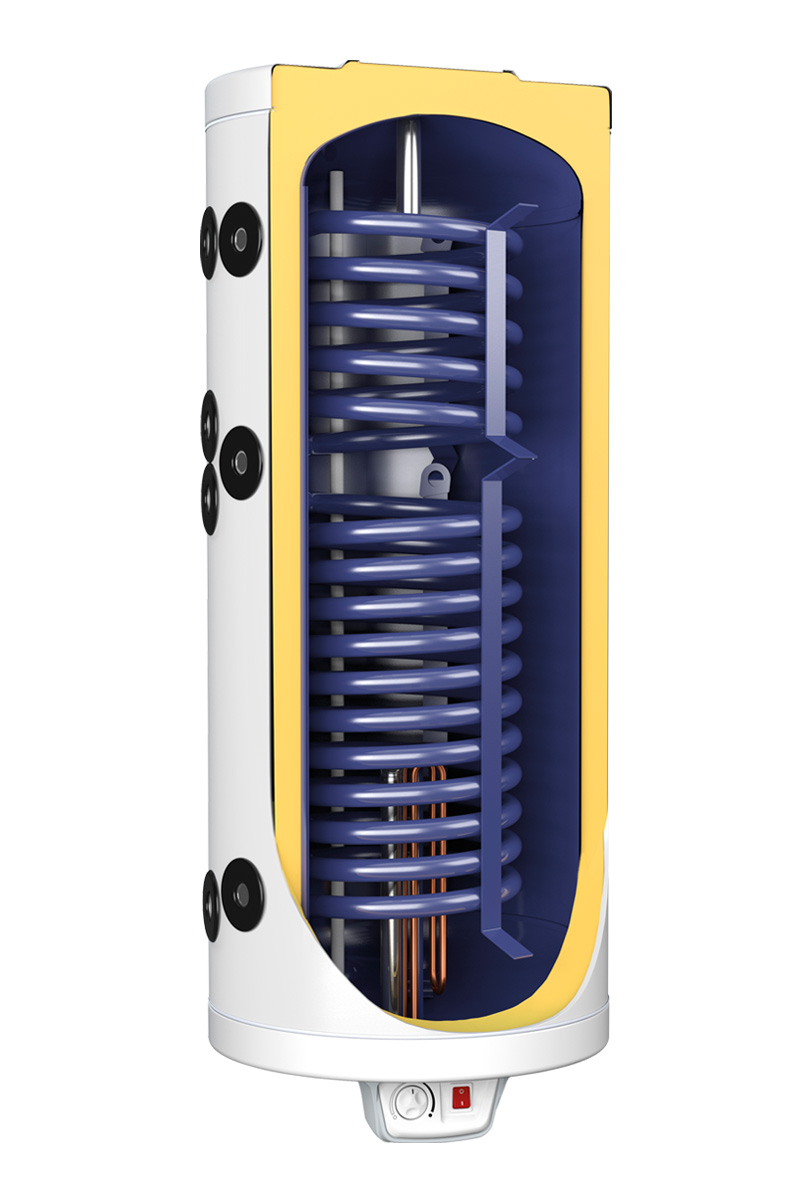

Zásobník ELÍZ EURO 150 T2 pracuje tak, že přenáší teplo z dvou externích zdrojů přes oddělené výměníky tepla na vodu v nádrži. Nádrž je vyrobena z kvalitní oceli s keramickým povlakem zirkonia, který odolává korozi. Výměníky tepla jsou také vyrobeny z oceli a navrženy tak, aby zvládly různé tepelné vstupy. 32 mm silná izolace z polyuretanu bez CFC zajišťuje minimální tepelné ztráty a přispívá ke výkonu jednotky. Výkon systému je ovlivněn tepelnými vlastnostmi zdrojů tepla, průtoky topných okruhů a teplotou okolí. Dva anody poskytují další ochranu proti vnitřní korozi a prodlužují životnost nádrže.

Služba a provoz

Pravidelná údržba zahrnuje kontrolování funkce pojistného ventilu, inspekci anod na známky vyčerpání a ověření integrity elektrických připojení. Termostat umožňuje nastavení teploty mezi 7 a 75°C a vestavěný indikátor poskytuje vizuální potvrzení stavu ohřevu. Bezpečnostní termostat zabrání přehřátí a musí být pravidelně testován. Jednotka nepožaduje plánované intervaly údržby, ale jakákoli neobvyklá hluk, úniky nebo problémy s výkonem by měly být vyšetřeny kvalifikovaným technikem. 5letá záruka na nádrž a 2letá záruka na celou jednotku odrážejí očekávanou odolnost za normálních provozních podmínek.

Nejčastější otázky

Může být zásobník ELÍZ EURO 150 T2 připojen k solárnímu systému?
ANO, jednotka má dva výměníky tepla, které lze připojit k různým médiím, včetně solárních kolektorů. Montér musí zajistit, že průtoky a teploty jsou kompatibilní s parametry jednotky.

Je elektrické topné těleso dostatečné pro rychlý ohřev?
2000 W elektrické topné těleso může zvýšit teplotu vody z 12 na 65°C za 4,7 hodiny. Je vhodné pro pomocný ohřev, ale může být nedostatečné pro vysoké požadavky bez primárního zdroje tepla.

Může být jednotka instalována v kelleru nebo v místnosti pro technologie?
ANO, jednotka je vhodná pro vnitřní instalaci v prostorách se stabilními teplotami a správnou větrací. IP 24 klasifikace poskytuje základní ochranu proti vodě a prachu, ale není vhodná pro venkovní použití.

Jak se řídí teplota během provozu?
Teplota se řídí termostatem na ovládacím panelu, který umožňuje nastavení mezi 7 a 75°C. Vestavěný indikátor potvrzuje, kdy je topné těleso aktivní.
