ELIZ EURO 150 T21 ELZ_3324

Detailní popis produktu

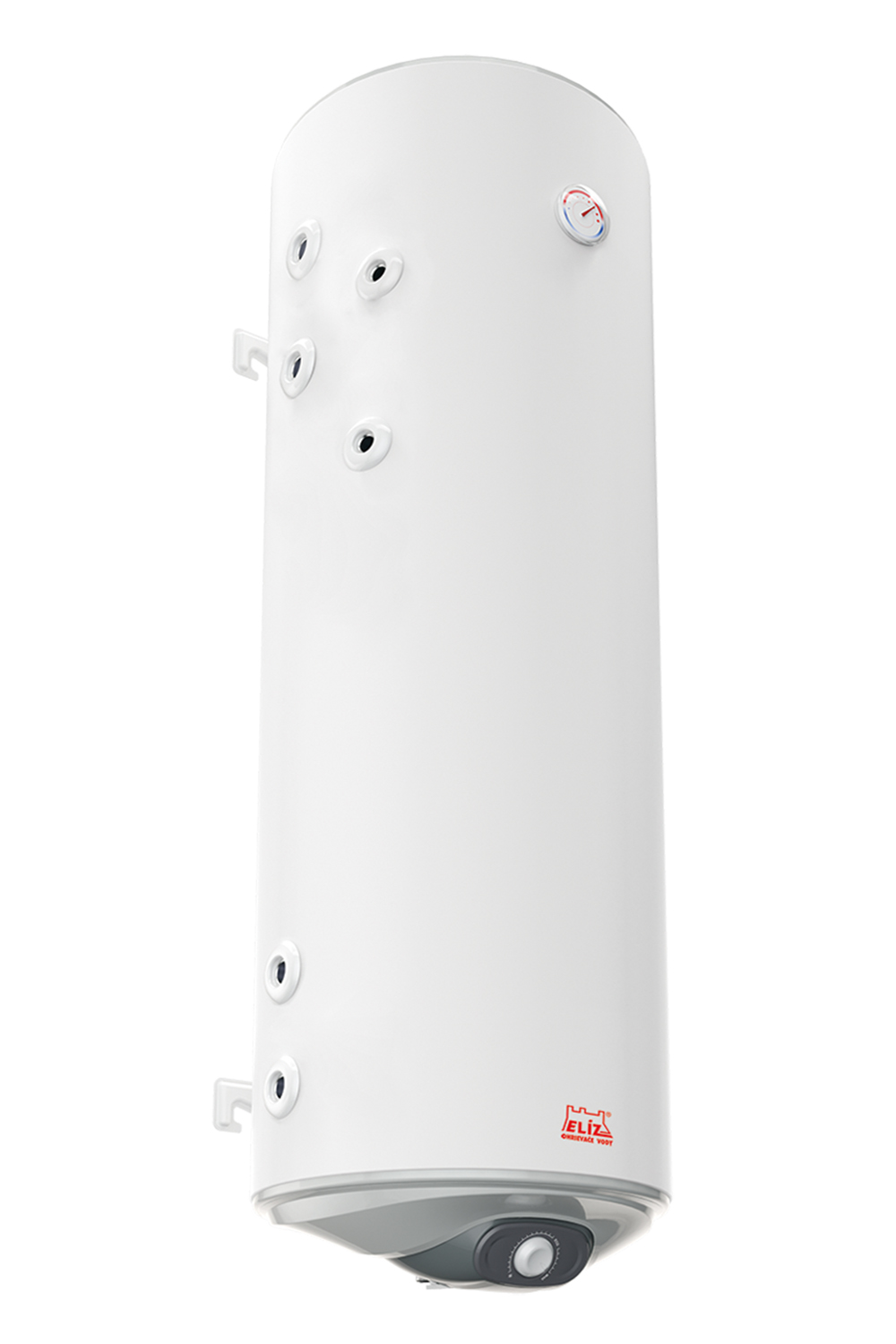

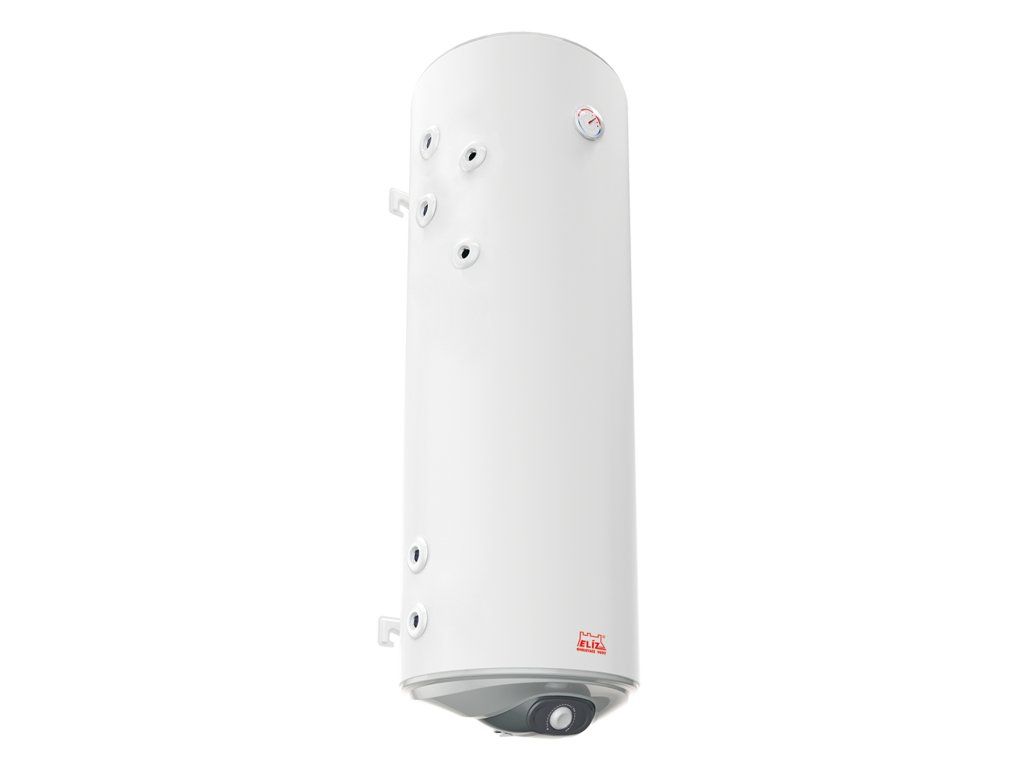

Kombinované ohřívače vody jsou nezbytné v moderních potrubních systémech, zejména v bytových a komerčních budovách, kde je místo omezené a k dispozici jsou různé tepelné zdroje. Model ELIZ EURO 150 T21 je navržen pro svislé zavěšení na stěnu, což jej činí ideálním pro byty, rodinné domky a kompaktní instalace. Integruje dvě topné spirály a elektrický topný prvek, které umožňují současný nebo postupný ohřev z různých médií, například z kotlu a solárního systému. Tato varianta je vhodná pro aplikace, kde musí být ohřívač vysazen na stěnu, přičemž využívá tři různé tepelné zdroje pro optimální účinnost a flexibilitu.

Pro montážní firmy představuje ELIZ EURO 150 T21 kompaktní řešení s nádrží o objemu 120 litrů, která umožňuje sloužit jednomu nebo více odběrovým místům. Ohřívač je navržen pro integraci do centrálního topného systému, s topnými spirálami na levé straně a vodními přívody dole. Kromě toho obsahuje dva porty pro připojení senzorů řízení, což umožňuje monitorování a automatizaci systému. Dvojité topné spirály a elektrický topný prvek zajistí rychlý ohřev vody a spolehlivý provoz v různých montážních situacích.

Technické parametry

Typ	EURO 150 T21
Výkon	2000 W
Napětí	230 V
Proud	10 A
Elektrická ochrana	IP 24
Připojení vody	1/2 palce
Maximální tlak v nádrži	6 bar
Čas ohřevu vody z 12 - 65 °C	4,7 hodiny
Připojení topné spirály	3/4 palce
Povrchová plocha topné spirály S1	0,53 m²
Výkon topné spirály S1	15 kW
Povrchová plocha topné spirály S2	0,53 m²
Výkon topné spirály S2	15 kW
Zavěšení na stěnu	Ano
Pojistný fúz	Ano
Hmotnost	58 kg
Rozměry produktu	Š / V / H: 462 x 1420 mm
Záruka na nádrž	5 let
Záruka na produkt	2 roky
EAN	3800035773019
Kód	ELZ_3324
Značka	ELIZ

Elektrický topný prvek o výkonu 2000 W a dvě topné spirály o výkonu 15 kW poskytují flexibilitu výběru tepelných zdrojů. Přívod vody o průměru 1/2 palce a připojení topných spirál o průměru 3/4 palce zajistí kompatibilitu se standardními potrubními a topnými systémy. Klasifikace IP 24 znamená ochranu proti pevným předmětům a stříkající vodě, vhodná pro vnitřní instalaci. Maximální tlak v nádrži 6 bar je typický pro domácí systémy ohřevu vody a musí být zohledněn při návrhu systému, aby byla zajištěna kompatibilita s regulátory tlaku a expanzními nádoby.

Instalace a připojení

ELIZ EURO 150 T21 je navržen pro svislé zavěšení na stěnu. Instalační proces zahrnuje upevnění ohřívače na stěnu pomocí dodaného háku a zajištění, že nádrž je vodorovně vyrovnána. Přívod vody o průměru 1/2 palce vyžaduje závitové připojení, zatímco porty pro topné spirály o průměru 3/4 palce jsou také závitové. Montážní firmy by měly ověřit, že konstrukce stěny dokáže unést hmotnost ohřívače 58 kg, a že všechna připojení jsou utažena podle specifikací výrobce. Běžné chyby při instalaci zahrnují nesprávné umístění háku, což může vést k nerovnoměrnému rozdělení zatížení, a nedostatečné utěsnění spojení, které může vést ke sice. Ohřívač musí být nainstalován v místě s dostatečným volným prostorem pro údržbu a proudění vzduchu, aby se zabránilo přehřátí.

Kompatibilita a příslušenství

ELIZ EURO 150 T21 je kompatibilní s různými topnými systémy, včetně plynových a olejových kotlů, tepelných čerpadel a solárních systémů. Dvojité topné spirály umožňují současný nebo postupný provoz v závislosti na konfiguraci systému. Pro instalace vyžadující další řízení lze připojit externí senzory k dvěma portům senzorů. Ohřívač obsahuje vestavěný bezpečnostní ventil a uzavírací ventil, což je zásadní pro ochranu systému. Pro standardní instalaci není nutné žádné další příslušenství, protože ohřívač přichází s hákem pro zavěšení a bezpečnostními komponenty.

Technický pozadí pro projektanty

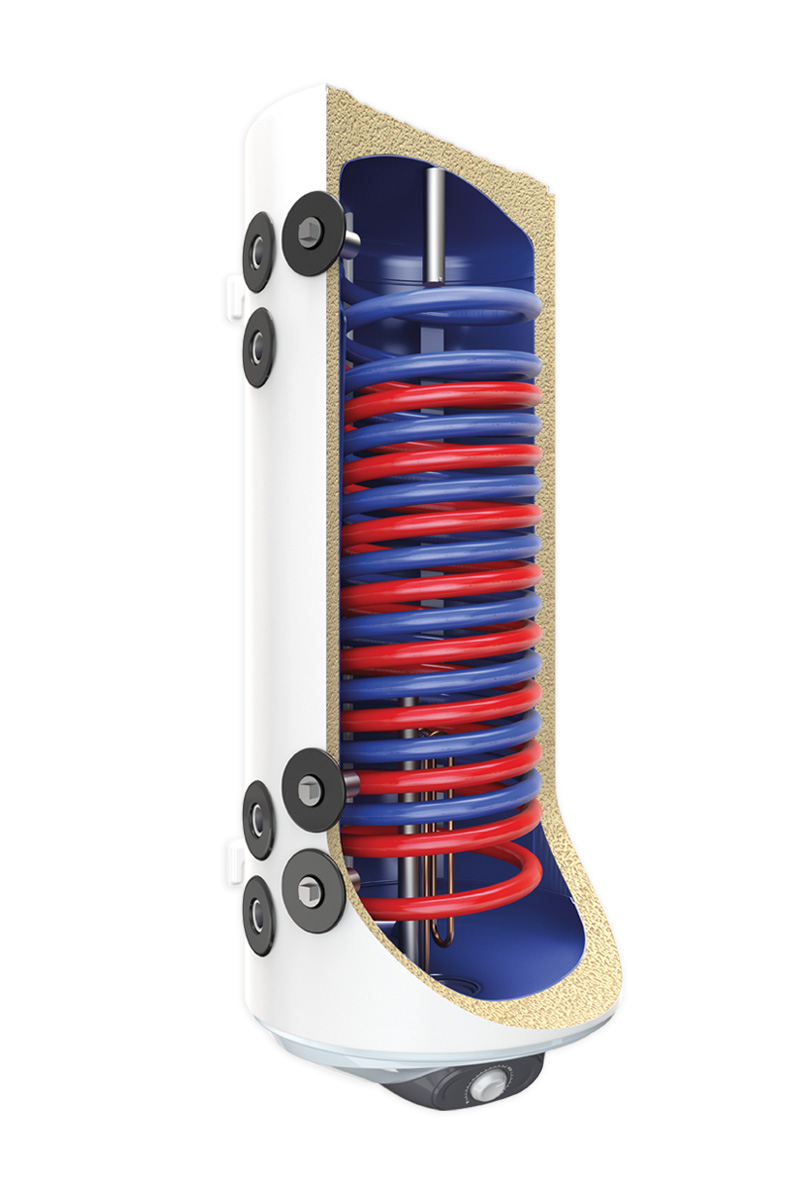

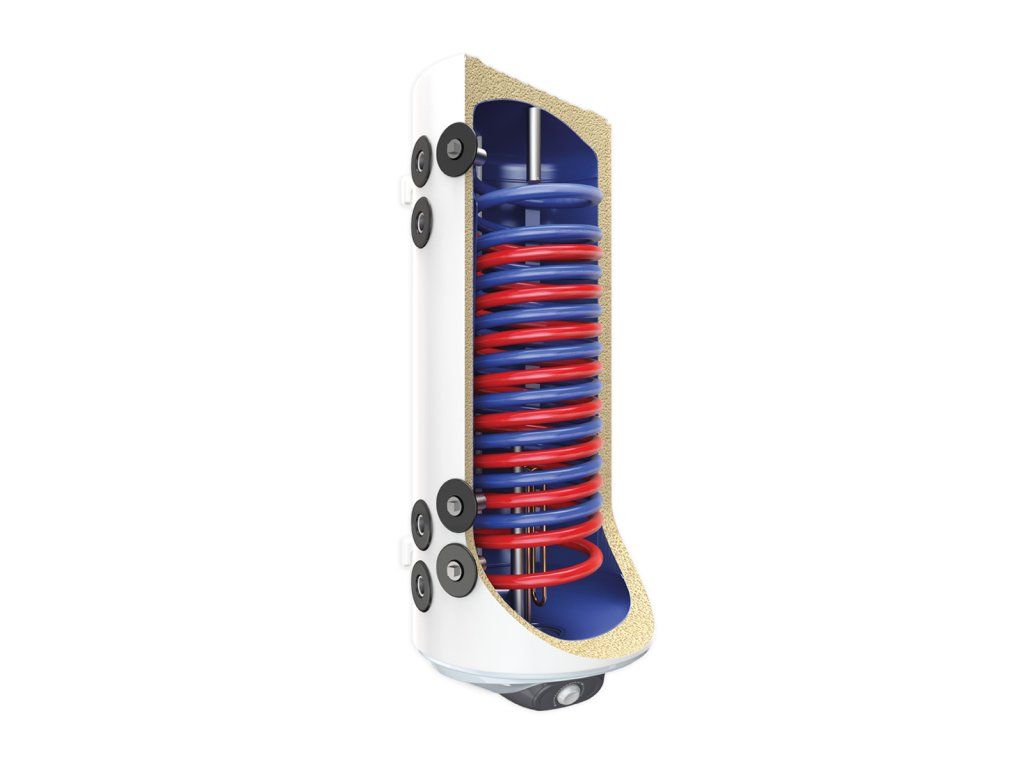

ELIZ EURO 150 T21 pracuje tak, že přenáší teplo z dvou externích zdrojů na vodu v nádrži prostřednictvím měděných topných spirál. Elektrický topný prvek poskytuje sekundární nebo primární zdroj tepla v závislosti na návrhu systému. Nádrž je vyrobena z kvalitní oceli a chráněna zirkóniovou glazurou proti korozi. Izolace z polyuretanu o tloušťce 33 mm bez CFC zajišťuje minimální tepelné ztráty a nízké provozní náklady. Rozměry ohřívače (462 x 1420 mm) umožňují jeho integraci do standardních stěnových dutin. Účinnost systému je ovlivněna průtokem vody skrze topné spirály, teplotou zdroje tepla a kvalitou izolace. Projektanti by měli zajistit, že systém je navržen tak, aby vyhovoval potřebě teplé vody v budově, a že topné spirály jsou kompatibilní s vybranými zdroji tepla.

Údržba a provoz

ELIZ EURO 150 T21 vyžaduje minimální údržbu. Dva magnéziové anody by měly být pravidelně kontrolovány a případně vyměňovány, aby se zabránilo korozi nádrže. Elektrický topný prvek a termostat lze přístupovat přes ovládací panel pro úklid a úpravu. Ohřívač obsahuje tepelný fúz pro ochranu před přehřátím a vodotěsný vypínač s kontrolkou pro provoz s úsporou energie. Režim ECO snižuje spotřebu energie tím, že omezuje maximální teplotu vody na 55 °C. V příručce nejsou uvedena konkrétní intervaly údržby, ale pravidelná kontrola anod a spojení je doporučována, aby byla zajištěna dlouhodobá výkonnost a bezpečnost.

Nejčastější otázky

Může být ELIZ EURO 150 T21 připojen k solárnímu systému a kotelu současně?
Ano, ohřívač má dvě topné spirály, které lze připojit k různým zdrojům tepla, jako je kotel a solární systém. To umožňuje současný nebo postupný ohřev v závislosti na konfiguraci systému.

Je ohřívač vhodný pro instalaci v sklepě?
Ano, klasifikace IP 24 poskytuje ochranu proti stříkající vodě a pevným předmětům, což jej činí vhodným pro vnitřní instalaci. Místo by však mělo být suché a dobře větrané, aby se zabránilo kondenzaci a přehřátí.

Lze ručně nastavit teplotu vody?
Ano, termostat na ovládacím panelu umožňuje ruční nastavení teploty mezi 7 °C a 75 °C. Režim ECO automaticky nastavuje teplotu na 55 °C, aby se snížila spotřeba energie.

Jaký je maximální tlak, který nádrž vydrží?
Nádrž má klasifikaci maximálního tlaku 6 bar, což je typické pro domácí systémy ohřevu vody. Tuto informaci je třeba zohlednit při návrhu systému, aby byla zajištěna kompatibilita s regulátory tlaku a expanzními nádoby.
