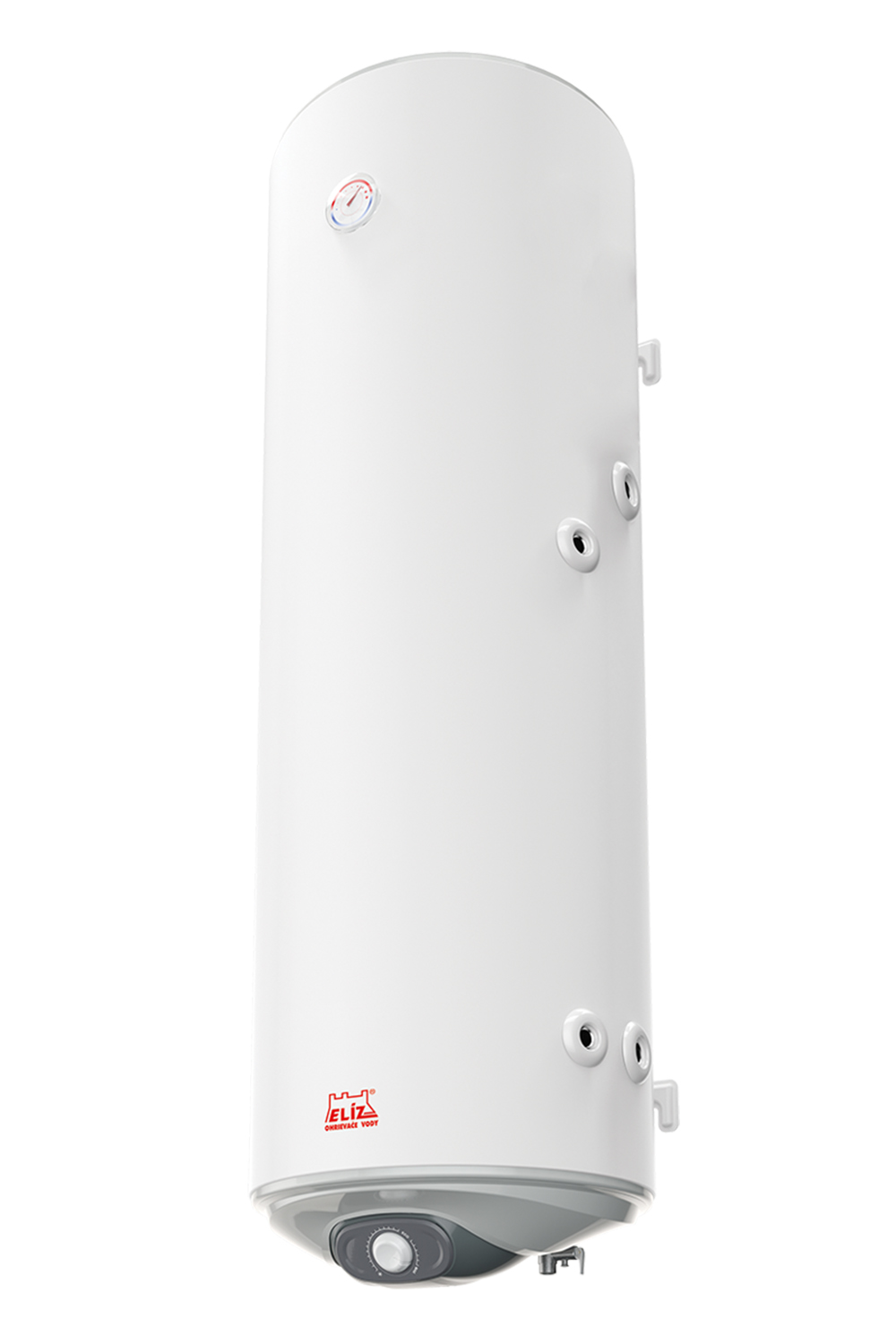

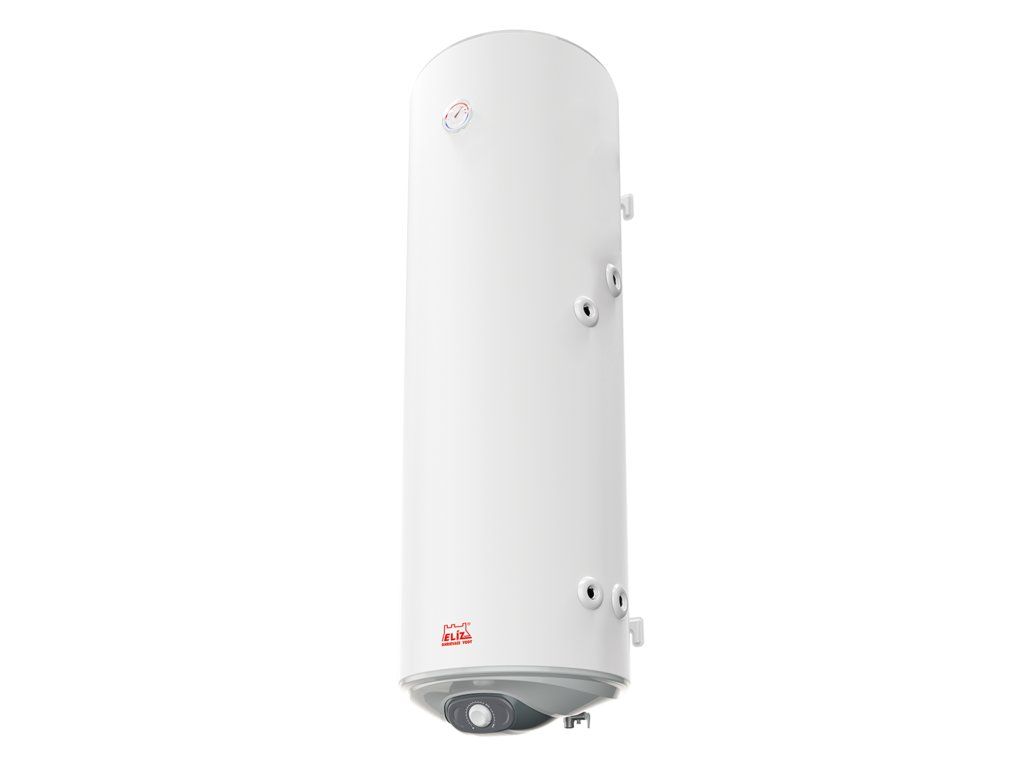

ELÍZ EURO 150 TR

Detailní popis produktu

Kombinované ohřívače jako ELÍZ EURO 150 TR se často používají v bytových a malých komerčních aplikacích, kde je potřeba jak dodávka teplé vody, tak vytápění prostoru. Instalatéři pracující na centrálních topných systémech často integrují takové jednotky do systémů s plynovými nebo olejovými kotly, tepelnými čerpadly nebo jinými tepelnými zdroji. Vertikální uspořádání umožňuje efektivní využití místa v technických místnostech, kotelnách nebo v technických zónách. Jednotka je vhodná pro instalace, kde je poptávka po teplé vodě střední a kde je potřeba doplňkového vytápění pro podlahové nebo radiátory. Kompaktní design a možnost stěnového montáže z ní dělají ideální řešení pro budovy s omezeným prostorovým využitím.

Při výběru kombinovaného ohřívače musí instalatér zvážit tepelnou zátěž, spotřebu vody a kompatibilitu s existujícími topnými systémy. ELÍZ EURO 150 TR je navržen tak, aby se mohl připojit k různým externím zdrojům tepla, což zvyšuje jeho adaptabilitu na různé konfigurace systémů. Integrace jednotky do topného systému vyžaduje pečlivé plánování trubkování, izolace a logiky řízení, aby byl dosažen vyvážený výkon mezi výstupy teplé vody a vytápění.

Technické parametry

typ	EURO 150 TR
výkon	2000 W
napětí	230 V
proud	10 A
elektrická ochrana	IP 24
napojení vody	1/2 palce
maximální tlak v nádrži	6 bar
čas ohřevu vody z 12 do 65°C	4,7 hodiny
napojení výměníku tepla	3/4 palce
povrch výměníku tepla S1	0,89 m²
výkon výměníku tepla S1	26 kW
možnost stěnového montáže	ano
bezpečnostní vypínač	ano
hmotnost	52 kg
rozměry produktu (Š/V/H)	462 x 1420 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035772739
Kód	ELZ_3234
Značka	ELIZ

Technické parametry uvedené výše definují provozní limity a výkony jednotky. Vnitřní elektrické topné těleso s výkonem 2000 W a napájecím napětím 230 V určují požadované elektrické parametry. Maximální tlak 6 bar zajišťuje kompatibilitu se standardními domácími vodovodními systémy. Vstupní vodní připojení 1/2 palce a připojení výměníku tepla 3/4 palce jsou klíčové pro správné rozměření šroubení a průměrů potrubí během instalace. Čas ohřevu vody z 12°C na 65°C 4,7 hodiny je klíčovým faktorem pro určení, zda jednotka vyhovuje požadovanému režimu regenerace pro danou aplikaci.

Instalace a připojení

ELÍZ EURO 150 TR je navržen pro vertikální stěnovou montáž pomocí poskytnutého háku. Před instalací se ujistěte, že povrch stěny je schopen podporovat hmotnost jednotky 52 kg. Vstupní vodní připojení 1/2 palce a připojení výměníku tepla 3/4 palce vyžadují odpovídající závitové šroubení. Zabezpečte všechna připojení vhodnými těsnícími materiály, jako je PTFE pásko nebo stlačovací šroubení. Jednotka obsahuje bezpečnostní vypínač a pojistný ventil; tyto by měly být po instalaci zkontrolovány pro správné umístění a dostupnost. Nekorektní výška montáže nebo špatně zarovnaná potrubní připojení mohou vést k úniku vody nebo neefektivnímu přenosu tepla.

Během instalace ověřte, že elektrické napájení odpovídá specifikacím jednotky (230 V, 10 A, IP 24). Jednotka musí být připojena přes vlastní obvod se vhodným pojistkou nebo jisticím automatickým vypínačem. Vyhněte se umístění jednotky do přímého slunečního světla nebo v blízkosti zdrojů tepla, které by mohly ovlivnit její tepelnou izolaci. Po instalaci proveďte tlakovou zkoušku na straně vody a vizuální kontrolu všech elektrických a mechanických připojení. Běžné chyby zahrnují špatnou orientaci výměníku tepla a nekorektní umístění háku.

Kompatibilita a příslušenství

ELÍZ EURO 150 TR je kompatibilní s různými externími zdroji tepla, jako jsou plynové nebo olejové kotle a tepelná čerpadla. Pro optimální výkon musí být výměník tepla připojen k tepelnému okruhu s minimálním průtokem 0,89 m² a nominálním výkonem 26 kW. Jednotka neobsahuje další komponenty, jako jsou roztažné nádoby nebo oběhová čerpadla; tyto musí být zakoupeny zvlášť v závislosti na konfiguraci systému. Zahrnutý bezpečnostní vypínač a pojistný ventil jsou základní pro integritu systému a nesmějí být vynechány ani upraveny.

Technický pozadí pro projektanty

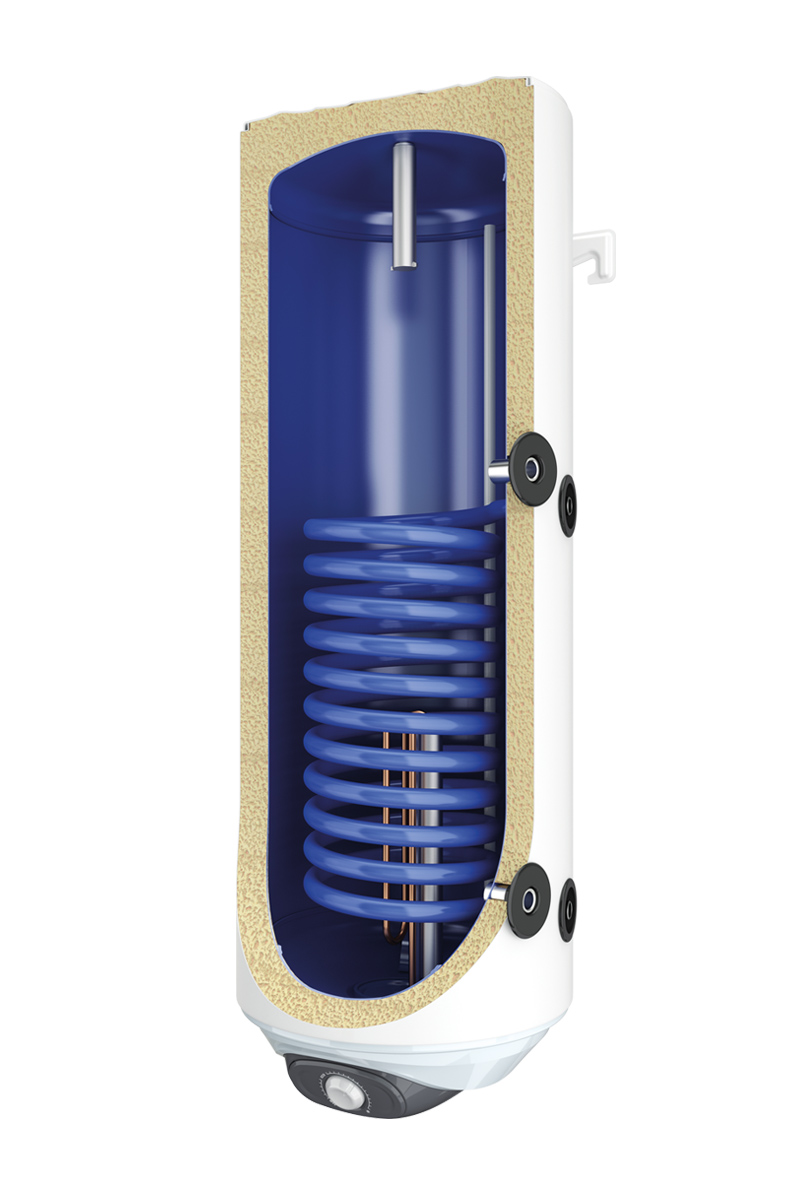

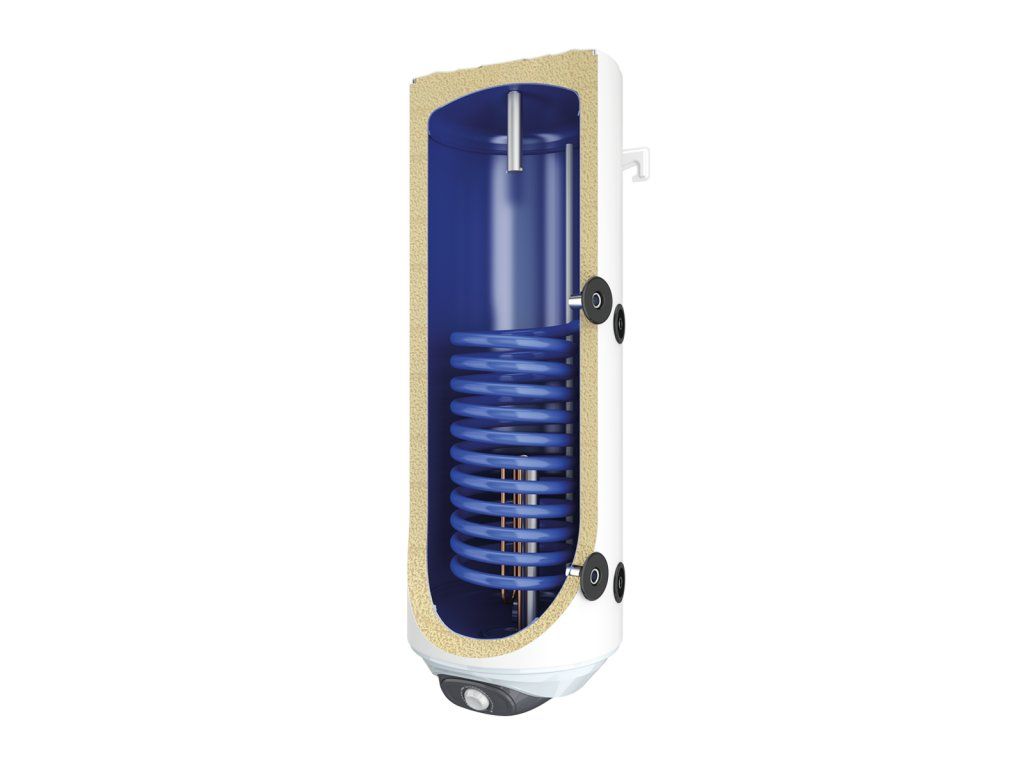

ELÍZ EURO 150 TR funguje jako tlakový akumulační topný zdroj s dvojí funkcí: poskytuje teplou vodu a přenáší teplo do sekundárního okruhu pro vytápění prostoru. Vnitřní nádrž je vyrobena z vysokokvalitní oceli s povrchovou úpravou zirkoniovou glazurou, která zvyšuje odolnost proti korozi. Výměník tepla je také vyroben z oceli a integrován do nádrže, aby umožnil současný ohřev vody a přenos tepla. Izolace z polyuretanu o tloušťce 33 mm bez CFC minimalizuje tepelné ztráty a podporuje energetickou účinnost.

Jednotka se integruje do topného systému prostřednictvím výměníku tepla, který je připojen k oddělenému okruhu přes závitový port 3/4 palce. Tepelný výkon závisí na průtoku a teplotním rozdílu mezi přívodní a odvodní vodou v sekundárním okruhu. Přítomnost dvou magneziových anod poskytuje obětní ochranu proti vnitřní korozi, což výrazně prodlužuje životnost nádrže. Režim EKO snižuje spotřebu energie tím, že omezuje maximální teplotu vody na 55°C, což je pro většinu domácích použití postačující a zároveň minimalizuje tepelné ztráty.

Servis a provoz

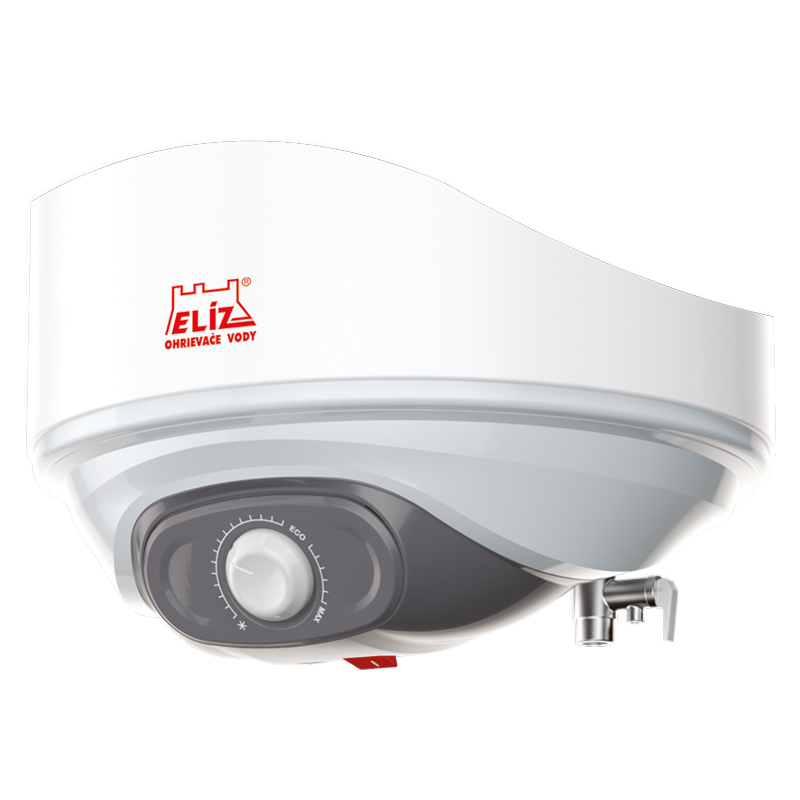

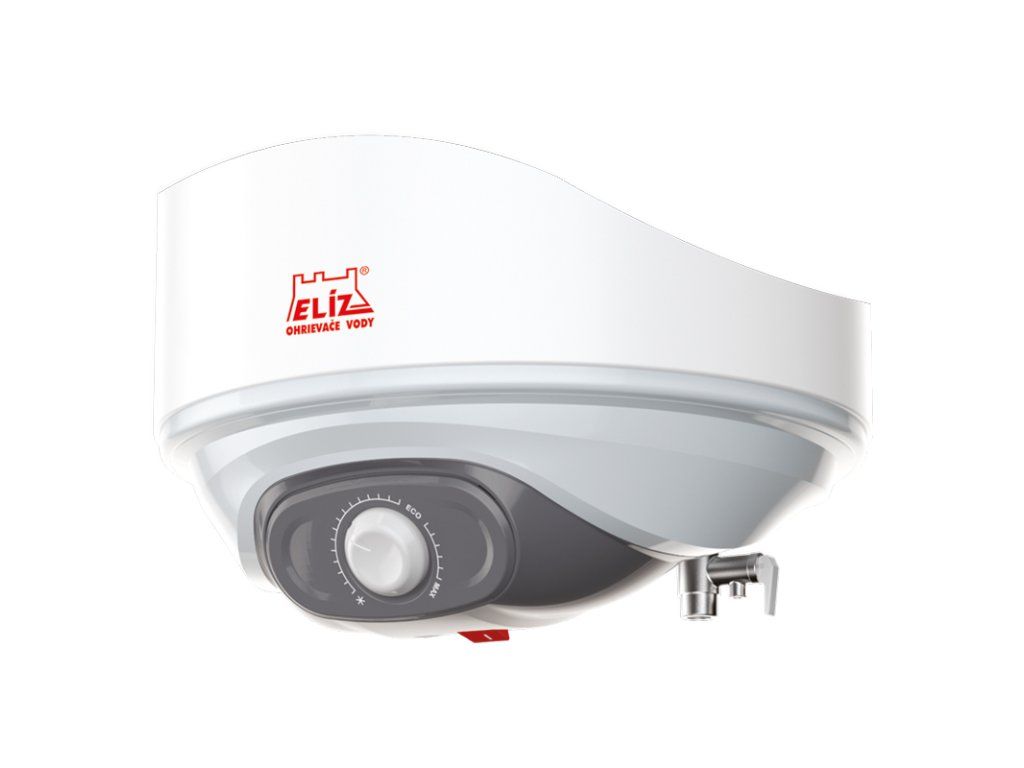

Pravidelný servis ELÍZ EURO 150 TR zahrnuje kontrolování stavu anod a integrity tepelné izolace. Anody by měly být po pěti letech, jak je uvedeno v záruce, zkontrolovány a případně vyměněny. Pojistný ventil a bezpečnostní vypínač by měly být pravidelně testovány, aby fungovaly správně. Během provozu umožňuje termostat nastavení teploty mezi 7°C a 75°C, s režimem EKO, který nastavuje výchozí hodnotu na 55°C. Funkce ochrany proti mrazu zabrání poškození v nevyhřívaných prostorách tím, že udržuje minimální teplotu.

Instalatéři by měli zajistit, že jednotka je přístupná pro servis a že ovládací panel je dobře viditelný. Indikační světlo na vypínači poskytuje vizuální potvrzení stavu ohřevu. Pokud jednotka dlouhodobě není využívána, měla by být vyčerpána a vyplavena, aby se zabránilo usazování usazenin. Záruka pokrývá nádrž po dobu pěti let a celkový produkt po dobu dvou let, za předpokladu, že jednotka je instalována a udržována podle pokynů výrobce.

Nejčastější otázky

Může být ELÍZ EURO 150 TR připojen k kondenzačnímu kotli?
Ano, jednotka může být připojena k kondenzačnímu kotli přes port výměníku tepla. Ujistěte se, že výkon kotle odpovídá kapacitě výměníku tepla 26 kW.

Je režim EKO dostatečný pro běžné domácí použití?
Ano, režim EKO nastavuje teplotu vody na 55°C, což je pro většinu domácích aplikací postačující a zároveň snižuje spotřebu energie a tepelné ztráty.

Kolikrát je třeba anody vyměnit?
Podle pokynů výrobce by měly být anody zkontrolovány a případně vyměněny po pěti letech, aby byla zachována ochrana proti korozi nádrže.

Co dělat, pokud se často aktivuje pojistný ventil?
Pokud se pojistný ventil často aktivuje, zkontrolujte tlak vody v systému a ujistěte se, že roztažná nádoba je správně veliká a funguje. Vysoký tlak nebo přehřátí mohou signalizovat poruchu systému.
