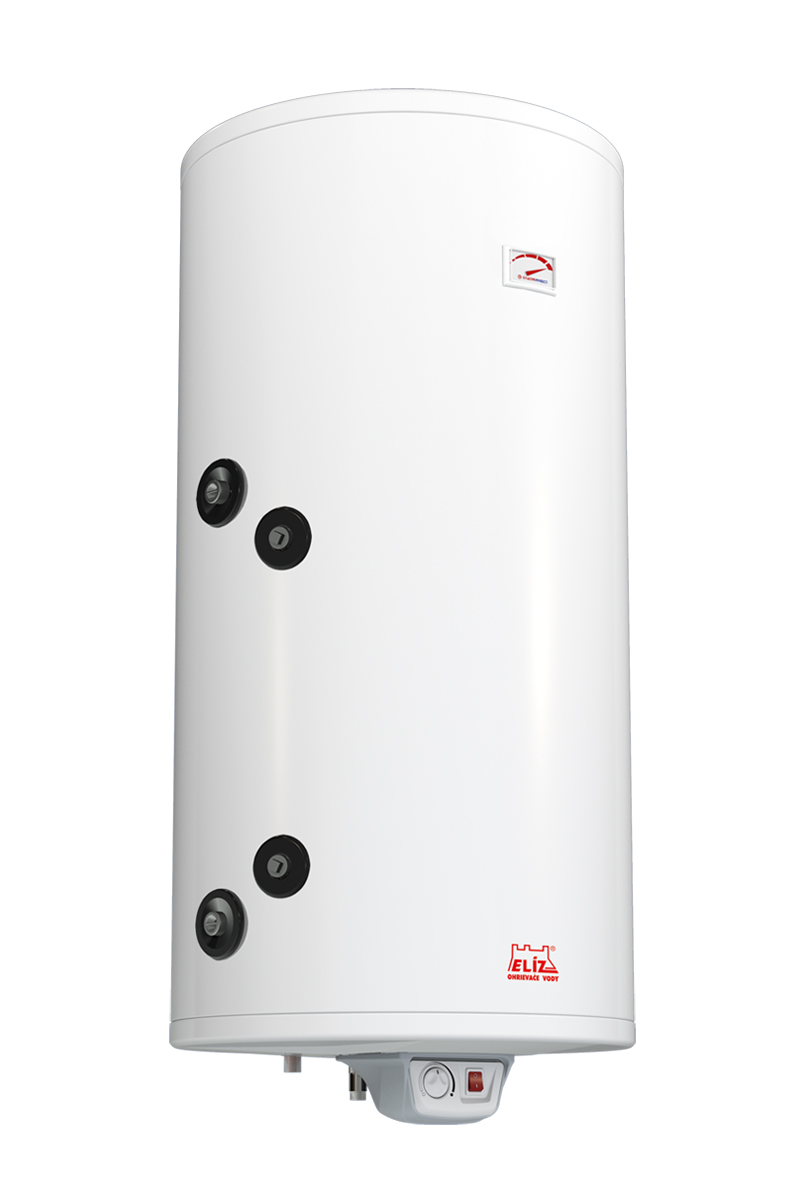

ELÍZ EURO 200 T | ELZ_3316 | 200 L | Nástěnný ohřívač vody

Detailní popis produktu

ELÍZ EURO 200 T je všestranné řešení pro ohřev vody, navržené pro instalaci v bytových i komerčních budovách, kde je potřeba spolehlivý zásobování horkou vodou pro jeden nebo více vývodů. Často se používá v kuchyních, koupelnách a v pracovních prostorech, kde je místo omezené a preferuje se nástěnná montáž. Jednotka integruje elektrické topné těleso a výměník tepla, což umožňuje připojení k externímu zdroji tepla, např. kotlu. Tato dvojí funkce z ní dělá vhodný prvek pro hybridní systémy, kde primární zahřátí zajišťuje kotel a doplňkové topení elektrické těleso. Montéry tento model často používají v systémech, kde je prioritou energetická účinnost a flexibilita systému, např. při rekonstrukcích nebo novostavbách s kombinovanými zdroji tepla.

Jednotka je navržena pro svislé nástěnné montáž a obsahuje zabudovaný závěsný hák pro bezpečnou instalaci. Vstupy pro vodu a topný obvod jsou umístěny tak, aby byly při instalaci a údržbě snadno dostupné. Ohřívač je vybaven dvěma anodovými tyčemi, které chrání nádrž před korozi a prodlužují její životnost. Kombinace elektrického topení a výměníku tepla zajistí nepřetržitý zásobování horkou vodou i v systémech s kolísavým zásobováním teplem.

Technické parametry

typ	EURO 200 T
výkon	2000 W
napětí	230 V
proud	10 A
elektrická ochrana	IP 24
vodní připojení	1/2 palce
maximální tlak v nádrži	6 bar
čas ohřevu z 12 do 65°C	6,3 hodiny
hose připojení	3/4 palce
hose povrchová plocha S1	0,89 m²
hose výkon S1	26 kW
nástěnné připojení	ano
bezpečnostní pojistka	ano
hmotnost	67 kg
rozměry produktu	šířka / výška / hloubka: 586 x 1255 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035730180
Kód	ELZ_3316
Značka	ELIZ

Technické parametry ELÍZ EURO 200 T jsou důležité pro správné rozměření systému a jeho integraci. 2000 W elektrické topné těleso zajistí rychlé ohřátí, když výměník tepla nestačí, zatímco 26 kW výměník umožňuje efektivní přenos tepla z externího zdroje. Maximální provozní tlak 6 bar je třeba zohlednit při připojení k potrubí s vodovodem. IP 24 značí, že elektrické komponenty jsou chráněny proti stříkající vodě, což z něj dělá vhodný prvek pro použití ve vlhkém prostředí. Čas ohřevu z 12 do 65°C (6,3 hodiny) je klíčovým faktorem pro určení reakční doby systému a spotřeby energie.

Instalace a připojení

ELÍZ EURO 200 T je navržen pro svislé nástěnné montáž a vyžaduje pevné upevnění na zdivu. Instalace zahrnuje připojení vodovodu přes 1/2 palcové závitové vstupy a topného obvodu přes 3/4 palcové závitové připojení. Je důležité zajistit, že tlak vody nepřekročí 6 bar a že elektrické napájení je správně dimenzováno pro 230 V a 10 A. Jednotka obsahuje zabudovaný hák pro nástěnné připojení a hmotnost 67 kg musí být podporována konstrukcí zdi.

Běžné chyby při instalaci zahrnují nesprávnou orientaci jednotky, nedostatečné upevnění háku a špatné těsnění připojení. Je také důležité ověřit, že elektrický obvod je chráněn vhodnou pojistkou nebo jisticím automatickým vypínačem. Při instalaci je třeba potvrdit přítomnost dvou anodových tyčí, aby byla zajištěna dlouhodobá ochrana proti korozi. Jednotka by měla být instalována v místě, které umožňuje snadný přístup k ovládacímu panelu a připojením pro údržbu a kontrolu.

Kompatibilita a příslušenství

ELÍZ EURO 200 T je kompatibilní s různými externími zdroji tepla, včetně kotlů a tepelných čerpadel, díky svému výměníku tepla. Je vhodný pro integraci do stávajících elektrických systémů, pokud elektrické napájení splňuje požadavky 230 V a 10 A. Jednotka nepotřebuje žádné další příslušenství pro základní provoz, ale doporučuje se nainstalovat redukční ventil, pokud je vstupní tlak vody vyšší než 6 bar. Do systému by měl být zahrnut i ventil pro uvolnění tlaku a teploty pro bezpečnost. Pro tento model nejsou uvedeny žádné související produkty, takže všechny potřebné komponenty je třeba získat zvlášť.

Technický popis pro projektanty

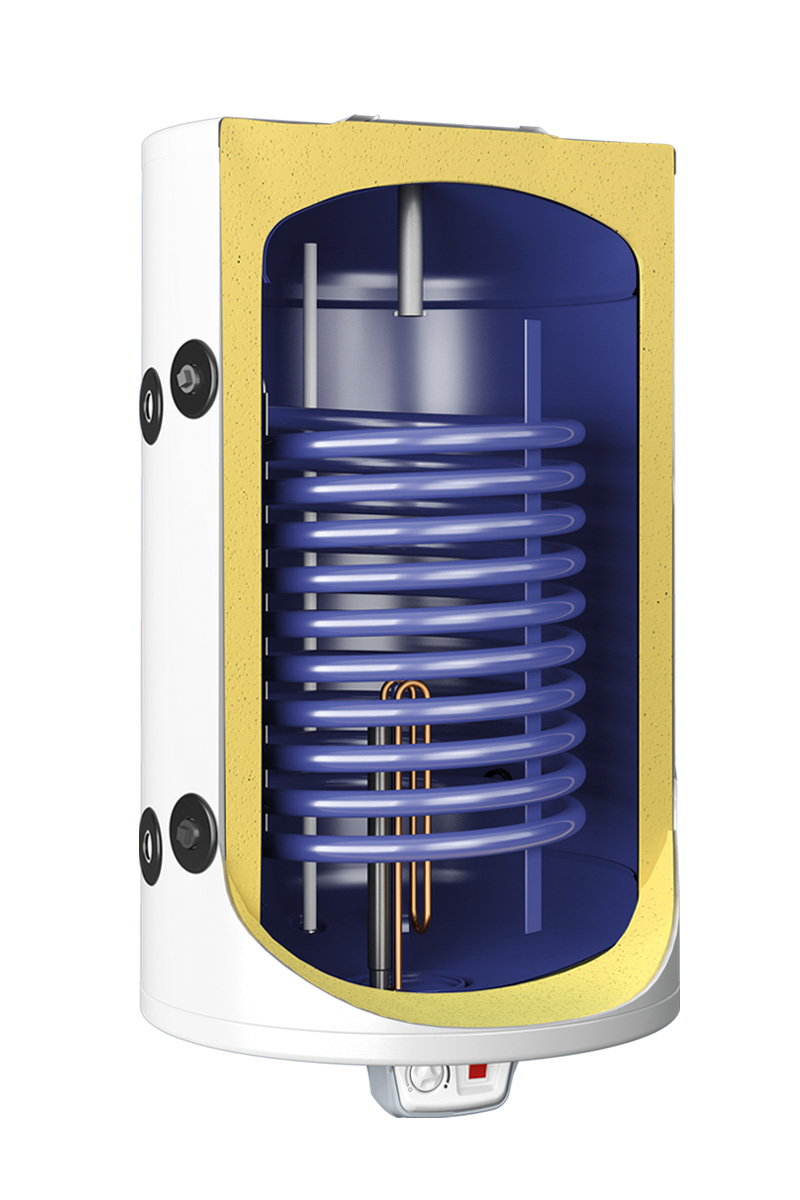

ELÍZ EURO 200 T funguje kombinací elektrického topení a výměníku tepla. Elektrické topné těleso zajišťuje rychlé ohřátí, když výměník tepla nestačí, zatímco výměník přenáší teplo z externího zdroje, např. kotle. Nádrž je vyrobena z kvalitní oceli a je pokryta vrstvou zirkónové glazury, která zvyšuje odolnost proti korozi. Výměník tepla je také vyroben z oceli a je navržen tak, aby odolával tepelným zátěžím opakovaných cyklů ohřevu.

Nádrž je izolována 43 mm silnou pěnou z polyuretanu bez CFC, což minimalizuje tepelné ztráty a snižuje spotřebu energie. Dvě anodové tyče poskytují obětní ochranu nádrže, což výrazně prodlužuje její životnost. Termostat umožňuje přesnou regulaci teploty v rozsahu 7 až 75°C a obsahuje režim ECO, který omezuje teplotu na 55°C pro úsporu energie. Integrace výměníku tepla do systému umožňuje využití obnovitelných nebo odpadních zdrojů tepla, což z něj dělá vhodný prvek pro energeticky účinné návrhy budov.

Údržba a provoz

Pravidelná údržba ELÍZ EURO 200 T zahrnuje kontrolování anodových tyčí na známky opotřebení a jejich včasné výměny. Nádrž by měla být kontrolována na korozi a netěsnosti a připojení by měla být zkontrolována na pevnost a těsnost. Elektrické komponenty by měly být testovány na správné fungování, včetně termostatu a tepelného vypínače. Jednotka je vybavena zabudovaným tepelným vypínačem, který brání přehřátí a by měl být kontrolován během pravidelné údržby.

Intervaly údržby anodových tyčí a nádrže nejsou v popisu uvedeny, ale doporučuje se kontrolovat je alespoň jednou za pět let. Jednotka obsahuje zabudovaný bezpečnostní ventil a zpětný ventil, které by měly být testovány na správné fungování. Režim ECO lze použít k snížení spotřeby energie omezením maximální teploty na 55°C. Jednotka je také vybavena vodotěsným vypínačem se stavovým indikátorem, který umožňuje ruční ovládání topného tělesa, když je místnost neobsazená.

Nejčastější otázky

Může být ELÍZ EURO 200 T připojen k kotlu?
ANO, jednotka obsahuje výměník tepla, který umožňuje připojení k externímu zdroji tepla, např. koutu. 3/4 palcové závitové připojení se používá pro topný obvod.

Je jednotka vhodná pro svislé nástěnné montáž?
ANO, ELÍZ EURO 200 T je navržen pro svislé nástěnné montáž a obsahuje zabudovaný hák pro bezpečnou instalaci. Hmotnost 67 kg musí být podporována zdivem.

Jaký je maximální provozní tlak?
Jednotka je dimenzována pro maximální provozní tlak 6 bar. Je důležité zajistit, aby vstupní tlak vody nepřekročil tuto mez, aby nedošlo k poškození nádrže a připojení.

Může být teplota ručně ovládána?
ANO, jednotka obsahuje termostat na ovládacím panelu, který umožňuje ruční regulaci teploty v rozsahu 7 až 75°C. Je k dispozici i režim ECO, který omezuje teplotu na 55°C pro úsporu energie.
