ELIZ EURO 300 S2

Detailní popis produktu

ELIZ EURO 300 S2 je výkonný ohřívač teplé vody pro bytové i komerční instalace, kde se využívá více zdrojů tepla. Často se používá v systémech kombinujících solární teplo, centrální topení a elektrické topení. Jednotka je vhodná pro integraci do větších topných systémů, kde je potřeba stabilní zásoba teplé vody. Montážní firmy ji často používají v systémech, kde jsou již nainstalovány solární kolektory nebo tepelná čerpadla, a kde je potřeba záložní nebo špičkové elektrické topení. Design umožňuje bezproblémové připojení k existující infrastruktuře, což z ní dělá ideální řešení pro rekonstrukce nebo nové stavby s hybridními topnými strategiemi.

S kapacitou nádrže 300 L a dvěma výměníky tepla umožňuje jednotka současné ohřev z více zdrojů. Elektrický topný prvek poskytuje spolehlivou zálohu, zajišťující dostupnost teplé vody i tehdy, když externí zdroje nefungují. Kompaktní rozměry a stojatý design z ní dělají vhodnou volbu pro instalaci do strojoven, sklepů nebo technických místností s omezeným prostorem. Jednotka je navržena pro použití v systémech se solárními kolektory, centrálním topením a tepelnými čerpadly, což z ní dělá flexibilní komponentu v hybridních topných systémech.

Technické parametry

Technické parametry ELIZ EURO 300 S2 jsou důležité pro správné rozměření a integraci systému. Elektrický topný prvek o výkonu 3 x 2000 W zajistí rychlý ohřev, zatímco dva výměníky tepla umožňují integraci s solárním nebo centrálním topným systémem. Napojení vody a potrubí o průměru 3/4 palce jsou standardní pro většinu evropských potrubních systémů. IP 24 znamená ochranu proti pevným předmětům a stříkající vodě, což je vhodné pro vnitřní použití. Maximální tlak v nádrži 6 bar je třeba vzít v úvahu při připojení k systémům s vysokým tlakem. Tepelné ztráty 2,6 kWh/24h jsou relativně nízké a přispívají k energetické efektivitě. Čas ohřevu z 12 do 65 °C 3,3 hodiny je vhodný pro většinu domácích a komerčních aplikací.

Instalace a připojení

Instalace ELIZ EURO 300 S2 vyžaduje stabilní podlahu kvůli stojatému designu a hmotnosti 90 kg. Jednotka musí být umístěna tak, aby byly k dispozici všechna připojení a ovládací prvky. Vstupní a výstupní připojení o průměru 3/4 palce vyžadují standardní evropské potrubní nářadí. Dva výměníky tepla (S1 a S2) musí být připojeny k příslušným zdrojům tepla pomocí potrubí o průměru 3/4 palce. Připojení pro oběh uprostřed nádrže umožňuje připojení k oběhovému čerpadlu, pokud je potřeba. Montážní firmy by měly zajistit, že elektrické napájení je 400 V a že obvod je chráněn jisticím automatickým vypínačem 3 x 16 A. IP 24 znamená, že jednotka je vhodná pouze pro vnitřní použití. Běžné chyby při instalaci zahrnují nesprávné elektrické zapojení, nedostatečné upevnění jednotky a nesprávné připojení výměníků tepla. Pojistný ventil musí být připojen k odvodovému bodu, aby bylo zajištěno správné uvolnění tlaku.

Kompatibilita a příslušenství

ELIZ EURO 300 S2 je kompatibilní s různými topnými systémy, včetně solárních kolektorů, centrálních kotlů a tepelných čerpadel. Dva výměníky tepla umožňují současný provoz více zdrojů tepla. Jednotka podporuje integraci s řídicími systémy prostřednictvím tří senzorových portů pro monitorování teploty. Další příslušenství může zahrnovat oběhové čerpadlo, expanzní nádoba a externí řídicí panel. Pro tento model nejsou uvedeny konkrétní příslušenství, ale doporučuje se použít standardní potrubní komponenty pro připojení a řídicí systémy pro optimální výkon.

Technický popis pro projektanty

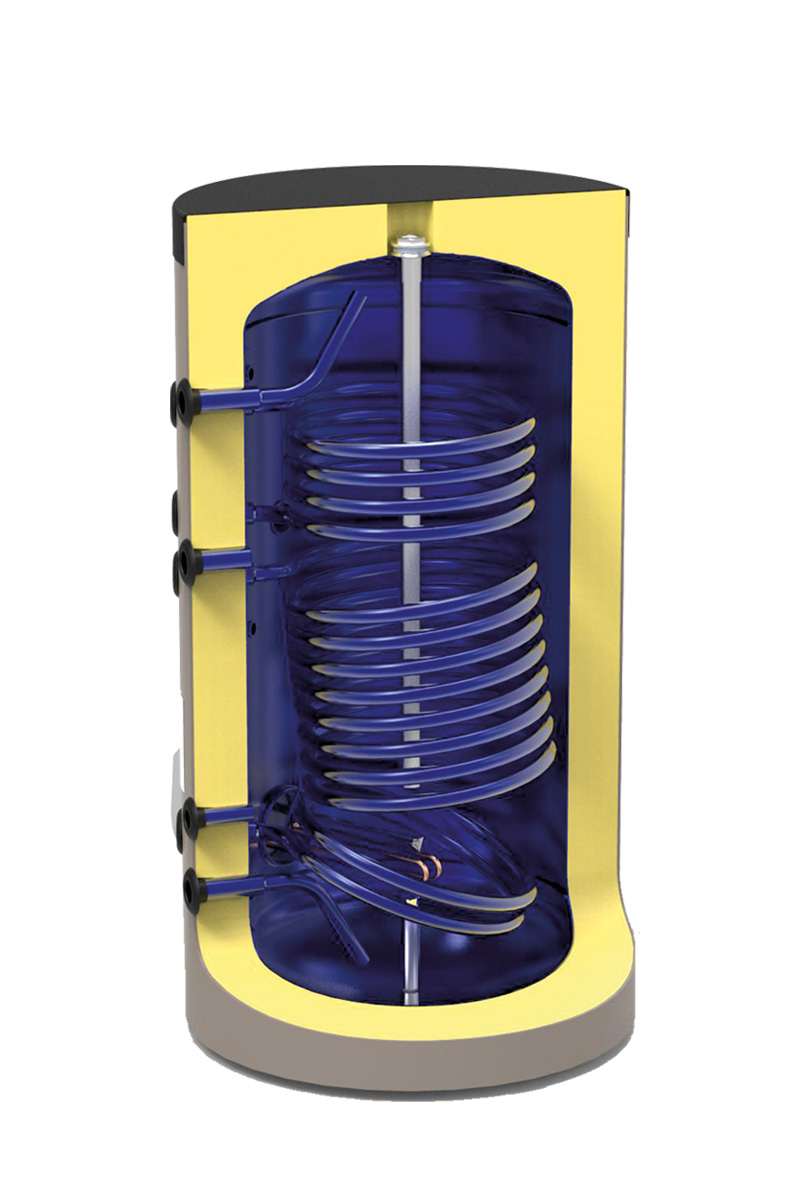

ELIZ EURO 300 S2 pracuje tím, že ohřívá vodu pomocí elektrického topného prvku a dvou výměníků tepla. Elektrický prvek je umístěn na dně nádrže a je řízen termostatem, který umožňuje regulaci teploty mezi 30 a 75 °C. Dva výměníky tepla (S1 a S2) jsou umístěny uprostřed nádrže a jsou navrženy tak, aby přenášely teplo z externích zdrojů, jako jsou solární kolektory nebo centrální topné systémy. Nádrž je vyrobena z kvalitní oceli a je chráněna zirkóniově pokoveným sklovitým povlakem, který zabraňuje korozi a prodlužuje životnost nádrže. Dvojitý anodový systém ochrany, který se skládá ze dvou anod z magnéziové slitiny, dále zvyšuje odolnost proti korozi. Nádrž je izolována vysokou hustotou polyuretanové pěny o tloušťce 85 mm, aby se minimalizovaly tepelné ztráty. Design umožňuje efektivní přenos tepla a využití energie, což z ní dělá vhodnou volbu pro systémy, kde se využívá více zdrojů tepla. Integrace do systému závisí na konfiguraci externích zdrojů tepla a použitého řídicího systému.

Údržba a provoz

Pravidelná údržba ELIZ EURO 300 S2 zahrnuje kontrolování anod na korozi a jejich výměnu při potřebě. Elektrický topný prvek by měl být kontrolován na známky opotřebení nebo poškození. Výměníky tepla by měly být kontrolovány na zablokování nebo usazeniny, zejména pokud je systém používán s tvrdou vodou. Pojistný ventil by měl být pravidelně testován, aby byl zajištěn správný provoz. Termostat by měl být kalibrován, pokud regulace teploty přestane být přesná. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět roční inspekce, aby byl zajištěn optimální výkon. Jednotka je vybavena šestistupňovým bezpečnostním systémem, včetně tepelného pojistku, který zabrání přehřátí. Indikační světlo a displej teploty poskytují reálné informace o stavu systému. Kovový pojistný ventil o průměru 3/4 palce s uzavíracím ventilem je nedílnou součástí jednotky a nesmí být odstraněn nebo upraven.

Nejčastější otázky

Může být ELIZ EURO 300 S2 připojen k solárnímu systému?
ANO, jednotka je vybavena dvěma výměníky tepla (S1 a S2), které lze připojit k solárnímu systému. Výměníky tepla umožňují přenos tepla z solárních kolektorů do vody v nádrži.

Je možné nainstalovat další topný prvek do ELIZ EURO 300 S2?
ANO, jednotka umožňuje instalaci dalšího topného prvku s připojením G6/4 palce uprostřed nádrže. To poskytuje další kapacitu pro ohřev, pokud je potřeba.

Jaký je maximální tlak v nádrži ELIZ EURO 300 S2?
Maximální tlak v nádrži je 6 bar. Tento parametr je třeba vzít v úvahu při připojení k systémům s vysokým tlakem, aby nebyl překročen limit.

Jak funguje dvojitý anodový systém ochrany v ELIZ EURO 300 S2?
Dvojitý anodový systém ochrany se skládá ze dvou anod z magnéziové slitiny instalovaných v nádrži. Tyto anody se obětují, aby chránily nádrž před korozi, prodlužují její životnost a zajišťují dlouhodobý výkon.

Dokumenty ke stažení

• Technický list (PDF)
