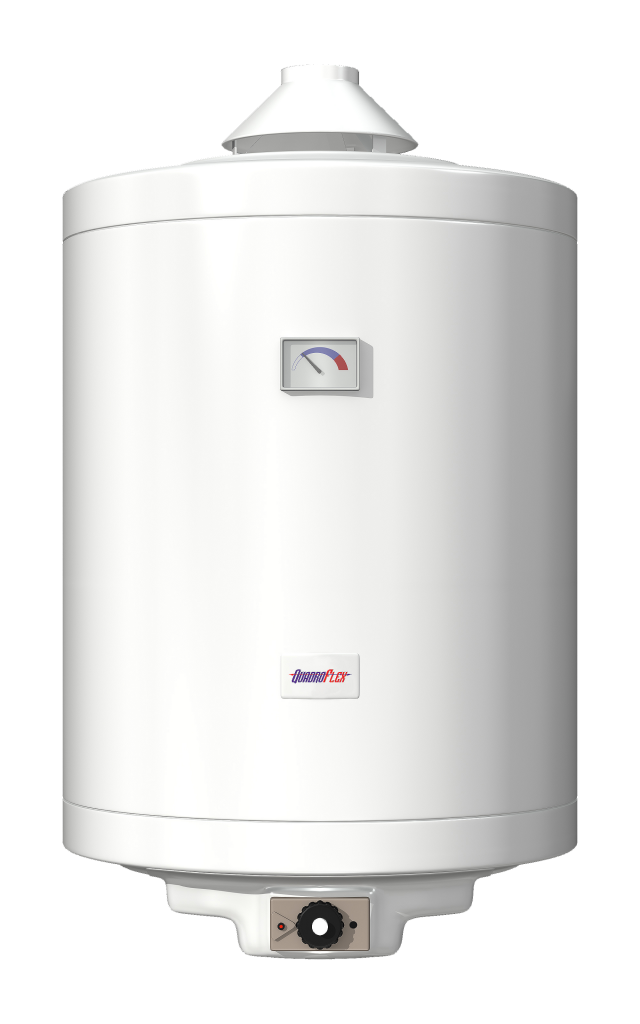

QUADROFLEX QF 150ZKO
Kód: 2132122701Související produkty
Detailní popis produktu
Tento plynový ohřívač se často instaluje v pomocných místnostech, kotelňách a technických zónách bytových a malých komerčních budov. Jednotka je navržena pro svislé stěnové upevnění a integruje se do centrálních systémů teplé vody. Instalatéři ho najdou vhodný pro aplikace vyžadující kompaktní a efektivní řešení s technologií přímého hoření. Systém vyžaduje správně rozměřený komín a plynové potrubí pro zajištění bezpečného a efektivního provozu.
QUADROFLEX QF 150ZKO je určen pro provoz na zemní plyn a funguje v rámci standardních domácích plynových sítí. Návrh zajišťuje stabilní výkon za různých zátěžových podmínek a zahrnuje funkce pro spolehlivé zapalování a řízení spalování. Cylindrický tvar a svislé uspořádání ho činí ideálním pro prostory s omezeným prostorovým využitím. Je kompatibilní se standardními konfiguracemi komínů a nepotřebuje dodatečný zásobník díky principu okamžitého ohřevu.
Technické parametry
| Typ plyn | zemní plyn |
|---|---|
| Maximální provozní teplota | 80 °C |
| Maximální povolený tlak nádrže | 6 bar |
| Vstupní plynový tlak | 25 mbar |
| Hodnota NOx | 56 mg/kWh |
| Maximální teplota spalinového výfuku | 55 °C |
| Výkon | 6,3 kW |
| Hodnota emisí NOx | max. 56 mg/kWh |
| Diameter výfukového potrubí | 80 mm |
| Energetická třída ERP | A |
| Výška | 1352 mm |
| Diameter | 515 mm |
| Záruka | 2 roky |
| Netová hmotnost | 56 kg |
| Způsob upevnění ohřívače | Svislé stěnové |
| EAN | 5995935906358 |
| Kód | 2132122701 |
| Značka | QUADROFLEX |
Instalace a připojení
Instalační proces začíná upevněním jednotky svisle na stabilní stěnu pomocí dodaných montážních konzol. Plynové přívody musí používat vhodné ocelové nebo měděné potrubí, přičemž všechny spoje musí být utěsněny schválenými materiály. Plynový tlak musí být nastaven na 25 mbar pomocí kalibrovaného regulátoru. K potrubí s vnitřním průměrem odpovídajícím 80 mm výfukovému potrubí je třeba připojit komín, aby se zabránilo zpětnému tlaku a zajistilo úplné spalování. Všechna připojení by měla být při uvedení do provozu kontrolována na netěsnosti pomocí mýdlového roztoku. Běžné chyby při instalaci zahrnují nesprávné zarovnání komína, nedostatečnou podporu stěny a nekontrolu nastavení plynového tlaku. Je důležité potvrdit, že cesta komína je volná od překážek a že jednotka je umístěna daleko od hořlavých materiálů. Výška 1352 mm a průměr 515 mm by měly být také zohledněny při plánování místa pro instalaci.Kompatibilita a příslušenství
Tato verze je navržena pro integraci se standardními plynovými sítěmi a komínovými systémy. Vzhledem ke svému principu okamžitého ohřevu nepotřebuje dodatečné zásobníky nebo vyrovnávací nádrže. Pro optimální výkon se doporučuje regulátor tlaku nastavený na 25 mbar. Příslušenství, jako jsou plynové uzavírací ventily, adaptéry pro komín a montážní materiál, je obvykle potřeba, ale musí být zakoupeno zvlášť.Technický pozadí pro projektanty
QUADROFLEX QF 150ZKO pracuje na principu přímého hoření, kde zemní plyn je zapalován pomocí piezoelektrického jiskření. Výměník tepla přenáší tepelnou energii z spalovací komory na proud vody, který je regulován termostatickým řízením. Cylindrické tělo je vyrobeno z odolných materiálů, schopných odolat vnitřním tlakům až do 6 bar a teplotám nad 55 °C ve spalinovém proudu. Celková účinnost je ovlivněna kvalitou připojení komína a rovnoměrností plynového přívodu. Dlouhodobý výkon je zlepšen pravidelnou údržbou spalovací komory a kontrolou výměníku tepla na korozi nebo zácpy.Údržba a provoz
Pravidelná údržba zahrnuje kontrolu plynových připojení na těsnost, ověření správné funkce zapalovacího systému a kontrolu stavu výměníku tepla. Komín musí být vyčištěn před cizími předměty, aby byla zachována průchodnost a sníženo riziko zpětného proudění. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se roční kontrola pro bezpečnost a dodržování předpisů. Během provozu by měl uživatel sledovat teplotu vody a poslouchat neobvyklé zvuky, které mohou signalizovat zácpu nebo opotřebení komponent.Nejčastější otázky
Může být QUADROFLEX QF 150ZKO instalován v kelleru?
Ano, pokud místo umožňuje správnou ventilaci a platný komínový připojení. Jednotka musí být upevněna svisle a daleko od hořlavých povrchů.
Je třeba regulátor tlaku pro plynový přívod?
Ano, vstupní plynový tlak musí být přesně nastaven na 25 mbar pomocí dedikovaného regulátoru, aby byla zajištěna stabilní funkce hořáku.
Jaký typ komína je kompatibilní s 80 mm výfukovým potrubím?
Komín s vnitřním průměrem 80 mm a hladkými vnitřními stěnami je vhodný. Vyhněte se konfiguracím, které vytvářejí nadměrný odpor nebo turbulence.
Jak je napájený zapalovací systém?
Piezozapalovací systém generuje jiskry přímo prostřednictvím mechanického tlaku, čímž eliminuje potřebu externího zdroje energie.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Ohřívače vody | Plynové ohřívače vody |
|---|---|
| Hmotnost: | 94.525 kg |
| EAN: | 5995935906358 |
| Druh plynu: | zemný plyn |
| Max. prevádzková teplota: | 80 C |
| Max. povolený tlak nádrže: | 6 bar |
| Vstupný tlak plynu: | 25 mbar |
| Hodnota NOx: | 56 mg/kWh |
| Max. teplota spätného toku spalín: | 55 C |
| Výkon: | 6,3 kW |
| Hodnota emisii NOx: | max.56 mg/kWh |
| Priemer odvodu spalín: | 80 mm |
| Energetická trieda ERP: | A |
| Výška: | 1352 mm |
| Priemer: | 515 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 56 kg |
| Montáž ohrievača: | Závesná zvislá |
