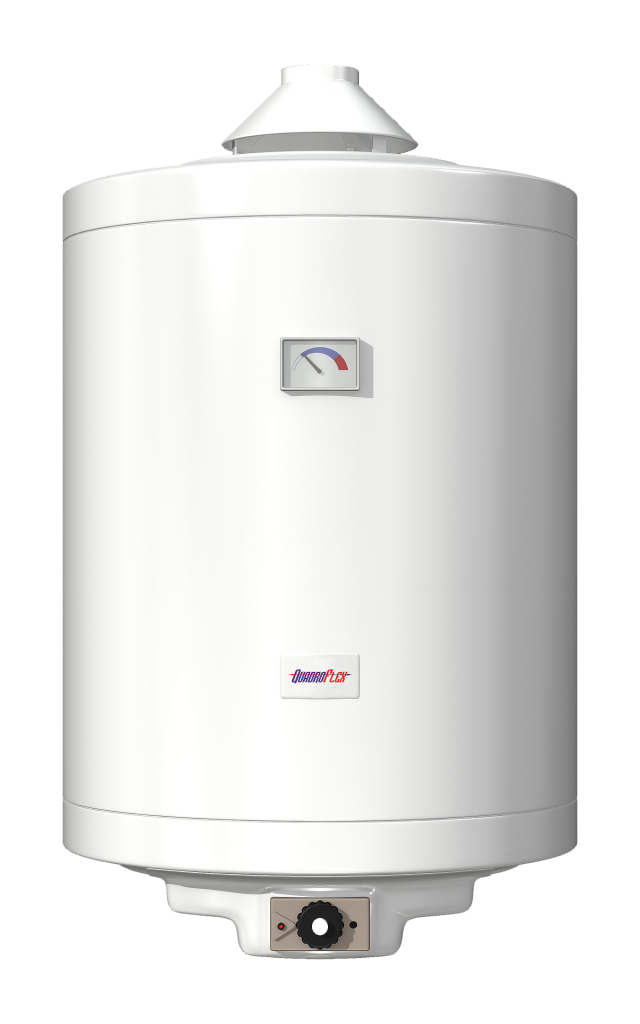

QUADROFLEX QF 80ZKO
Kód: 2131822700Související produkty
Detailní popis produktu
Nástěnné plynové ohřívače vody se často používají v bytových a malých komerčních budovách k zajištění nepřetržitého zásobování teplou vodou. Plynový ohřívač vody QUADROFLEX QF 80ZKO je navržen pro integraci do standardních otopných systémů, kde je přírodní plyn hlavním palivem. Je zvláště vhodný pro instalace, kde je preferováno svislé upevnění a místo je omezené. Jednotka je určena pro použití v systémech, které vyžadují kompaktní, vysokoodbytné řešení pro výrobu teplé vody. Montéžní firmy by měly zajistit, že plynové napájení, výfukový systém a elektrické připojení budovy jsou kompatibilní s požadavky jednotky, než začnou s instalací.
Jako svisle nástěnný ohřívač je QF 80ZKO obvykle instalován v technických místnostech, kuchyních nebo služebních prostorech. Je připojen k plynovému napájení, vodnímu vstupu a výfukovému systému, aby poskytoval teplou vodu podle potřeby. Piezoelektrický systém zapalování eliminuje potřebu externího zdroje energie pro počáteční zapálení, což ho činí vhodným pro místa s omezeným přístupem k elektrické energii. Systém je navržen k provozu v rámci standardních domácích tlaků plynového napájení a je kompatibilní s komínovými výfukovými systémy pro bezpečné odvádění spalin.
Technické parametry
| Druh plynu | přírodní plyn |
|---|---|
| Max. provozní teplota | 80 °C |
| Max. povolený tlak v nádrži | 6 bar |
| Tlak vstupního plynu | 25 mbar |
| Hodnota NOx | 56 mg/kWh |
| Max. teplota výfukových plynů | 55 °C |
| Výkon | 5,3 kW |
| Hodnota výstupních emisí NOx | max. 56 mg/kWh |
| Průměr výfukové trubky | 80 mm |
| Třída energetické účinnosti ERP | A |
| Výška | 877 mm |
| Průměr | 515 mm |
| Záruka | 2 roky |
| Netová hmotnost | 38 kg |
| Konstrukce ohřívače | Kulatá |
| Typ montáže | Nástěnná svislá |
| EAN | 5995935906273 |
| Kód | 2131822700 |
| Značka | QUADROFLEX |
Instalace a připojení
QF 80ZKO je navržen pro svislé nástěnné upevnění a vyžaduje pevné upevnění na vhodnou konstrukci. Instalační proces zahrnuje připojení plynového napájení, vodního vstupu a výfukového systému. Plynový vstup musí být vybaven regulátorem tlaku, aby zajistil správný provozní tlak 25 mbar. Výfuková trubka by měla být rozměrována na průměr 80 mm a připojena k existujícímu komínu nebo vyhrazenému výfukovému systému. Je důležité ověřit, že plynová linka je správně rozměrována a že výfuková cesta je volná od překážek, aby byl zajištěn bezpečný a efektivní provoz. Běžné chyby při instalaci zahrnují nesprávné nastavení plynového tlaku, nesprávné zarovnání výfuku a nedostatečný prostor kolem jednotky. Montéžní firmy by měly také zajistit, že povrch pro montáž je vodorovný a schopen podporovat hmotnost jednotky 38 kg. Doporučuje se důkladná kontrola všech připojení na úniky a správné těsnění před uvedením systému do provozu.Kompatibilita a příslušenství
Plynový ohřívač vody QUADROFLEX QF 80ZKO je kompatibilní se standardními systémy přírodního plynu a výfukovými uspořádáními založenými na komínech. Je navržen k použití se standardními domácími vodovodními linkami a nevyžaduje žádná další elektrická připojení pro základní provoz. Aby byla zajištěna optimální výkonnost, montéžní firmy by měly použít kompatibilní plynové regulátory, výfukové trubky a montážní konzoly. Pro základní provoz nejsou potřeba žádné konkrétní příslušenství, ale doporučují se další komponenty, jako jsou tlakové manometry nebo pojistné ventily, v závislosti na místních předpisech a požadavcích systému.Technický pozadí pro projektanty
QF 80ZKO pracuje na principu přímého spalování plynu k ohřevu vody při průchodu jednotkou. Piezoelektrický systém zapalování generuje jiskru pro zapálení směsi plynu a vzduchu bez potřeby externího zdroje energie. Spalovací komora je vyrobena z odolných materiálů, aby odolala opakovanému tepelnému cyklu a vysokým teplotám. Výfukový systém je navržen tak, aby bezpečně odváděl spaliny a minimalizoval ztráty tepla. Kulatý design jednotky a kompaktní rozměry (průměr 515 mm, výška 877 mm) umožňují efektivní využití místa v prostředí instalace. Třída energetické účinnosti A znamená, že ohřívač vyhovuje vysokým normám využití paliva a emisí. Projektanti by měli zohlednit tepelný výkon jednotky a požadavky na výfuk při integrování do většího otopného nebo systému teplé vody. Princip provozu a vlastnosti materiálů zajišťují dlouhodobou spolehlivost a minimální nároky na údržbu.Údržba a provoz
Plynový ohřívač vody QUADROFLEX QF 80ZKO vyžaduje pravidelnou kontrolu a údržbu, aby byl zajištěn bezpečný a efektivní provoz. I když text nezmiňuje konkrétní intervaly údržby, doporučuje se pravidelně kontrolovat plynová připojení, výfukový systém a mechanismus zapalování. Montéžní firmy by měly ověřit, že plynový tlak zůstává v rámci specifikovaného rozsahu a že výfuk je volný od překážek. Jakékoliv známky koroze, úniků nebo neobvyklého provozu by měly být řešeny okamžitě, aby se zabránilo selhání systému nebo bezpečnostním rizikům. Klíčové body při pravidelných kontrolech zahrnují ověření integrity plynové linky, zajištění, že výfuk je správně těsněný, a kontrolu vodního vstupu na přítomnost překážek. Design jednotky umožňuje snadný přístup k klíčovým komponentám pro údržbu a servis. Poskytováno je dvouleté záruky, která pokrývá vady materiálu a výroby za normálních provozních podmínek.Nejčastější otázky
Může být plynový ohřívač vody QUADROFLEX QF 80ZKO připojen k standardnímu přírodnímu plynovému napájení?
Ano, ohřívač je navržen pro použití s přírodním plynem a vyžaduje tlak napájení 25 mbar. Měl by být nainstalován regulátor tlaku, aby byl zajištěn správný provoz.
Je QF 80ZKO vhodný pro svislé nástěnné upevnění v malé technické místnosti?
Ano, jednotka je speciálně navržena pro svislé nástěnné upevnění a má kompaktní rozměry průměru 515 mm a výšky 877 mm, což je vhodné pro malé prostory.
Jaká je maximální teplota vody, kterou ohřívač může poskytnout?
Maximální provozní teplota je 80 °C, což je vhodné pro většinu domácích aplikací teplé vody. Tato teplota by měla být upravena podle místních předpisů a požadavků uživatelů.
Může být ohřívač použit v systému bez elektrického napájení?
Ano, piezoelektrický systém zapalování umožňuje provoz ohřívače bez externího elektrického připojení, což ho činí vhodným pro místa s omezeným přístupem k elektrické energii.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Produkty | Ohřívače vody | Plynové ohřívače vody |
|---|---|
| Hmotnost: | 53.125 kg |
| EAN: | 5995935906273 |
| Druh plynu: | zemný plyn |
| Max. prevádzková teplota: | 80 C |
| Max. povolený tlak nádrže: | 6 bar |
| Vstupný tlak plynu: | 25 mbar |
| Hodnota NOx: | 56 mg/kWh |
| Max. teplota spätného toku spalín: | 55 C |
| Výkon: | 5,3 kW |
| Hodnota emisii NOx: | max.56 mg/kWh |
| Priemer odvodu spalín: | 80 mm |
| Energetická trieda ERP: | A |
| Výška: | 877 mm |
| Priemer: | 515 mm |
| Záruka: | 2 rokov |
| Hmotnosť netto: | 38 kg |
| Dizajn ohrievača: | Okrúhly |
| Montáž ohrievača: | Závesná zvislá |
