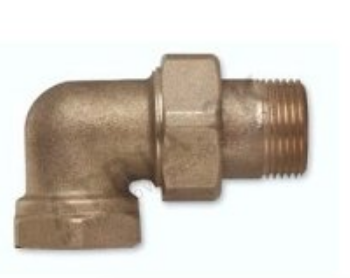

Měděný rohový šroub 3/4 palce
Kód: 2520081Související produkty
Detailní popis produktu
Měděné rohové šrouby se často používají v domácích i průmyslových potrubních systémech k propojení potrubí v pravém úhlu. Tyto adaptéry jsou nezbytné v aplikacích jako je podlahové vytápění, rozdělení teplé a studené vody a oběhové okruhy kotlů. Často se vyskytují v obytných budovách, komerčních zařízeních a lehkém průmyslu. Montéři s nimi pracují během sestavování, oprav nebo rozšíření systému, zajišťují těsné a netěsné spoje.
Adaptér je navržen pro práci v tlakových vodních systémech, kde je řízený průtok a spolehlivé těsnění kritické. Jeho odolná konstrukce mu umožňuje být integrována jak do uzavřených, tak otevřených systémů, v závislosti na aplikaci. Ploché těsnící plochy zajišťují kompatibilitu s těsnicími kroužky nebo těsnicími kroužky, pokud je to potřeba.
Technické parametry
| Nominální tlak | PN 25 |
|---|---|
| Hmotnost | 0,1 kg |
| Kód | 2520081 |
| Značka | IVAR |
Montáž a připojení
K montáži adaptéru začněte tím, že vyčistěte závity na obou koncích štětičkou a naneste vhodný těsnicí prostředek nebo pásku na mužský závit. Ujistěte se, že ženský závit je bez nečistot, aby nedošlo k poškození nebo úniku. Připojte jeden konec k přívodnímu potrubí pomocí vnějšího závitu a druhý k odvodnímu potrubí pomocí vnitřního závitu. Postupně utažte spoj kleštěmi, aby nedošlo k přetížení nebo poškození závitů. Před konečným utažením zkontrolujte, zda je výstup správně zarovnán a že spoj je správně dosazen na ploché těsnící ploše. Běžné chyby při montáži zahrnují zkroucení závitů, nedostatečné množství těsnicího prostředku nebo špatné zarovnání adaptéru. Vždy dvakrát zkontrolujte směr průtoku a kompatibilitu systému po montáži.Kompatibilita a příslušenství
Tento měděný rohový šroub je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy, které pracují v rámci stanovených tlakových a teplotních mezí. V závislosti na návrhu systému a těsnící metodě mohou být potřeba další komponenty, jako jsou těsnicí kroužky, těsnicí kroužky nebo spojovací matice. Pro optimální výkon používejte kompatibilní těsnící materiály určené pro vodu a teploty až do 120°C. Pro tento produkt nejsou doporučovány žádné konkrétní příslušenství.Technický pozadí pro projektanty
Tento rohový šroub slouží jako změna směru potrubí při zachování těsného spoje. Legiřadlo mědi CW617N poskytuje dobrou odolnost proti korozi a mechanickou pevnost, což ho činí vhodným pro dlouhodobé vystavení vodě. Ploché těsnící plochy umožňují použití těsnicích kroužků nebo těsnicích kroužků k zajištění těsnosti vysokotlakých podmínek. Adaptér se integruje do systému tím, že poskytuje tuhé spojovací místo mezi dvěma úseky potrubí. Projektanti systémů by měli zohlednit tlakovou ztrátu přes adaptéru a zajistit, aby celkový návrh systému umožňoval úhlové změny bez nadměrného namáhání spojů. Trvanlivost závisí na správné montáži, pravidelném kontrolování a vyhýbání se vystavení agresivním médiím mimo stanovené parametry.Služba a provoz
Při provozu sledujte spoj na známky úniku nebo uvolnění, zejména po počátečním uvedení do provozu nebo po obdobích vysokého využití. Případně naneste těsnicí prostředek a ujistěte se, že všechny spoje zůstávají utažené. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby; doporučuje se však pravidelné vizuální kontroly jako součást obecné údržby systému. Jakékoliv potíže by měly být řešeny okamžitě, aby nedošlo k dalšímu poškození sousedních komponent nebo okolní konstrukce.Nejčastější otázky
Může být tento adaptéru použit ve systémech s teplou vodou?
Ano, je vhodný pro teplou vodu až do 120°C, což ho činí vhodným pro distribuci teplé vody v domácnostech a centrální vytápění.
Je tento adaptéru kompatibilní s měděným potrubím?
Ano, může být připojen k měděnému potrubí pomocí vnějšího a vnitřního závitu, poskytuje-li závit čistotu a těsnost.
Jaký těsnící způsob je doporučen pro tento adaptéru?
Doporučuje se těsnicí prostředek nebo páskou PTFE nanesenou na mužský závit, aby byl zajištěn těsný spoj. Alternativně lze použít plochý těsnicí kroužek na těsnící ploše.
Může být tento adaptéru použit ve společenství páry?
Ne, maximální provozní teplota 120°C z něj činí nevhodný pro páru, která obvykle pracuje s vyššími teplotami než je stanovený limit.
