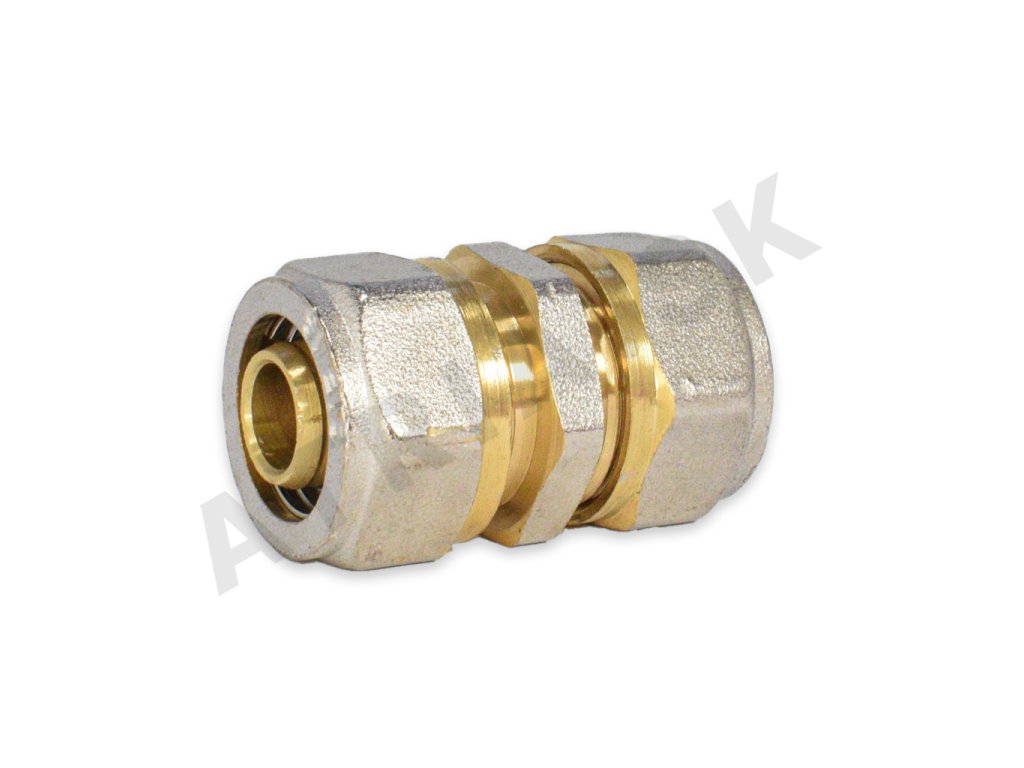

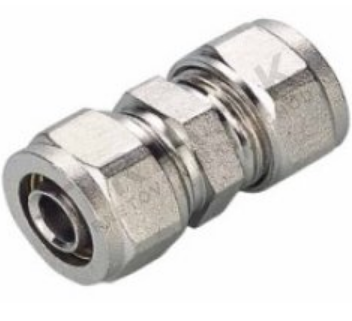

Šroubovací přechod 20x20 s přírubou

Detailní popis produktu

Tento šroubovací přechod se běžně používá ve výstavbě obytných i komerčních budov pro spojování potrubí PEX-AL-PEX ve vodních a topných systémech. Instalatéři pracující na podlahovém vytápění, radiátorových okruzích a rozdělení pitné vody často využívají tyto příruby. Přechod poskytuje spolehlivé mechanické spojení bez potřeby stlačovacích nástrojů nebo speciálního vybavení. Jeho návrh umožňuje snadné utažení pomocí standardních kleští, což z něj dělá praktickou alternativu ke stlačovacím přírubám v některých aplikacích.

Přechod je zvláště užitečný v systémech, kde jsou stlačovací nástroje nedostupné nebo nepoužitelné. Zajišťuje těsné spojení díky kombinaci EPDM těsnících kroužků a teflonového těsnícího prstence, které odolávají degradaci vlivem vody a tepla v průběhu času. Mosazné tělo a niklový povlak poskytují odolnost proti korozi vhodnou pro dlouhodobé použití ve vlhkém prostředí. To z něj dělá vhodný prvek jak pro nízkotlaké vodovodní linky, tak pro vyšetřené topné okruhy v rámci stanovených limitů.

Technické parametry

Montáž a spojení

Montáž vyžaduje standardní kleště pro utažení přechodu na připravené trubce. Trubka musí být čistě zříznuta a zbavena ostrých hran před montáží. Přechod má vnitřní závit pro přijetí vnějšího závitu trubky. Dva EPDM těsnící kroužky a teflonový těsnicí prstenek zajišťují vodotěsné spojení při správném utažení. Běžnou chybou je přetížení, které může poškodit těsnění nebo deformovat mosazné tělo. Přechod by měl být utažen až do polohy, kdy je utažený, a poté dodatečně otočen o čtvrtinu otáčky pro zajištění pevného spojení. Po montáži se doporučuje provést tlakovou zkoušku pro ověření integrity spojení.

Kompatibilita a příslušenství

Tento přechod je kompatibilní s řadou typů potrubí PEX-AL-PEX, PE-RT-AL-PE-RT a dalších kompozitních trubek, včetně trubek od výrobců jako Giacomini, Barbi, HPW a Viessmann. Je také vhodný pro použití s nerezovými rozdělovači. Pro kompletní integraci systému mohou být v závislosti na aplikaci potřeba další komponenty, jako izolace potrubí nebo dilatační články. Souvisejícím produktem je šroubovací přechod 1/2x16 s vnějším závitem, který lze použít pro spojení různých průměrů potrubí ve stejném systému.

Technický pozadí pro projektanty

Přechod funguje mechanickým zajištěním potrubí pomocí závitového spojení posilovaného EPDM a teflonovými těsnícími prvky. Mosazné tělo poskytuje sílu a odolnost, zatímco niklový povlak brání oxidaci a korozi. Teflonový těsnicí prstenek zároveň snižuje tření při utažení a zvyšuje těsnící efekt. Přechod je navržen tak, aby fungoval v rámci standardních hydraulických parametrů topných a vodních systémů, zajišťuje stabilní výkon za normálních provozních podmínek. Výběr materiálů a konstrukce zajišťuje kompatibilitu s různými typy potrubí a návrhy systémů.

Služba a provoz

Při provozu přechod nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na případné známky netěsnosti nebo koroze. Pokud systém bude dlouhodobě vypnutý, měl by být vyčerpán, aby se zabránilo poškození mrazem. V případě úniku by měl být přechod nahrazen, nikoli znovu utěsněn, protože těsnící kroužky nelze efektivně znovu použít. Kromě těchto základních kontrol nejsou požadovány žádné konkrétní intervaly údržby.

Nejčastější otázky

Může být tento přechod použit s potrubím PERT Frankische?
Ano, je kompatibilní s potrubím PERT Frankische, jak je uvedeno v technických specifikacích.

Je tento přechod vhodný pro plynové aplikace?
Ne, není vhodný pro plyn. Specifikace jasně uvádějí, že není schválen pro plynové použití.

Jaký nástroj je potřeba k utažení přechodu?
Standardní kleště jsou dostačující pro bezpečné utažení přechodu. Nepotřebují se žádné speciální stlačovací nástroje.

Kolik těsnících kroužků obsahuje přechod?
Přechod obsahuje dva EPDM těsnící kroužky, které poskytují dvojité těsnění pro zabránění úniků.

Dokumenty ke stažení

• Hygienicky certifikované mosazné příruby pro systém PEX-AL-PEX (PDF)
