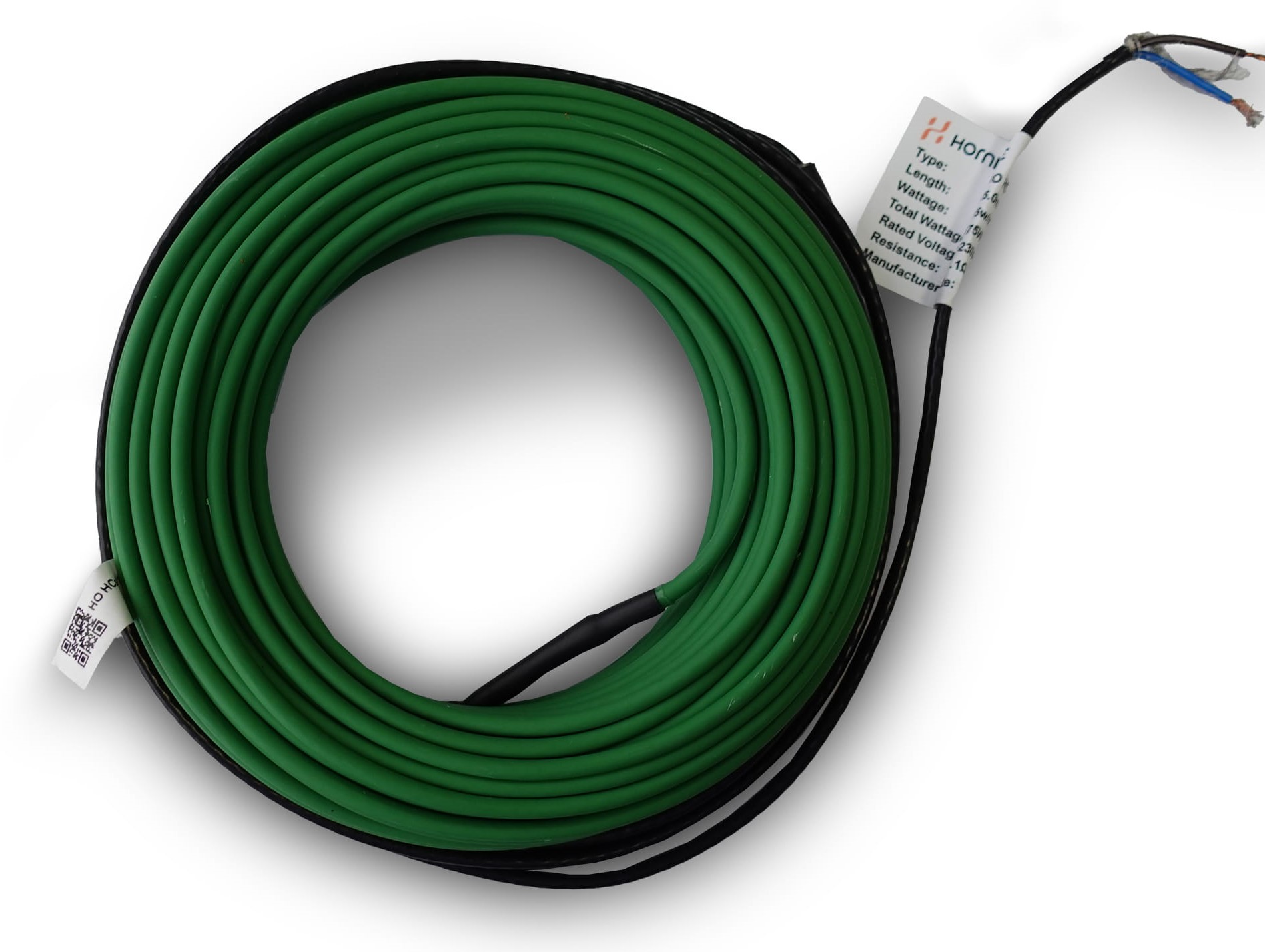

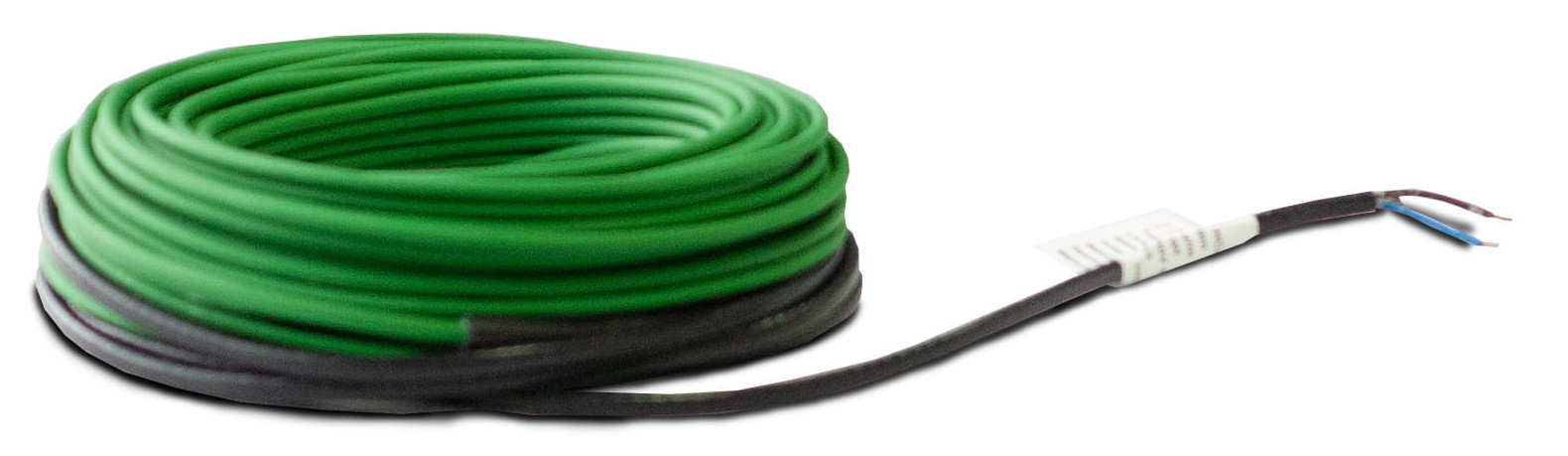

Elektrický topný kabel Hornisse 5,5mm (120m)

Detailní popis produktu

Elektrické topné kabely pro podlahové vytápění zabetonované do podlahové vrstvy jsou běžně používány v bytových i komerčních budovách, aby poskytovaly dlouhodobé a rovnoměrné rozdělení tepla. Tyto systémy jsou zvláště vhodné pro místnosti s dlažbou, panely nebo kobercem, kde podlahová vrstva působí jako tepelná hmotnost, která udržuje a postupně uvolňuje teplo. Kabel Hornisse 5,5mm se instaluje pod betonovou nebo anhydritovou podlahovou vrstvou, čímž se zajišťuje, že topné prvky zůstanou skryté a chráněné. Tato metoda instalace je ideální pro novostavby i rekonstrukce, kde je požadováno diskrétní a efektivní topné řešení.

Instalatéři pracující s tímto systémem by měli být obeznámeni s přípravou podlahové vrstvy, rozestupy kabelu a elektrickými spojovacími postupy. Kabel je navržen pro použití v dobře izolovaných místnostech, kde může sloužit jako primární nebo doplňkový zdroj tepla. Nízká provozní teplota kabelu zajišťuje kompatibilitu se standardními podlahovými materiály a minimalizuje riziko přehřátí nebo poškození okolní konstrukce.

Technické parametry

Kód	HO HCABLE/15-1800

Kabel poskytuje konzistentní výkon 15 W/m s maximální teplotou vodiče 45°C. Minimální teplota pro instalaci je 5°C, což zajišťuje bezpečný provoz v různých okolních podmínkách. Kabel je vyroben s dvojvodičovým návrhem, s vnější izolací z XLPE a PVC a jádrem s izolací LSZH (nulový halogen a nízký kouř). Maximální poloměr ohnutí je 50 mm a průměr kabelu se pohybuje mezi 4,8 a 5,6 mm. Tyto parametry jsou zásadní pro určení správné délky a rozložení kabelu, aby bylo dosaženo požadovaného výkonu v místnosti.

Instalace a připojení

Instalace kabelu Hornisse 5,5mm zahrnuje položení kabelu pod podlahovou vrstvou, přičemž se zajišťuje rovnoměrné rozestupy a pevné umístění. Kabel by měl být položen na rovný základ a upevněn pomocí kliček nebo latí, aby se zabránilo pohybu během zabetonování. Napájecí kabel je třívodičový (dva vodiče plus uzemnění) s délkou 2,5 m. Tento kabel musí být připojen k výhradnímu obvodu s vhodnou ochranou proti přetížení. Maximální provozní napětí je 230 V a systém musí být uzemněn, aby splňoval elektroinstalační normy.

Běžné chyby při instalaci zahrnují nesprávné rozestupy kabelu, což může vést k nerovnoměrnému rozdělení tepla, a nedostatečný prostor kolem zařízení a překážek. Instalatéři by měli také zajistit, že minimální teplota pro instalaci 5°C během instalace zůstává zachována, aby se zabránilo napětí materiálu. Po instalaci by měl být systém otestován na spojitost a odpor izolace, aby byla ověřena správná funkce, než se aplikuje podlahová vrstva.

Kompatibilita a příslušenství

Kabel Hornisse 5,5mm je kompatibilní se standardními systémy řízení podlahového vytápění, včetně termostatů a místních senzorů. Může být použit spolu s jinými kabely stejného typu, jako jsou varianty 15m, 25m, 40m, 60m, 80m, 100m, 2100m a 2325m. Další komponenty, jako jsou teplotní senzory, řídicí jednotky a izolační panely, mohou být potřeba v závislosti na návrhu systému. Instalatéři by měli zajistit, že všechny komponenty jsou správně přizpůsobeny výkonu a provozním parametrům kabelu, aby byla zajištěna účinnost a bezpečnost systému.

Technický pozadí pro projektanty

Kabel Hornisse 5,5mm pracuje tím, že převádí elektrickou energii na teplo prostřednictvím odporových topných prvků. Izolace s nulovým halogenem a nízkým kouřem (LSZH) zajišťuje, že kabel v případě požáru vyzařuje minimální množství kouře a žádné toxické halogeny. Dvojvodičová konstrukce a vnější izolace z XLPE/PVC poskytují mechanickou pevnost a tepelnou stabilitu. Kabel je navržen k zabudování do podlahové vrstvy, kde tepelná hmotnost podlahové vrstvy zvyšuje udržení a rozdělení tepla. Účinnost systému je ovlivněna tloušťkou podlahové vrstvy, izolací pod podlahou a okolní teplotou místnosti.

Projektanti by měli zohlednit tepelnou vodivost materiálu podlahové vrstvy a požadovaný výkon tepla na metr čtvereční při plánování rozložení kabelu. Maximální provozní teplota kabelu 45°C zajišťuje kompatibilitu se standardními povrchy a minimalizuje riziko přehřátí. Dlouhá životnost a nízké nároky na údržbu z něj dělají ekonomické řešení pro bytové i komerční aplikace.

Služby a provoz

Po instalaci vyžaduje kabel Hornisse 5,5mm minimální údržbu. Pravidelné kontroly by měly být provedeny, aby bylo zajištěno, že systém pracuje v rámci svých specifikovaných parametrů. To zahrnuje ověření spojitosti kabelu a odporu izolace mezi vodiči a uzemněním. Jakékoliv známky poškození nebo nepravidelného provozu by měly být vyšetřeny a opraveny kvalifikovaným technikem. Systém by měl být provozován podle pokynů výrobce, aby byla zajištěna optimální výkon a trvanlivost.

Nejčastější otázky

Může být kabel Hornisse 5,5mm použit s anhydritovou podlahovou vrstvou?
Ano, kabel je vhodný pro použití s anhydritovou podlahovou vrstvou. Tepelné vlastnosti anhydritu zvyšují udržení a rozdělení tepla, což z něj dělá kompatibilní materiál pro tento systém.

Jaká je maximální délka napájecího kabelu?
Napájecí kabel má pevnou délku 2,5 m. Pokud je potřeba delší kabel, musí být použit prodlužovací kabel, který je kompatibilní s napětím a proudem systému.

Může být kabel zkrácen na kratší délku?
Ne, kabel Hornisse 5,5mm je vyráběn v pevných délkách a nelze jej zkrátit. Správná délka musí být vybrána na základě rozměrů místnosti a požadovaného výkonu tepla.

Je kabel vhodný pro použití v koupelnách?
Ano, kabel je vhodný pro použití v koupelnách, pokud splňuje požadované elektroinstalační normy. Nízká provozní teplota a vodotěsná izolace z něj dělají bezpečnou volbu pro mokré oblasti.
