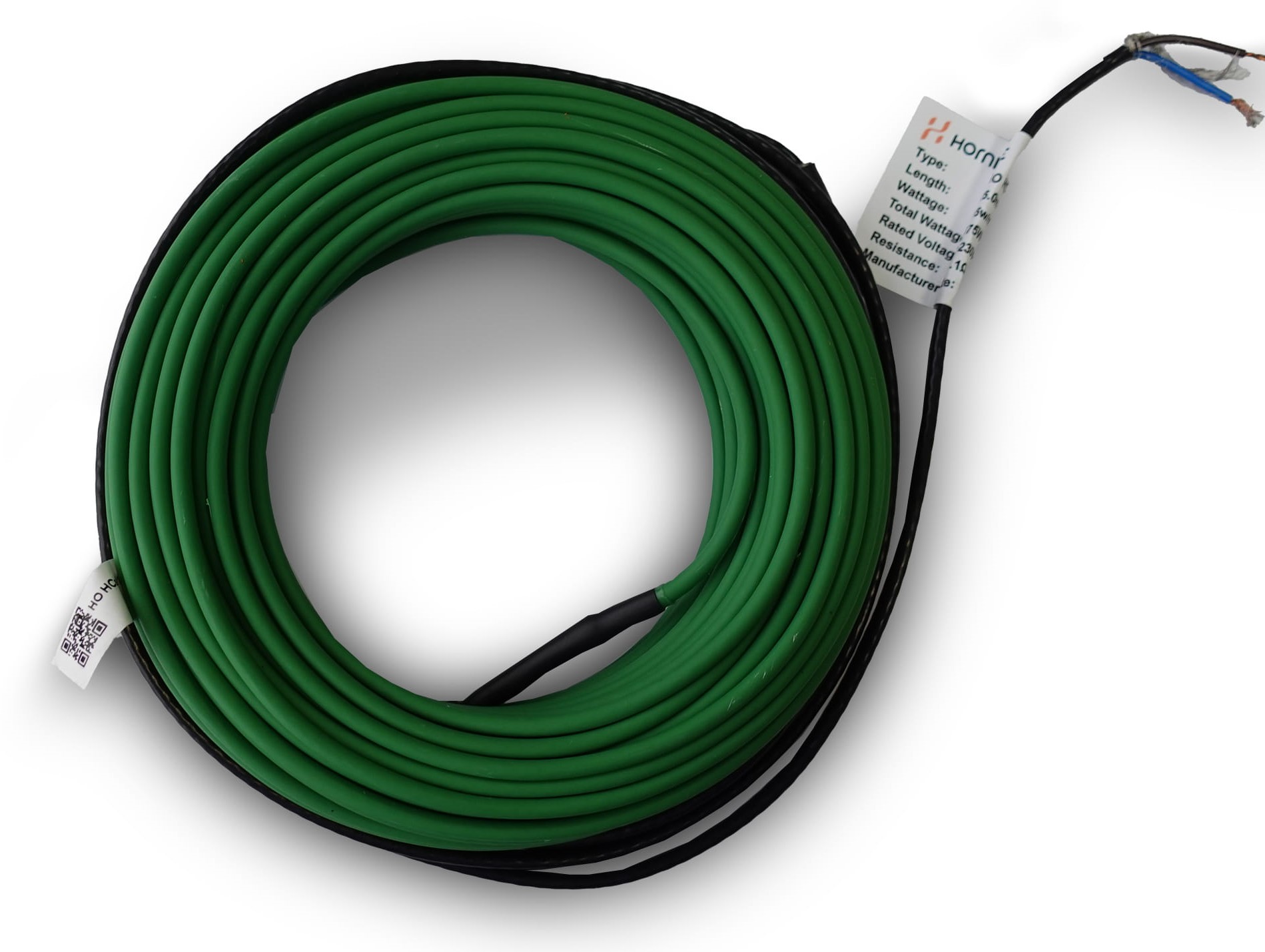

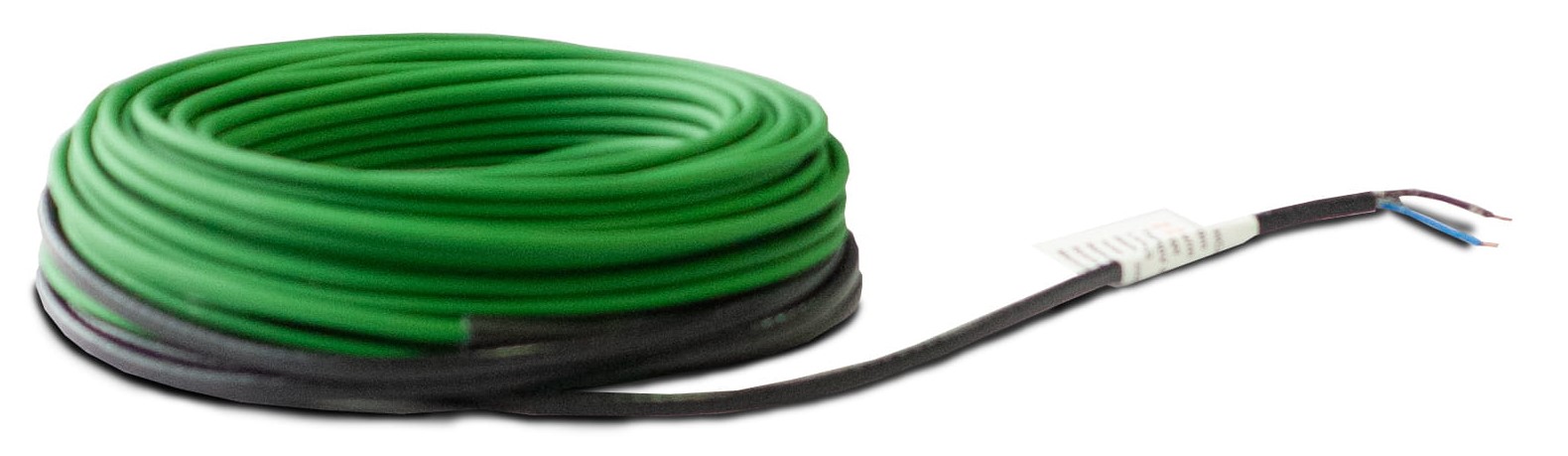

Elektrický topný kabel Hornisse 5,5mm (140m)

Detailní popis produktu

Elektrické podlahové topné kabely zabetonované do podlahových vrstev jsou běžně používány v bytových i komerčních budovách, aby zajistily efektivní a rovnoměrné rozdělení tepla. Tyto systémy jsou zvláště vhodné pro místnosti s dlažbou, panely nebo koberec, kde je potřeba skryté řešení pro vytápění. Kabely jsou zabudovány do podlahové vrstvy, což zajišťuje, že topné prvky jsou chráněny a nejsou viditelné. Tato metoda umožňuje dlouhodobou tepelnou stabilitu a minimalizuje mrtvé body. Instalatéři obvykle pracují s betonovou nebo anhydritovou podlahovou vrstvou, přičemž zajišťují rovnoměrné rozložení kabelu a správné připojení k elektrickému systému. Systém je ideální jak pro novostavby, tak pro rekonstrukce, zejména v dobře izolovaných prostorech, kde je potřeba doplňkové nebo primární vytápění.

Při instalaci je kabel rozložen v šachovnici pod podlahovou vrstvou, což zajišťuje rovnoměrné pokrytí. Systém vyžaduje termostat pro regulaci teploty a musí být připojen k napájení 230 V. Kabel je navržen pro dlouhodobé použití a vyžaduje minimální údržbu, což z něj dělá spolehlivou volbu pro instalatéry pracující na moderních topných systémech.

Technické parametry

Kabel má výkon 15 W/m a je k dispozici v různých délkách, přičemž tato verze má délku 140 m. Celkový výkon pro tuto délku je 2100 W. Napětí je 230 V a maximální teplota vodiče je 45 °C. Tyto parametry jsou zásadní pro správné rozměření systému, aby se zajistilo, že elektrické napájení může zvládnout zátěž a termostat je vhodně vybrán. Minimální teplota pro instalaci je 5 °C, což je třeba zohlednit při plánování termínu instalace.

Instalace a připojení

Instalace spočívá v rozložení kabelu v šachovnici pod podlahovou vrstvou. Kabel musí být rovnoměrně rozložen, aby zajistil rovnoměrné rozdělení tepla. Minimální poloměr ohybu je 50 mm a kabel nesmí být ohnutý více, aby nedošlo k poškození. Napájecí kabel je dvoužilový kabel s ochranným plátnem a má délku 2,5 m. Musí být připojen k napájení 230 V pomocí vhodné rozvodnice. Instalace by měla být provedena v místnosti s minimální teplotou 5 °C, aby se zabránilo chladnému startu. Běžné chyby zahrnují nesprávné rozložení, což může vést k nerovnoměrnému vytápění, a nedostatečné upevnění kabelu, což může vést k jeho pohybu během zabetonování.

Kompatibilita a příslušenství

Tento kabel je kompatibilní s různými povrchy, včetně dlažby, panelů a koberců. Vyžaduje termostat pro regulaci teploty a musí být připojen k napájení 230 V. Další komponenty, jako jsou rozvodnice, kabelové uzávěry a izolační materiály, mohou být potřeba v závislosti na instalaci. Související produkty zahrnují kabely Hornisse 5,5 mm v délkách 15 m, 25 m, 40 m, 60 m, 80 m, 100 m a další varianty. Tyto kabely mohou být použity v různých místnostech nebo kombinovány k vytvoření většího topného systému.

Technický popis pro projektanty

Kabel pracuje tím, že převádí elektrickou energii na teplo prostřednictvím odporu vodičů. Jádro je izolováno materiálem LSZH (Low Smoke Zero Halogen), který snižuje riziko toxických plynů v případě požáru. Vnější izolace je vyrobena z XLPE a PVC, což zajišťuje odolnost a flexibilitu. Kabel je navržen k provozu s podlahovou vrstvou, která funguje jako tepelná hmotnost, ukládá teplo a uvolňuje ho postupně. Účinnost systému je ovlivněna tloušťkou podlahové vrstvy, kvalitou izolace a velikostí místnosti. Správný návrh zajišťuje rovnoměrné rozdělení tepla a minimalizuje spotřebu energie.

Služby a provoz

Systém vyžaduje minimální údržbu díky své skryté instalaci. Pravidelné kontroly by měly zahrnovat ověření nastavení termostatu a zajištění, že elektrické připojení je bezpečné. Nejsou stanoveny konkrétní intervaly pro servis, ale jakékoliv potíže s výkonem topení by měly být vyřešeny co nejdříve. Kabel je navržen pro dlouhodobé použití a je odolný vůči mechanickému poškození, pokud je správně instalován. Pokud systém nefunguje správně, prvním krokem je zkontrolovat termostat a elektrické napájení.

Nejčastější otázky

Může být kabel použit s anhydritovou podlahovou vrstvou?
Ano, kabel je vhodný pro použití s betonovou i anhydritovou podlahovou vrstvou. Podlahová vrstva funguje jako tepelná hmotnost, což zvyšuje účinnost systému.

Jaká je maximální provozní teplota kabelu?
Maximální teplota vodiče je 45 °C. Tím se zajistí, že kabel zůstává v bezpečných mezích a zabrání se přehřátí.

Je kabel kompatibilní s termostaty pro podlahové vytápění?
Ano, kabel musí být připojen k termostatu pro regulaci teploty. Termostat zajistí, že systém pracuje efektivně a udržuje požadovanou teplotu místnosti.

Může být kabel zkrácen na kratší délku?
Ne, kabel je vyráběn v předem stanovených délkách a nelze ho zkrátit. Pokud je potřeba jiná délka, měl by být vybrán jiný model.
