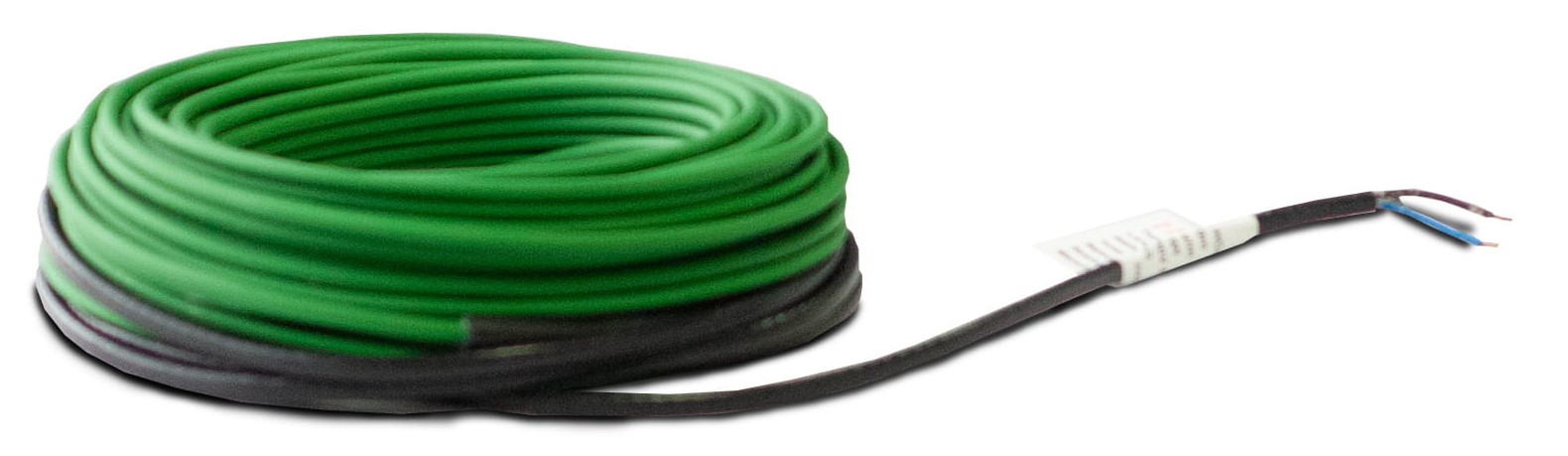

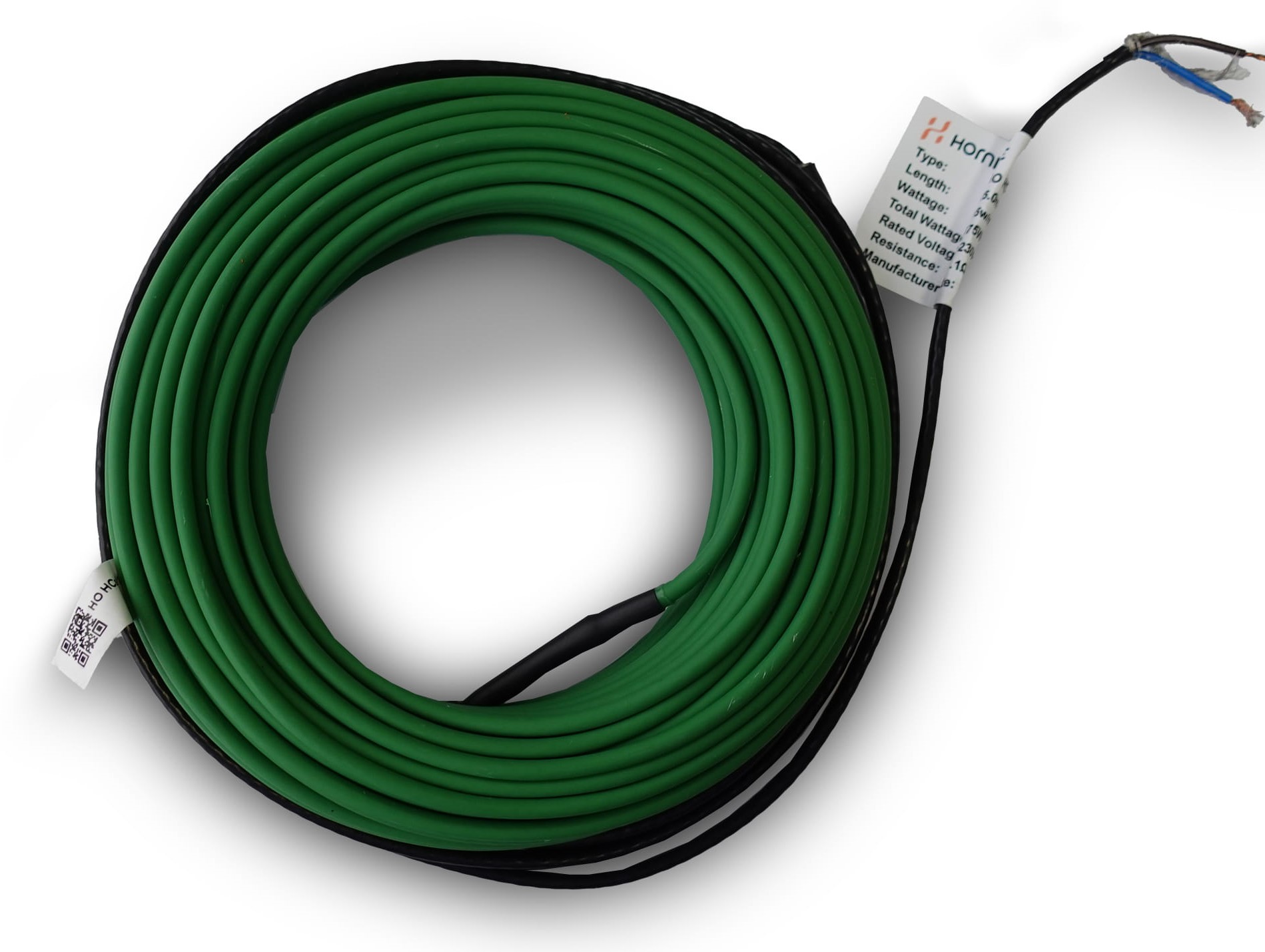

Elektrický topný kabel Hornisse 5,5mm (100m)

Detailní popis produktu

Elektrické topné kabely instalované pod stěrkou jsou standardní řešení pro systémy podlahového vytápění v novostavbách i rekonstrukcích. Tyto kabely jsou zabudovány do betonové nebo anhydritové stěrky, což zajišťuje rovnoměrné rozdělení tepla a dlouhodobou tepelnou stabilitu. Jsou kompatibilní s různými povrchy, včetně dlaždice, panelů a koberců, a často se používají v kuchyních, koupelnách, obývacích pokojích a jiných místnostech, kde je potřeba podlahové vytápění. Kabely jsou zcela skryté, což zajišťuje zachování interiéru a dlouhodobou odolnost s minimální údržbou.

Pro montéry je topný kabel Hornisse 5,5mm navržen pro použití v dobře izolovaných místnostech, kde je potřeba primární nebo doplňkové vytápění. Systém využívá stěrku jako tepelnou hmotu, která ukládá teplo a postupně ho uvolňuje po vypnutí systému. To z něj dělá ideální řešení pro prostory s vysokou tepelnou setrvačností a kde je požadováno rovnoměrné a konstantní výstup tepelné energie. Kabel musí být instalován podle specifikací výrobce, zajištěn správným rozestupem a pevným upevněním, aby nedošlo k poškození při nalévání stěrky.

Technické parametry

Instalace a připojení

Instalace spočívá v rozložení kabelu do rovného, rovnoběžného vzoru uvnitř stěrky. Minimální poloměr ohýbání je 50 mm a kabel musí být upevněn pomocí kliček nebo sítí, aby byl zajištěn rovnoměrný rozestup. Napájecí kabel je dvoužilový s ochranným vodičem a má délku 2,5 m. Spojovací koncovky a svorky musí být dimenzovány pro maximální proud a napětí systému. Běžnou chybou je nesprávný rozestup nebo překrývání kabelů, což může vést k nerovnoměrnému vytápění nebo přehřátí v určitých oblastech. Vždy ověřte délku a výkon kabelu před řezáním nebo úpravou.

Kompatibilita a příslušenství

Tento kabel je kompatibilní se standardními řídicími systémy pro podlahové vytápění, které podporují provoz při 230V. Vyžaduje termostat a vhodný jisticí automat pro elektrickou bezpečnost. Další komponenty, jako jsou teplotní senzory a podlahové maty, mohou být potřeba pro přesné řízení a zónování. Související produkty zahrnují kratší varianty téhož modelu, jako jsou 15m, 25m, 40m, 60m, 80m, 120m a 180m. Tyto varianty lze použít k přizpůsobení vytápěcího systému konkrétním rozměrům místnosti a požadovanému výkonu vytápění.

Technický pozadí pro projektanty

Topný kabel Hornisse 5,5mm pracuje tím, že přeměňuje elektrickou energii na teplo prostřednictvím odporu. Jádro je izolováno materiálem LSZH (Low Smoke Zero Halogen), který snižuje emise v případě požáru. Vnější plášť je vyroben z XLPE a PVC, což poskytuje mechanickou ochranu a flexibilitu. Kabel je navržen k zabudování do stěrky, která funguje jako tepelná hmotnost, ukládá a postupně uvolňuje teplo. Účinnost systému je ovlivněna tloušťkou stěrky, izolací pod podlahou a teplotou místnosti. Správný návrh zajišťuje rovnoměrné rozdělení tepla a vyhýbá se místům s přehřátím nebo chladným oblastem.

Služba a provoz

Po instalaci systém vyžaduje minimální údržbu. Pravidelné kontroly by měly zahrnovat ověření nastavení termostatu, zajištění správné funkce řídicího systému a potvrzení, že kabel není poškozen. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby. Pokud systém nedochází k vytápění, zkontrolujte elektrické závady, nesprávné nastavení termostatu nebo poškozenou izolaci. Kabel je navržen pro dlouhodobé použití a není určen pro časté demontáže nebo úpravy po instalaci.

Nejčastější otázky

Může být kabel Hornisse 5,5mm použit s programovatelným termostatem?
Ano, kabel je kompatibilní se standardními programovatelnými termostaty pracujícími při 230V. Ujistěte se, že termostat je dimenzován pro proudový odběr systému a je nainstalován v místě, které přesně odráží teplotu místnosti.

Je možné kabel zkrátit na požadovanou délku?
Ne, kabel musí být použit v plné délce, jak je dodáván.

Může být kabel nainstalován v místnosti se svislou podlahou?
Ne, kabel je navržen pro instalaci pod pevnou stěrkou. Není vhodný pro svislé nebo zvedené podlahy, protože vyžaduje přímý kontakt se stěrkou k funkčnímu provozu.

Jaká je maximální teplota, kterou může kabel dosáhnout během provozu?
Maximální teplota vodiče je 45°C. Jedná se o nejvyšší teplotu, kterou kabel dosáhne za normálních provozních podmínek. Překročení této teploty může signalizovat problém s řídicím systémem nebo izolací.
