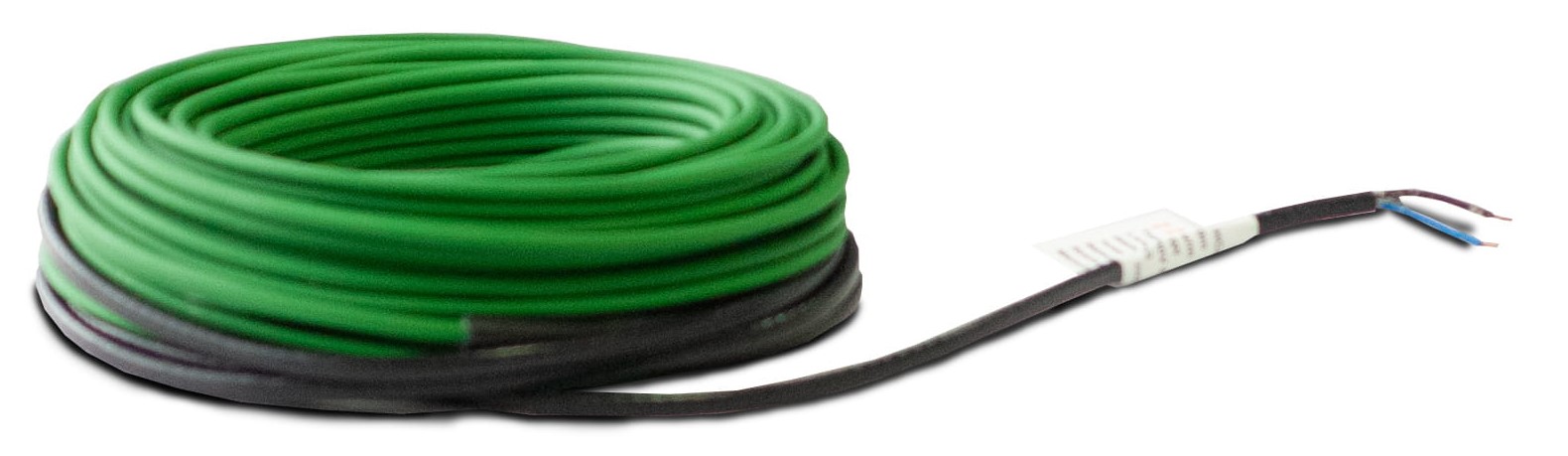

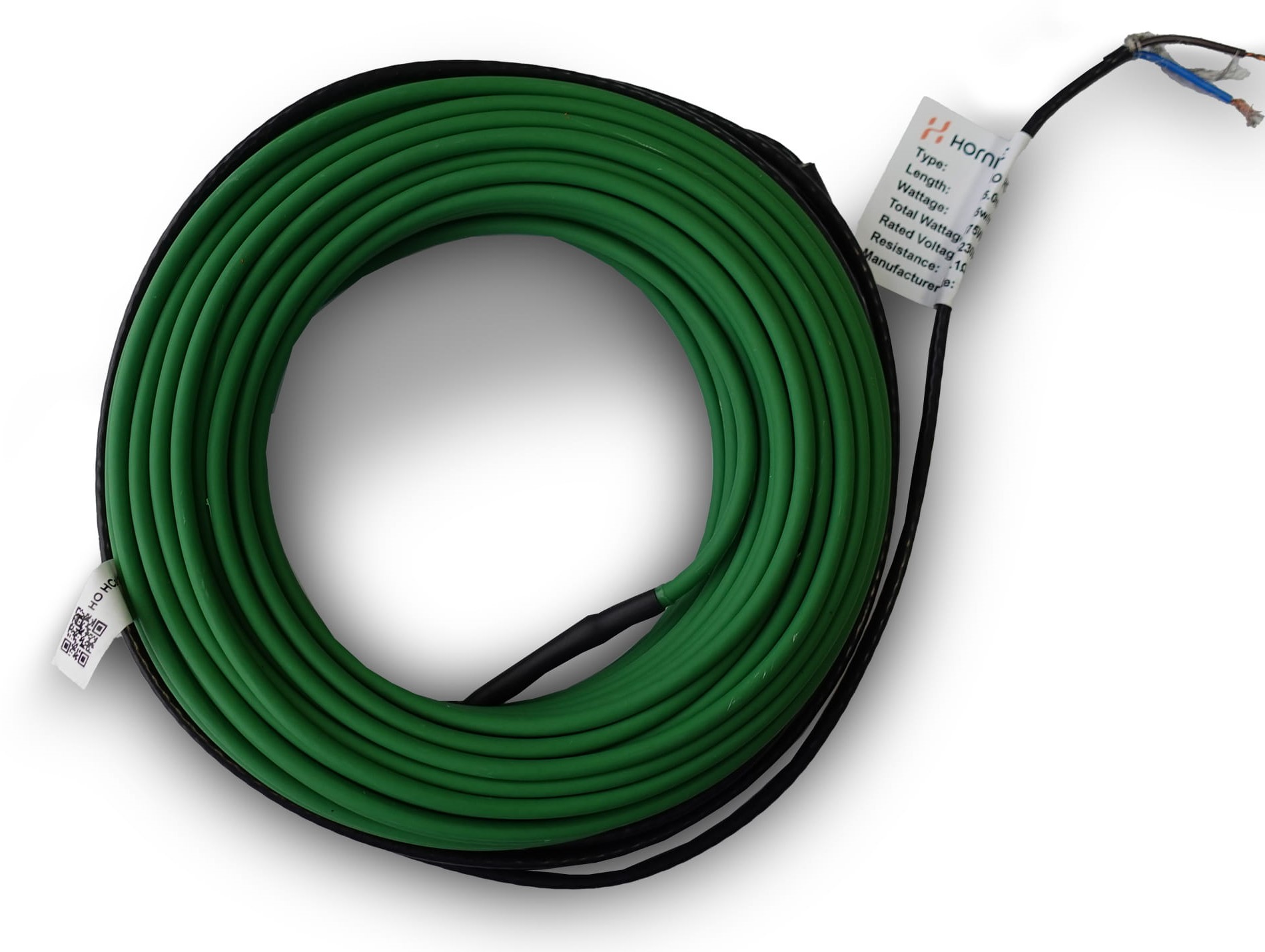

Elektrický topný kabel Hornisse 5,5mm (60m)

Detailní popis produktu

Elektrické podlahové topné kabely jsou běžně instalovány pod vrstvou stěrky v bytových i komerčních budovách, aby poskytovaly rovnoměrné a efektivní vytápění. Tyto systémy jsou zvláště vhodné pro použití v kuchyních, koupelnách, obývacích pokojích a dalších místnostech, kde je požadováno teplé povrchové vytápění. Kabely jsou zabudovány do vrstvy stěrky (betonové nebo anhydritové), která funguje jako tepelná hmotnost, ukládá a postupně uvolňuje teplo. To zajišťuje stabilní a dlouhodobé tepelné výkon, i po vypnutí systému. Instalační proces vyžaduje pečlivé plánování, aby byla zajištěna rovnoměrná distribuce a aby se vyhnuli přehřátí nebo chladným místům. Systém je kompatibilní s různými typy podlahových krytin, včetně dlažby, panelů a koberec, a zůstává skrytý, což zajišťuje estetiku interiéru.

Projektanti a instalatéři musí vzít v úvahu izolaci místnosti, typ podlahové krytiny a celkové vytápěcí požadavky při specifikaci délky a rozložení kabelu. Kabel musí být instalován za minimální okolní teploty 5 °C, aby byl zajištěn správný provoz. Systém se ovládá termostatem, což umožňuje přesnou regulaci teploty a energetickou účinnost. Kabel je navržen pro dlouhodobou spolehlivost a vyžaduje minimální údržbu, což z něj dělá vhodnou volbu jak pro nové stavby, tak pro rekonstrukce.

Technické parametry

Kód	HO HCABLE/15-900

Kabel má výkon 15 W/m a je určen pro provoz na 230 V. Maximální teplota vodiče je 45 °C a minimální teplota pro instalaci je 5 °C. Kabel má dvoudrátovou konstrukci s uzemňovacím páskem a je izolován materiálem LSZH (Low Smoke Zero Halogen) pro bezpečnost při požáru. Vnější izolace je vyrobena z XLPE a PVC. Maximální poloměr ohýbání je 50 mm a průměr kabelu se pohybuje mezi 4,8 a 5,6 mm. Tyto parametry jsou zásadní pro určení správné délky a rozložení kabelu, aby bylo dosaženo požadovaného vytápěcího výkonu v daném prostoru.

Instalace a připojení

Instalační proces zahrnuje zabudování kabelu do stěrkové vrstvy, zajištění rovnoměrného rozložení a vyhnutí se ostrým zahnutím nebo záhybům. Kabel by měl být rozložen v hadí spirále, aby byla zajištěna rovnoměrná distribuce tepla. Je nutné dodržovat minimální teplotu instalace, aby nedošlo k poškození během vytvrzování. Napájecí kabel je dvoudrátový kabel s uzemňovacím páskem a má délku 2,5 m. Kabel musí být připojen k vhodnému termostatu a samostatnému okruhu, aby byl zajištěn bezpečný a efektivní provoz. Běžné chyby při instalaci zahrnují nesprávné rozložení, nedostatečnou tloušťku stěrky a nedodržení pokynů výrobce pro ohýbání a rozložení. Po instalaci by měl být systém otestován na spojitost a odpor izolace, aby byla zajištěna správná funkce.

Kompatibilita a příslušenství

Tento kabel je kompatibilní s běžnými termostaty a ovládacími systémy navrženými pro nízkonapěťové vytápěcí aplikace. Doporučuje se použít samostatný jisticí automat pro systém, aby byla zajištěna elektrická bezpečnost. Další příslušenství, jako jsou teplotní senzory a ovládací panely, mohou být potřeba pro pokročilou regulaci teploty. Související produkty zahrnují následující:

• Elektrický topný kabel Hornisse 5,5mm (15m)
• Elektrický topný kabel Hornisse 5,5mm (25m)
• Elektrický topný kabel Hornisse 5,5mm (40m)
• Elektrický topný kabel Hornisse 5,5mm (80m)
• Elektrický topný kabel Hornisse 5,5mm (100m)
• Elektrický topný kabel Hornisse 5,5mm (120m)

Tyto kabely jsou k dispozici v různých délkách, aby vyhovovaly různým velikostem místností a vytápěcím požadavkům.

Technický pozadí pro projektanty

Kabel pracuje tím, že převádí elektrickou energii na teplo prostřednictvím odporu vodičů. Izolace LSZH zajišťuje, že kabel vydává minimální množství kouře a žádné halogenové plyny v případě požáru, což z něj dělá bezpečnější volbu pro vnitřní použití. Vnější izolace z XLPE a PVC poskytuje mechanickou ochranu a zajišťuje dlouhodobou odolnost. Stěrková vrstva funguje jako tepelná hmotnost, ukládá teplo a postupně ho uvolňuje, což zlepšuje efektivitu a pohodlí systému. Výkon kabelu je ovlivněn tloušťkou stěrky, typem podlahové krytiny a izolací místnosti. Správné rozložení a rozložení jsou zásadní, aby se zabránilo přehřátí a zajištěla rovnoměrná distribuce tepla. Systém je navržen pro dlouhodobou spolehlivost a vyžaduje minimální údržbu, což z něj dělá nákladově efektivní řešení pro nové i stávající budovy.

Služba a provoz

Systém vyžaduje minimální údržbu a je navržen pro dlouhodobý provoz. Pravidelné kontroly by měly zahrnovat ověření spojitosti kabelu a odporu izolace, aby byly zjištěny jakékoli chyby nebo netěsnosti. Termostat by měl být pravidelně kalibrován, aby byla zajištěna přesná regulace teploty. Pokud systém není po delší dobu používán, měl by být odpojen od napájení, aby se zabránilo zbytečné spotřebě energie. Nejsou požadovány konkrétní intervaly údržby, ale jakékoliv známky poškození nebo poruchy by měly být okamžitě vyřešeny, aby se zabránilo dalším problémům.

Nejčastější otázky

Může být kabel instalován v místnosti s špatnou izolací?
Není doporučeno instalovat kabel do místnosti se špatnou izolací, protože to může vést k nadměrné tepelné ztrátě a snížení účinnosti.

Jaká je maximální délka kabelu, kterou lze instalovat do jedné místnosti?
Maximální délka závisí na velikosti místnosti a vytápěcích požadavcích. Kabel je k dispozici v různých délkách a správná délka by měla být vybrána na základě požadovaného výkonu a rozlohy.

Může být kabel použit s programovatelným termostatem?
Ano, kabel může být použit s programovatelným termostatem, aby byla zajištěna přesná regulace teploty a úspora energie.

Je možné instalovat kabel do místnosti s dřevěnou podlahou?
Ano, kabel může být instalován do místnosti s dřevěnou podlahou, ale musí být zabudován do stěrkové vrstvy, aby byla zajištěna rovnoměrná distribuce tepla a zabráněno přehřátí dřeva.
