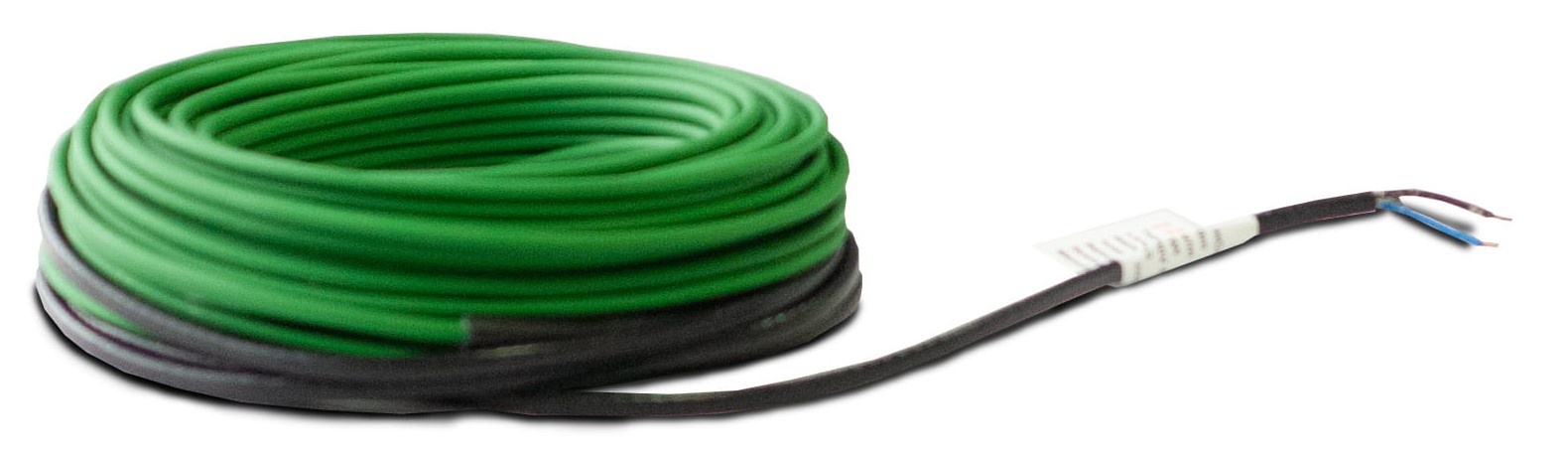

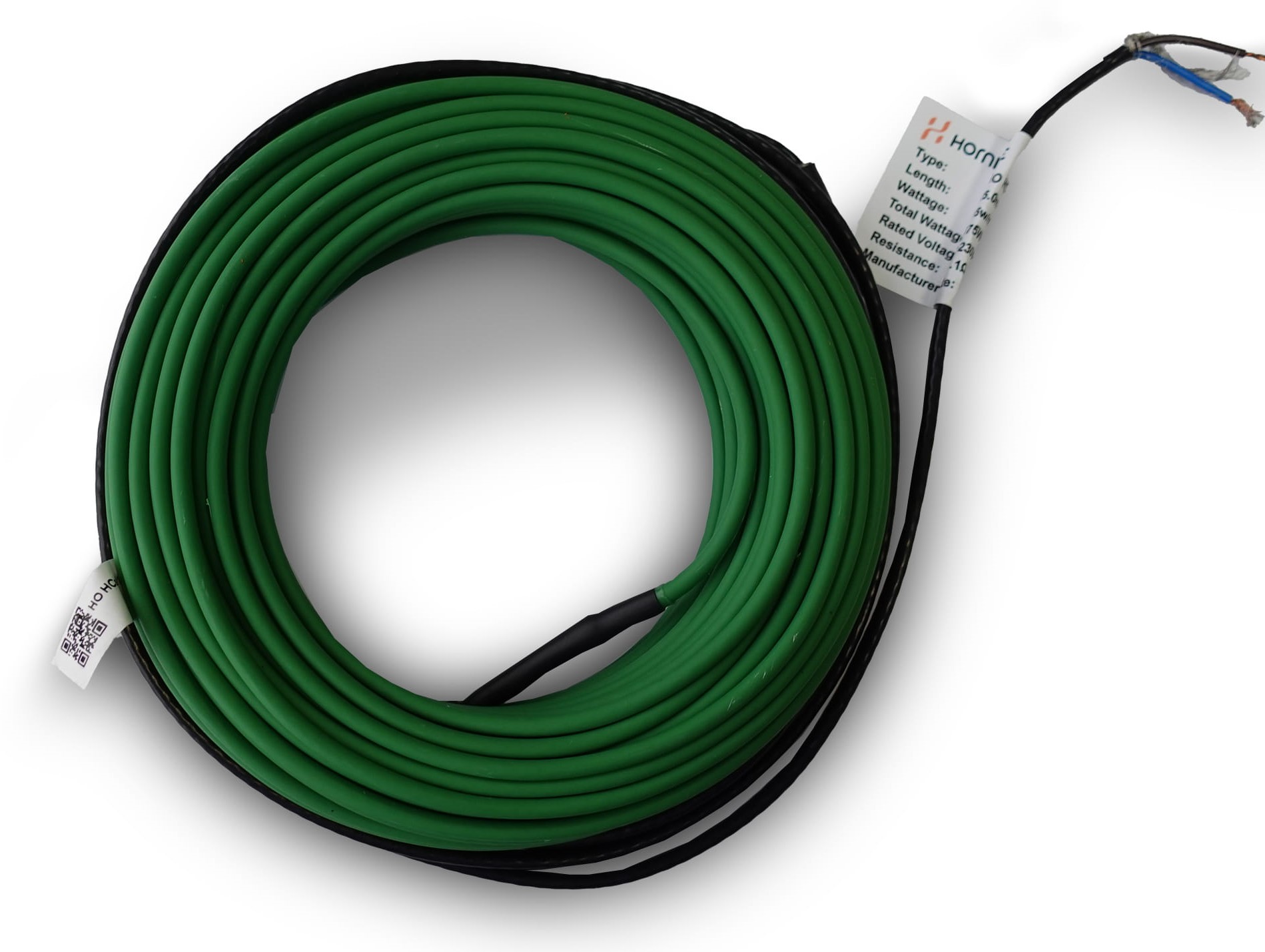

Elektrický topný kabel Hornisse 5,5mm (80m)

Detailní popis produktu

Elektrické podlahové topné kabely instalované pod podlahovou vrstvou se často používají v bytových i komerčních projektech, kde je požadována dlouhodobá tepelná stabilita a energetická účinnost. Tyto systémy se plynule integrují s betonovými nebo anhydritovými podlahovými vrstvami, čímž zůstávají topná tělesa skrytá a zároveň poskytují rovnoměrné teplo po celé ploše podlahy. Instalatéři obvykle řídí rozložení kabelů během raných stádií stavby nebo rekonstrukce, přičemž se ujistí, že rozložení odpovídá pokynům výrobce a místním předpisům. Kabel Hornisse 5,5mm je zvláště vhodný pro místnosti vyžadující pomocné nebo primární vytápění, jako jsou koupelny, kuchyně, obývací pokoje a jiné prostory, kde je priorita pohodlí pod nohama.

Properní plánování je zásadní pro zajištění efektivního a bezpečného provozu systému. Kabel musí být rozložen v konzistentním vzoru, aby se vyhnul ostrým zatáčkám nebo překrytím, které by mohly vést ke vzniku míst s vyšší teplotou. Podlahová vrstva funguje jako tepelná hmotnost, která ukládá a postupně uvolňuje teplo, čímž zvyšuje celkovou výkonnost systému. Nízkoprofilový design kabelu umožňuje jeho montáž do standardních tlouštěk podlahových vrstev, čímž je kompatibilní s většinou moderních stavebních technologií.

Technické parametry

Kód	HO HCABLE/15-1200

Tento kabel má výkon 15 W/m a je k dispozici v délkách až 1200 W. Maximální provozní teplota vodiče je 45°C a minimální okolní teplota pro instalaci je 5°C. Tyto hodnoty jsou klíčové pro určení správné délky a konfigurace kabelu pro danou místnost a úroveň izolace. Odpor a proudový odběr ovlivňují výběr ochranných zařízení a řídicích systémů.

Instalace a připojení

Kabel Hornisse 5,5mm se instaluje pod podlahovou vrstvou, obvykle po přípravě nosných podlah a aplikaci izolace. Kabel by měl být rozvinut a rozložen rovnoběžně, s konzistentním roztečí, aby se zabránilo nerovnoměrnému rozdělení tepla. Minimální poloměr ohýbání je 50 mm a ostré zatáčky je třeba vyhýbat se, aby nedošlo ke poškození izolace. Po instalaci se kabel připojí k napájení 230 V pomocí zahrnutého dvouplátnového kabelu o délce 2,5 m s ochranným plátnem. Připojovací body musí být zabezpečeny v rozvaděči a všechna elektrická připojení musí odpovídají místním elektroinstalačním předpisům. Klíčové kontroly během instalace zahrnují ověření spojitosti kabelu, zajištění správného roztečí mezi vodiči a potvrzení, že kabel není poškozen během manipulace. Běžné chyby zahrnují nesprávné rozložení, nedostatečné uvažování tepelné roztažnosti a nesprávné uzemnění. Instalatéři by měli také zajistit, že kabel je plně pokryt podlahovou vrstvou před konečnou vytvrzením, aby byl chráněn před mechanickým namáháním.

Kompatibilita a příslušenství

Kabel Hornisse 5,5mm je kompatibilní se standardními betonovými nebo anhydritovými podlahovými vrstvami a lze jej použít s různými povrchy podlah, včetně dlaždice, panelů a koberců. Pro plnou funkčnost systému musí být připojen k vhodnému termostatu a zdroji napájení. Další komponenty, jako jsou teplotní senzory, řídicí moduly a rozvaděče, mohou být také potřeba v závislosti na konkrétní aplikaci. Související produkty zahrnují kabel Hornisse 5,5mm v délkách 15m, 25m, 40m, 60m, 100m, 120m a další. Tyto varianty umožňují flexibilní návrh systému a lze je kombinovat podle potřeby pro pokrytí větších ploch nebo více místností.

Technický pozadí pro projektanty

Kabel Hornisse 5,5mm pracuje tím, že převádí elektrickou energii na teplo prostřednictvím odporového vytápění. Kabel je vyroben s dvojplátnovým návrhem, izolován materiálem s nízkým uvolňováním kouře a bez halogenů (LSZH) a chráněn vnější vrstvou XLPE a PVC. Tato kombinace zajišťuje odolnost, požární bezpečnost a minimální emise v případě hoření. Návrh kabelu umožňuje efektivní přenos tepla do okolající podlahové vrstvy, která funguje jako tepelná hmotnost, udržující teplo i po vypnutí systému. Projektanti by měli zohlednit faktory jako izolace místnosti, typ povrchu podlahy a požadovaný výkon při výběru a rozložení kabelu. Účinnost systému je maximalizována při integraci s programovatelným termostatem a zónovými řízeními, což umožňuje přesné regulování teploty. Trvanlivost a výkon závisí na správné instalaci, dostatečné tepelné hmotnosti a pravidelném sledování parametrů systému.

Služba a provoz

Po instalaci vyžaduje kabel Hornisse 5,5mm minimální údržbu. Pravidelné kontroly by měly zahrnovat ověření funkčnosti termostatu, kontrolu integrity kabelu a zajištění, že systém je bez fyzického poškození. Jakékoli odchylky v rozdělení tepla nebo elektrickém výkonu by měly být okamžitě vyšetřeny. Protože je kabel zabudován do podlahové vrstvy, přístup k opravám je omezen a jakékoliv závady by měly být řešeny kvalifikovanými pracovníky. V technické dokumentaci nejsou uvedena žádná plánovaná období údržby.

Nejčastější otázky

Lze kabel Hornisse 5,5mm použít v koupelně?
Ano, kabel je vhodný pro použití v koupelně, pokud je instalován pod nevodivou podlahovou vrstvou a připojen k správně uzemněnému obvodu. Musí být také kombinován s vodotěsným termostatem a vhodnou izolací.

Jaká je maximální délka kabelu Hornisse 5,5mm?
Maximální délka jediného segmentu je 80m. Delší úseky vyžadují více segmentů nebo dodatečné řídicí jednotky, aby byl zajištěn bezpečný a efektivní provoz.

Je kabel Hornisse 5,5mm kompatibilní s anhydritovou podlahovou vrstvou?
Ano, kabel je speciálně navržen pro použití s betonovými i anhydritovými podlahovými vrstvami. Je důležité zajistit, že tloušťka podlahové vrstvy je dostatečná, aby poskytovala vhodnou tepelnou hmotnost a mechanickou ochranu.

Jak je kabel Hornisse 5,5mm připojen k napájení?
Kabel je připojen pomocí dvouplátnového kabelu o délce 2,5 m s ochranným plátnem. Připojení musí být provedeno v rozvaděči a systém by měl být otestován na spojitost a odpor izolace před uvedením do provozu.
