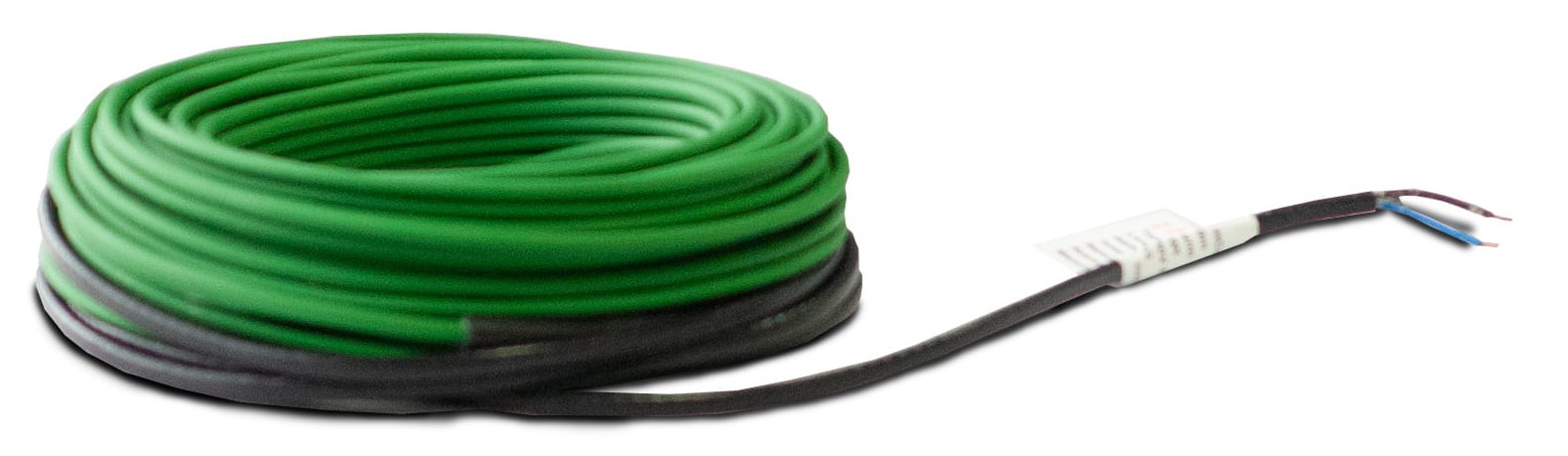

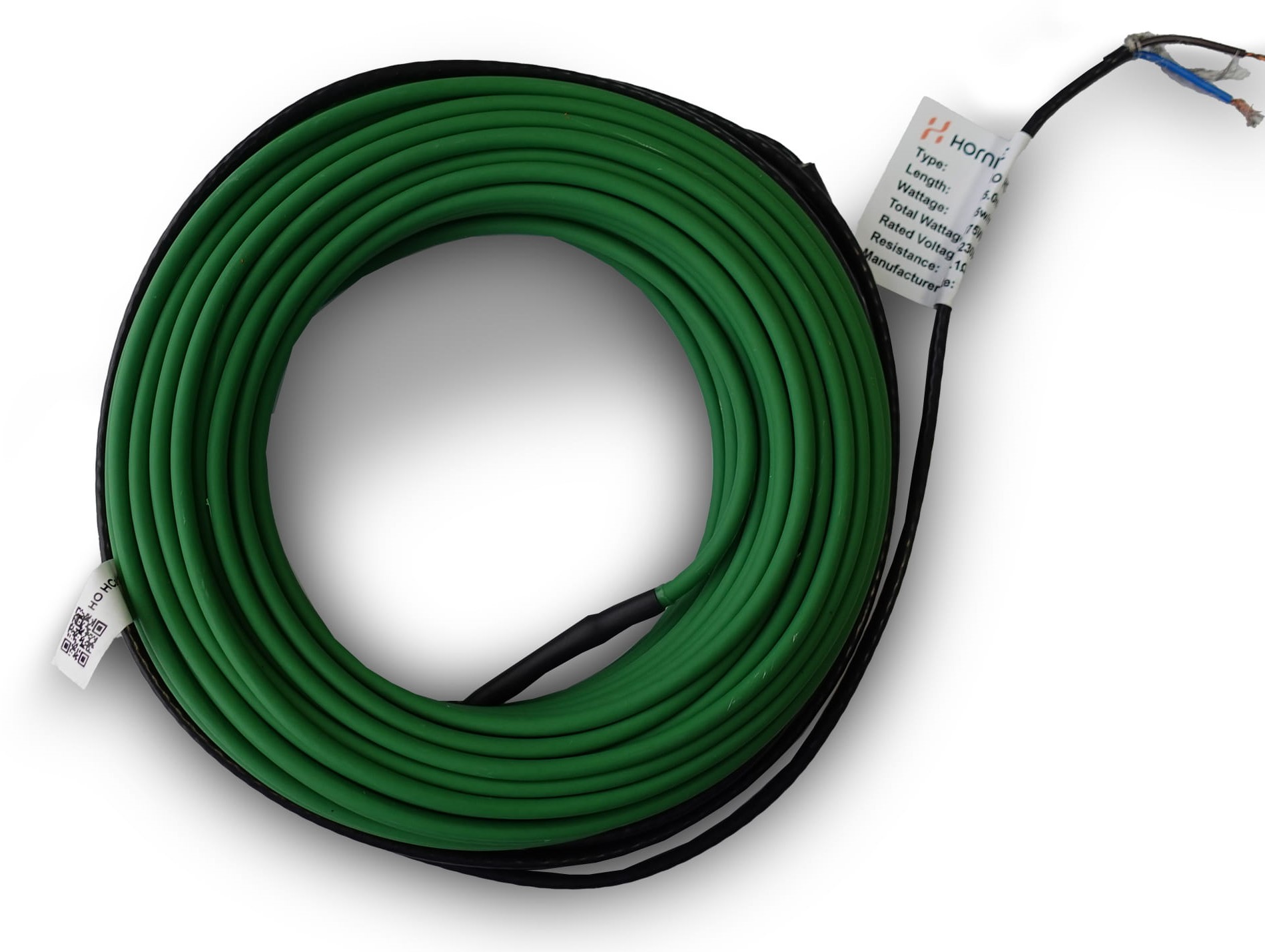

Elektrický topný kabel Hornisse 5,5mm (160m)

Detailní popis produktu

Elektrické podlahové topné kabely se často používají v bytovém i komerčním stavitelství k zajištění efektivních a pohodlných topných řešení. Tyto kabely jsou zabudovány pod stěrkou – buď z betonu nebo anhydritu – a zůstávají skryté. Dobře fungují s různými povrchy, jako jsou dlaždice, panely nebo koberec. Instalatéři obvykle zajišťují přípravu podkladu, rozložení kabelu podle projektových specifikací a připojení k elektrické síti. Kabely pracují při standardním napětí 230V a jsou dimenzovány podle plochy místnosti a úrovně izolace, aby zajistily optimální výkon.

Tato řešení jsou zvláště vhodná pro koupelny, kuchyně, obývací pokoje a jiné prostory, kde je potřeba rovnoměrného a konzistentního vytápění. Často jsou integrovány s termostaty a zónovacími systémy pro přesné řízení teploty. Nízká povrchová teplota kabelů a jejich vysoká odolnost zajišťují jejich vhodnost pro dlouhodobé použití jak v novostavbách, tak při rekonstrukcích.

Technické parametry

Instalace a připojení

Instalace začíná přípravou čistého, rovného podkladu bez nečistot a vlhkosti. Topný kabel je poté rozložen rovnoběžně, s rovnoměrným roztečím, aby zajistil rovnoměrné rozdělení tepla. Minimální teplota pro instalaci je 5 °C, proto by měla být instalace vyhledávána v chladných podmínkách, pokud nejsou přijaty vhodné opatření. Kabel musí být položen pod stěrkou o tloušťce alespoň 3 cm, aby byl ochráněn a zvýšena tepelná zásoba.

Elektrické připojení se provádí pomocí přiloženého dvoužilového napájecího kabelu s uzemňovací páskou, který má délku 2,5 m. Kabel musí být připojen k výhradnímu obvodu se vhodným pojistkem nebo jisticím automatickým vypínačem, aby se zabránilo přetížení. Po instalaci je důležité otestovat odpor a spojitost kabelu pomocí multimetru, aby byla potvrzena správná instalace a zabráněno chybám. Běžné chyby zahrnují nesprávné roztečení, nedostatečnou ochranu kabelu při betonování nebo nesprávné uzemnění.

Kompatibilita a příslušenství

Tento topný kabel je kompatibilní se standardními systémy pro řízení podlahového vytápění, včetně termostatů a zónových řídicích jednotek. K dokončení systému mohou být potřeba další komponenty, jako jsou rozpojovací krabice, teplotní senzory a řídicí jednotky. Související produkty zahrnují následující modely: Elektrický topný kabel Hornisse 5,5mm (15m), Elektrický topný kabel Hornisse 5,5mm (25m), Elektrický topný kabel Hornisse 5,5mm (40m), Elektrický topný kabel Hornisse 5,5mm (60m), Elektrický topný kabel Hornisse 5,5mm (80m) a Elektrický topný kabel Hornisse 5,5mm (100m). Tyto mohou být vybrány podle požadovaného pokrytí a velikosti místnosti.

Technický pozadí pro projektanty

Kabely pracují na principu odporového vytápění, které převádí elektrickou energii na teplo prostřednictvím kontrolovaného odporu ve vodičích. Kabel je sestaven z dvou jáher a uzemňovací pásky, izolovaný materiálem LSZH (Low Smoke Zero Halogen) pro bezpečnost při požáru a nízké emise při hoření. Vnější plášť je složen z XLPE a PVC, což zajišťuje flexibilitu a odolnost vůči mechanickému namáhání. Nízká povrchová teplota kabelu zajišťuje, že nezahřeje příliš okolní stěrku nebo povrchový materiál.

Properní integrace do elektrického systému budovy je zásadní. Kabel musí být připojen k výhradnímu obvodu se správnou ochranou. Tepelná hmotnost stěrky hraje klíčovou roli v ukládání a postupném uvolňování tepla, což přispívá k stabilním teplotám místnosti a snížení spotřeby energie. Dlouhá životnost systému je zajištěna odolnými materiály a ochrannou metodou instalace, která zajišťuje minimální degradaci v průběhu času.

Služby a provoz

Po instalaci vyžadují tyto systémy minimální údržbu. Pravidelné kontroly by měly zahrnovat ověření spojitosti kabelu a potvrzení, že termostat a řídicí systém fungují správně. Kabel sám je navržen pro dlouhodobé použití a není potřeba ho vyměňovat za běžných provozních podmínek. Jakékoli odchylky ve výkonu tepla nebo neobvyklý zvuk by měly vést k dalšímu vyšetření, které může zahrnovat test multimetrem nebo kontrolu řídicí jednotky.

Nejčastější otázky

Může být tento kabel použit s systémy pro zářivé vytápění?
Ano, je vhodný pro aplikace zářivého vytápění, pokud je instalován pod stěrkou a připojen k kompatibilnímu řídicímu systému.

Je možné kabel zkrátit na požadovanou délku?
Ne, kabel musí být použit v plné délce, protože je navržen pro spojitý provoz. Zkracování nebo svařování není doporučeno a může zrušit záruku.

Jaká je maximální pracovní teplota kabelu?
Maximální povolená teplota vodiče je 45 °C, což zajišťuje bezpečný a efektivní provoz v běžných vnitřních prostředích.

Může být kabel použit v koupelně?
Ano, je vhodný pro instalaci v koupelně, pokud je podklad suchý a kabel je správně ochráněn pod stěrkou. Je důležité dodržovat místní elektrotechnická pravidla pro vlhké oblasti.
