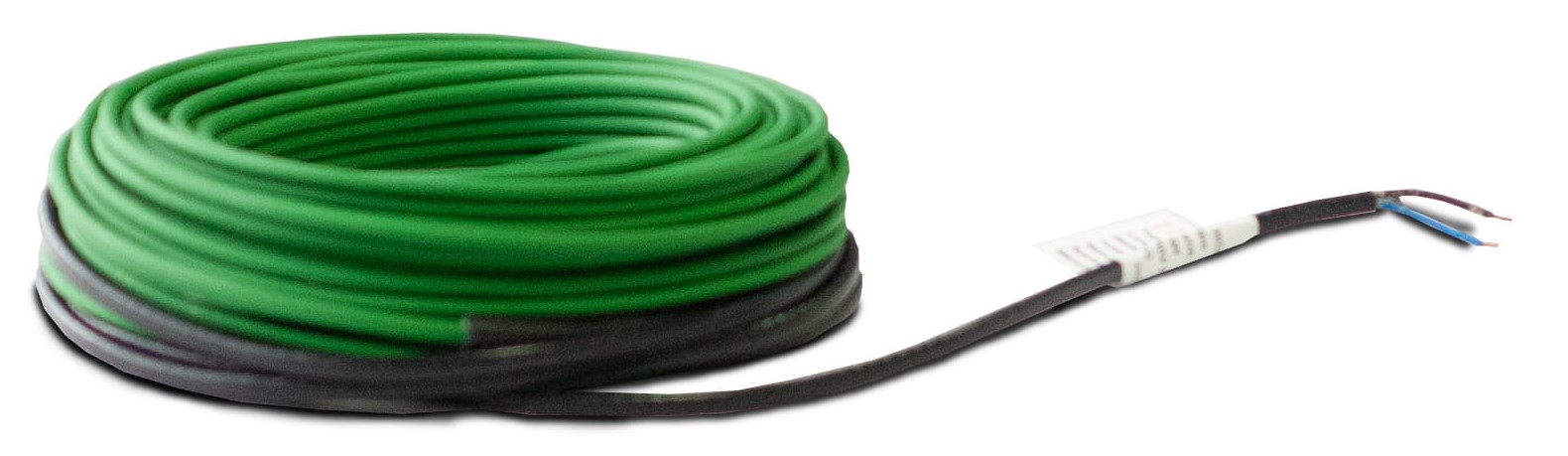

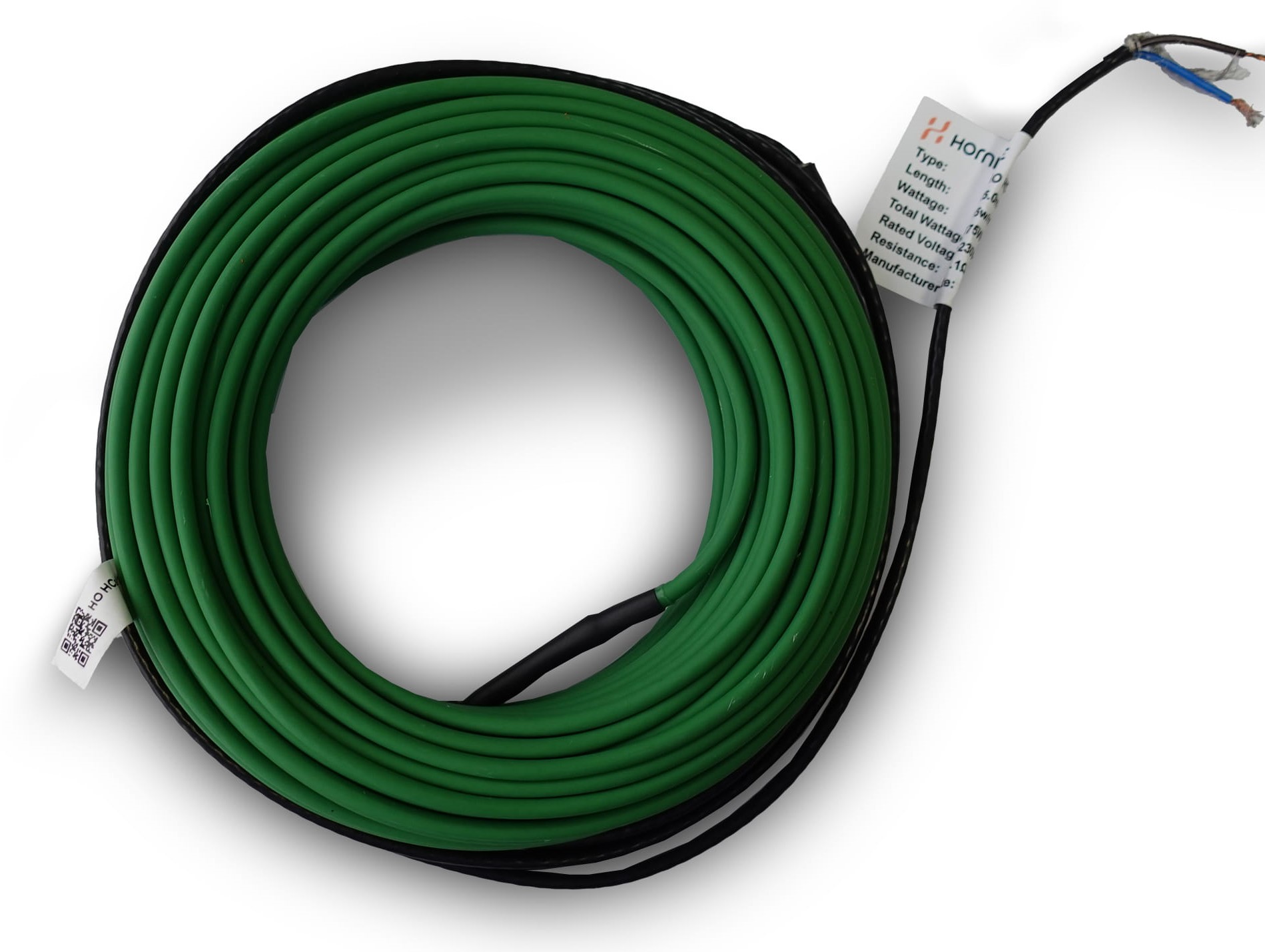

Elektrický topný kabel Hornisse 5,5mm (25m)

Detailní popis produktu

Elektrické podlahové topné kabely se často instalují pod stěrkou v bytových i komerčních budovách, aby poskytovaly dlouhodobou tepelnou pohodu. Tyto systémy se plynule integrují s různými povrchy, jako jsou dlaždice, panely nebo koberec, a jsou zvláště vhodné pro dobře izolované místnosti. Kabel Hornisse 5,5mm je zabudován do stěrky a pracuje při ovládané teplotě, čímž zajišťuje rovnoměrné rozdělení tepla a minimální teplotní kolísání. Instalatéři obvykle pracují s předem vypočítanými délkami, aby odpovídaly rozměrům místnosti a požadovanému výkonu, čímž zajišťují optimální výkon a energetickou účinnost.

Při instalaci do kuchyní, koupelnic nebo obývacích místností je kabel rozložen systematickým vzorem, aby se vyhnul překrývání a zajistil rovnoměrné pokrytí. Systém funguje jako součást širšího topného plánu, často doplňuje nebo doplňuje centrální topný systém. Nízký profil kabelu mu umožňuje zůstat skrytý ve stěrce, čímž se zachová vnitřní vzhled a zároveň se udrží konstrukční pevnost. Při instalaci je třeba věnovat pozornost, aby nedošlo k mechanickému poškození a aby byly správně provedeny elektrické spoje.

Technické parametry

Instalace a připojení

Instalační proces začíná přípravou podlahy a zajištěním čisté a rovné plochy. Kabel je rozvinut a umístěn do serpentinského uspořádání, přičemž se udržuje minimální poloměr ohýbání 50 mm, aby nedošlo ke stresu izolace. Dvouplátnový napájecí kabel s uzemňovací páskou je připojen k napájecímu bodu, přičemž je k dispozici celková délka 2,5 m pro napájecí vodič. Spojení by mělo být provedeno pomocí schválených rozpojovacích krabic a všechny spoje musí být utěsněny, aby se zabránilo pronikání vlhkosti. Doporučuje se použít digitální teploměr nebo termostat pro přesné ovládání teploty.

Běžné chyby zahrnují nesprávné rozestupy mezi kabely, což může vést k nerovnoměrnému vytápění, nebo nedostatečné uvažování tepelné hmotnosti při nastavování termostatu. Je také důležité ověřit, že okolní teplota během instalace je vyšší než 5°C, aby nedošlo k ztuhnutí materiálu. Po instalaci by měl být proveden test spojitosti, aby se potvrdilo, že kabel není poškozený a všechny spoje jsou bezpečné. To zajišťuje, že systém bude bezpečně a efektivně fungovat po zapnutí.

Kompatibilita a příslušenství

Kabel Hornisse 5,5mm je kompatibilní se standardními elektrickými systémy 230V a může být integrován s programovatelnými termostaty nebo místními ovládacími jednotkami pro automatizovaný provoz. Další příslušenství, jako jsou rozpojovací krabice, teplotní senzory a ovládací jednotky, je potřeba pro plnou funkčnost systému. Související produkty zahrnují varianty 15m, 40m, 60m, 80m, 100m, 120m téhož modelu, což umožňuje flexibilitu v návrhu systému v závislosti na rozměrech místnosti a požadovaném výkonu. Pro větší instalace mohou být kabely připojeny paralelně, aby se dosáhlo požadovaného celkového výkonu.

Technický pozadí pro projektanty

Kabel Hornisse 5,5mm pracuje tím, že převádí elektrickou energii na teplo prostřednictvím odporové vodivosti v konduktivním jádře. Izolace LSZH minimalizuje výdaj kouře a toxických plynů v případě požáru, zatímco vnější plášť XLPE/PVC poskytuje mechanickou ochranu a odolnost proti vlhkosti. Dvouplátnová konstrukce kabelu zajišťuje vyvážený proud a snižuje elektromagnetické rušení. Když je kabel zabudován do stěrky, tepelná hmotnost materiálu funguje jako vyrovnávací nádrž, ukládá teplo a uvolňuje ho postupně po vypnutí systému. To zvyšuje energetickou účinnost a snižuje frekvenci cyklů v ovládací jednotce.

Projektanti by měli zohlednit konkrétní tepelnou vodivost materiálu stěrky a úroveň izolace místnosti při plánování rozložení kabelu. Překrývání nebo nedostatečné rozestupy mohou způsobit místní přehřátí a zkrátit životnost systému. Maximální provozní teplota kabelu 45°C zajišťuje kompatibilitu se standardními povrchovými materiály a zabrání poškození povrchu. Správná integrace s místním termostatem nebo zónovou ovládací jednotkou umožňuje přesné řízení teploty a optimalizuje spotřebu energie v novostavbách i rekonstrukcích.

Služba a provoz

Po instalaci vyžaduje systém minimální údržbu díky absenci pohyblivých částí. Pravidelné kontroly by měly zahrnovat ověření nastavení termostatu a zajištění, že ovládací jednotka funguje správně. Kabel je odolný a odolný mechanickému stresu, pokud je správně zabudován do stěrky. Jakákoli viditelná poškození vnější izolace by měla být okamžitě opravena, aby se zabránilo zkratu nebo elektrickému nebezpečí. V případě selhání systému je prvním krokem kontrolovat napájení a spoje, následovaná testem spojitosti kabelu pomocí multimetru.

V technické dokumentaci nejsou uvedena žádná plánovaná období údržby, protože kabel je navržen pro dlouhodobé použití s minimálním poškozením. Pokud systém ukazuje nepravidelné výkony, jako je nerovnoměrné vytápění nebo vysoká spotřeba energie, měl by být proveden diagnostický test. To zahrnuje měření odporu kabelu a porovnání s očekávanou hodnotou pro nainstalovanou délku. Pokud se odpor výrazně změní, může být kabel potřeba vyměnit. Doporučuje se pravidelné vizuální kontroly, aby se zjistila jakákoli známka opotřebení nebo poškození způsobené vnějšími faktory, jako je vlhkost nebo chemická expozice.

Nejčastější otázky

Může být kabel Hornisse 5,5mm použit v mokrých oblastech, jako jsou koupelny?
Ano, kabel je vhodný pro instalaci v koupelnách a dalších prostředích s vysokou vlhkostí díky voděodolné izolaci a odolnosti proti kondenzaci. Musí být zabudován do nevodivé stěrky a připojen k obvodu chráněnému GFCI.

Je možné kabel přestřihnout na vlastní délku?
Ne, kabel Hornisse 5,5mm je vyráběn v pevných délkách a nelze ho přestřihnout nebo upravit. Každá varianta je navržena pro konkrétní rozměry místnosti a musí být vybrána podle požadovaného výkonu a plochy podlahy.

Jak je kabel připojen k napájení?
Kabel je dodáván s napájecím vodičem o délce 2,5 m, který se skládá ze dvou plátn a uzemňovací pásky. Tento vodič se připojuje přímo k elektrické síti přes rozpojovací krabici a všechna připojení musí být provedena kvalifikovaným elektrikářem v souladu s místními elektrotechnickými předpisy.

Mohou být kabely Hornisse 5,5mm připojeny paralelně?
Ano, více kabelů může být připojeno paralelně, aby se zvýšil celkový výkon systému. Celkový proudový odběr nesmí překročit kapacitu jisticího modulu a všechny kabely musí být stejného modelu a délky, aby se zajistilo rovnoměrné rozdělení tepla.
