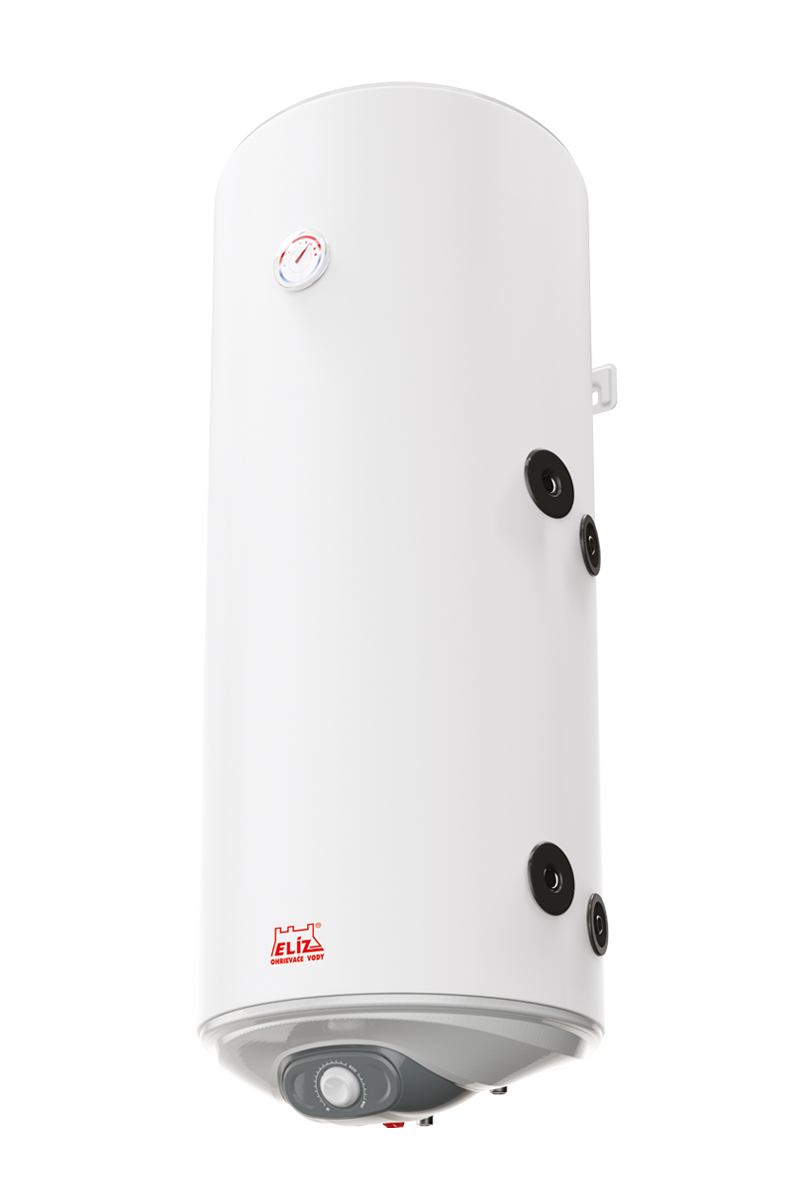

ELÍZ EURO 120 TR

Detailní popis produktu

ELÍZ EURO 120 TR je vertikální akumulační ohřívač určený k instalaci v bytových a komerčních budovách, kde je vyžadován spolehlivý zásobování teplou vodou pro jeden nebo více výparů. Tato jednotka se obvykle integruje do centrálních topných systémů, buď jako samostatné řešení nebo v kombinaci s kotlem nebo tepelným čerpadlem. Instalatéři pracující na systémech teplé vody si tento model vyhovuje pro aplikace vyžadující jak teplou vodu, tak podporu vytápění prostoru prostřednictvím vestavěného výměníku tepla. Kompaktní vertikální design umožňuje montáž na stěnu v běžných mechanických místnostech nebo v užitkových prostorech, kde je často omezeno místo.

Ohřívač je určen k použití s uzavřenými topnými systémy a je kompatibilní s různými zdroji centrálního vytápění. Jeho modulární design podporuje integraci s externími zdroji tepelné energie, jako jsou pevné paliva nebo plynové kotle. Systém vyžaduje správné hydraulické vyvážení, aby byla zajištěna efektivní funkce a aby se zabránilo tepelným ztrátám. Vnitřní komponenty ohřívače jsou navrženy tak, aby odolávaly trvalému provozu za běžných domácích podmínek, což z něj dělá odolnou volbu pro dlouhodobé použití v topných a zásobovacích systémech.

Technické parametry

2000 W elektrické topné těleso zajišťuje rychlé zvýšení teploty, zatímco výměník tepla lze připojit k kotlu pro sekundární ohřev. Napájecí napětí 230 V a proud 10 A jsou běžné pro domácí elektrické obvody. Stupeň krytí IP24 znamená vhodnost pro suché vnitřní prostředí. 1/2 palce vodní vstup a 3/4 palce potrubní připojení umožňují flexibilní integraci do stávajících potrubních systémů. Maximální tlak v nádrži 6 bar musí být při návrhu systému zohledněn, aby se zabránilo riziku přetlaku. Čas ohřevu vody z 12 °C na 65 °C 3,8 hodiny je důležitý pro rozměrování systémů s vysokými požadavky.

Instalace a připojení

Montáž ELÍZ EURO 120 TR vyžaduje pevné upevnění na stěnu kvůli hmotnosti 43 kg. Jednotka je vybavena závěsným rámem pro vertikální montáž a rozměry (462 x 1170 mm) by měly být ověřeny proti dostupnému prostoru. 1/2 palce vodní vstup a 3/4 palce potrubní připojení vyžadují standardní potrubní adaptéry. Výměník tepla je umístěn na pravé straně jednotky, zatímco vodní výstupy jsou dole. Instalatéři by měli zajistit, že všechna připojení jsou bez netěsností a že systémový tlak nepřesahuje 6 bar. V sestavě jsou zahrnuty bezpečnostní kohout a uzavírací kohout, které musí být instalovány podle místních předpisů. Běžné chyby zahrnují nesprávnou orientaci výměníku tepla a nedostatečné upevnění nádrže, což může vést k vibracím nebo poškození v průběhu času.

Kompatibilita a příslušenství

Tento ohřívač je kompatibilní s externími zdroji teplé vody, jako jsou kotle nebo tepelná čerpadla, která poskytují tepelnou energii pro výměník tepla. Elektrické topné těleso pracuje nezávisle, což umožňuje funkčnost jednotky i bez externího zdroje tepla. Pro optimální výkon by měl být systém vyvážen, aby byla zajištěna rovnoměrná distribuce tepla. V popisu produktu nejsou uvedena žádná další příslušenství, ale jednotka zahrnuje závěsný rám a bezpečnostní kohout s uzavírací funkcí. Související produkty nejsou v popisu uvedeny.

Technický pozadí pro projektanty

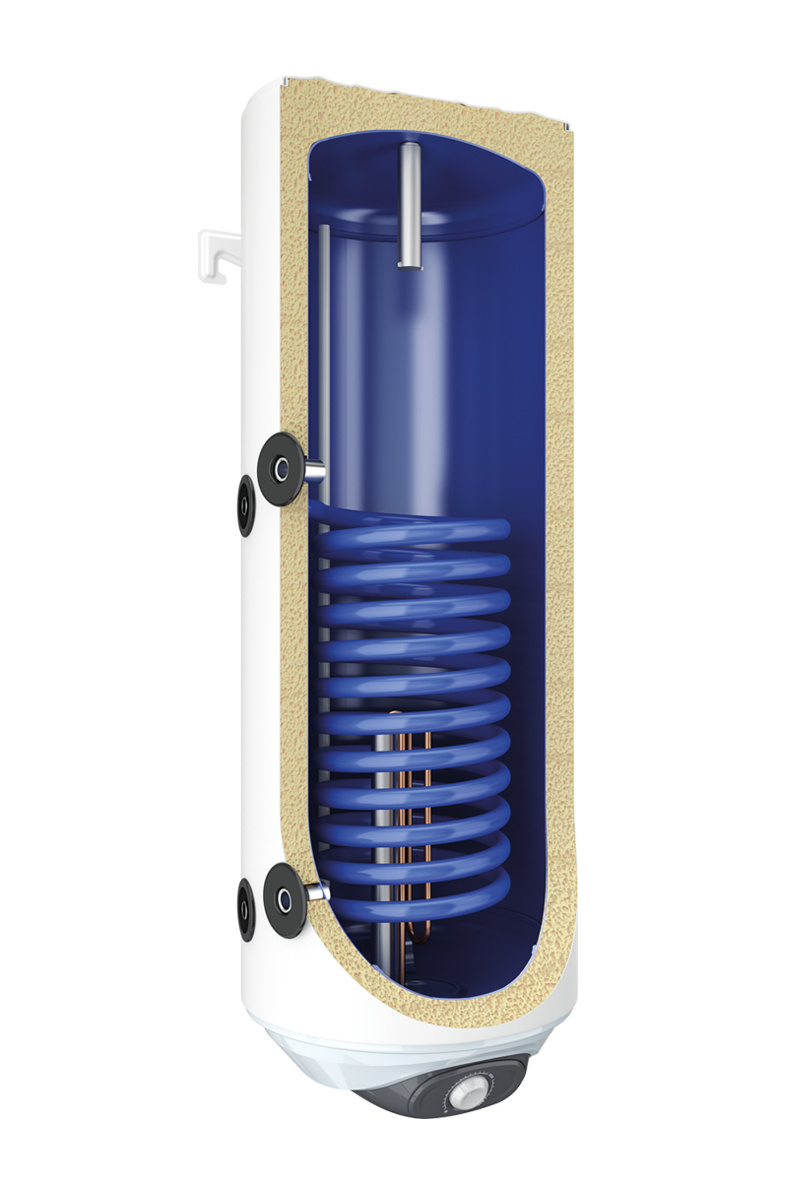

ELÍZ EURO 120 TR pracuje kombinací elektrického odporového vytápění a výměny tepla z externího zdroje. Ocelová nádrž je pokryta zirkoniovou glazurou, aby odolala korozi, a výměník tepla je také vyroben z oceli se stejným ochranným povlakem. 33 mm tlustá izolace z polyuretanu (bez CFC) minimalizuje tepelné ztráty a snižuje spotřebu energie. Dva magnéziové anody chrání nádrž před vnitřní korozi, což výrazně prodlužuje její životnost. Systém se integruje do centrálních topných systémů připojením výměníku tepla k topnému oběhu kotle. Účinnost jednotky závisí na správném rozměrování výměníku tepla, správné izolaci a pravidelné údržbě anod a bezpečnostních zařízení.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování stavu anod a jejich výměnu, když je to potřeba, aby se zabránilo korozi nádrže. Bezpečnostní kohout a systém uvolnění tlaku by měly být ročně kontrolovány, aby byly funkční za tlaku. Termostat umožňuje nastavení teploty mezi 7 °C a 75 °C, s režimem ECO nastaveným na 55 °C pro snížení spotřeby energie. Režim ochrany před mrazem zabrání poškození způsobenému mrazem v nevytápěných prostorech. V popisu nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučovány, aby byla zajištěna výkonnost a bezpečnost systému.

Nejčastější otázky

Může být ELÍZ EURO 120 TR připojen k kotlu?
Ano, jednotka obsahuje výměník tepla, který umožňuje připojení k kotlu nebo jinému zdroji teplé vody pro sekundární ohřev.

Jaký je účel režimu ECO?
Režim ECO nastavuje teplotu vody na 55 °C, což snižuje spotřebu energie a tepelné ztráty, přičemž zároveň zajišťuje dostatečné množství teplé vody pro většinu aplikací.

Jak je jednotka chráněna před korozi?
Nádrž a výměník tepla jsou pokryty zirkoniovou glazurou a jsou vestavěny dvě magnéziové anody, které poskytují další vnitřní ochranu.

Je termostat nastavitelný?
Ano, termostat umožňuje manuální nastavení teploty vody mezi 7 °C a 75 °C, včetně speciálního režimu ECO.
