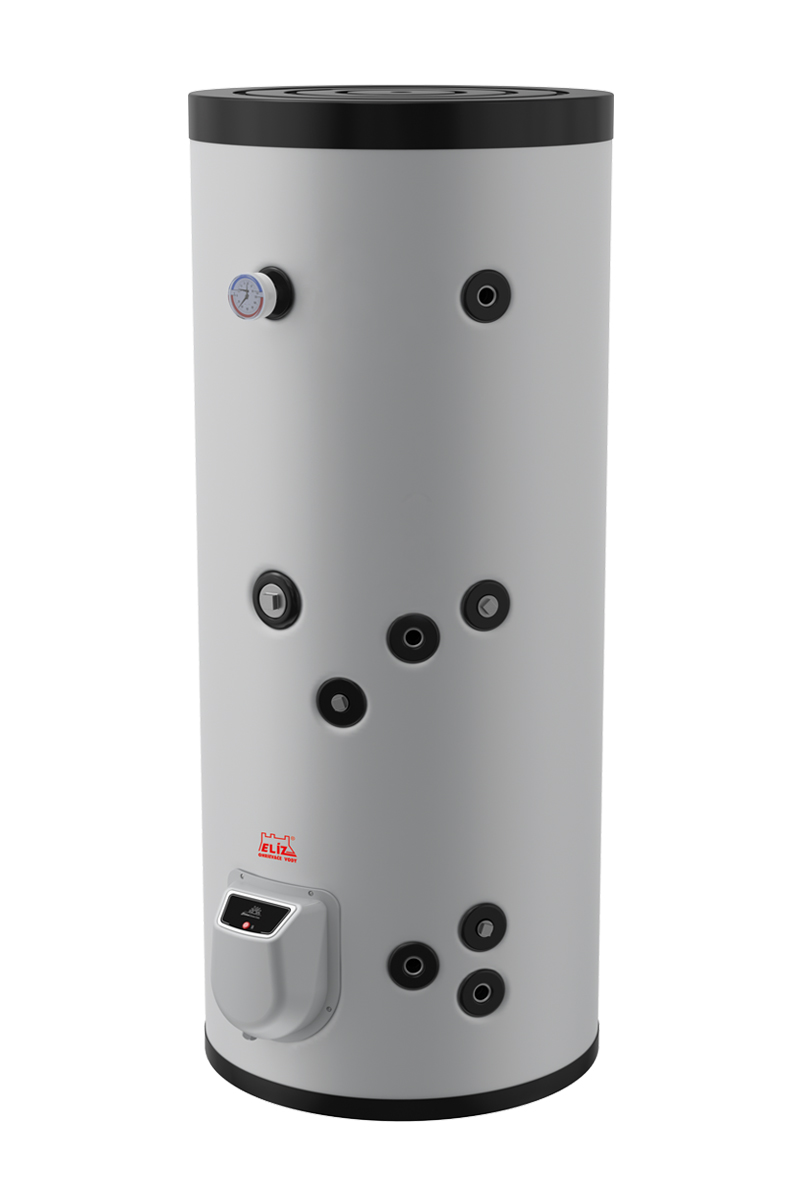

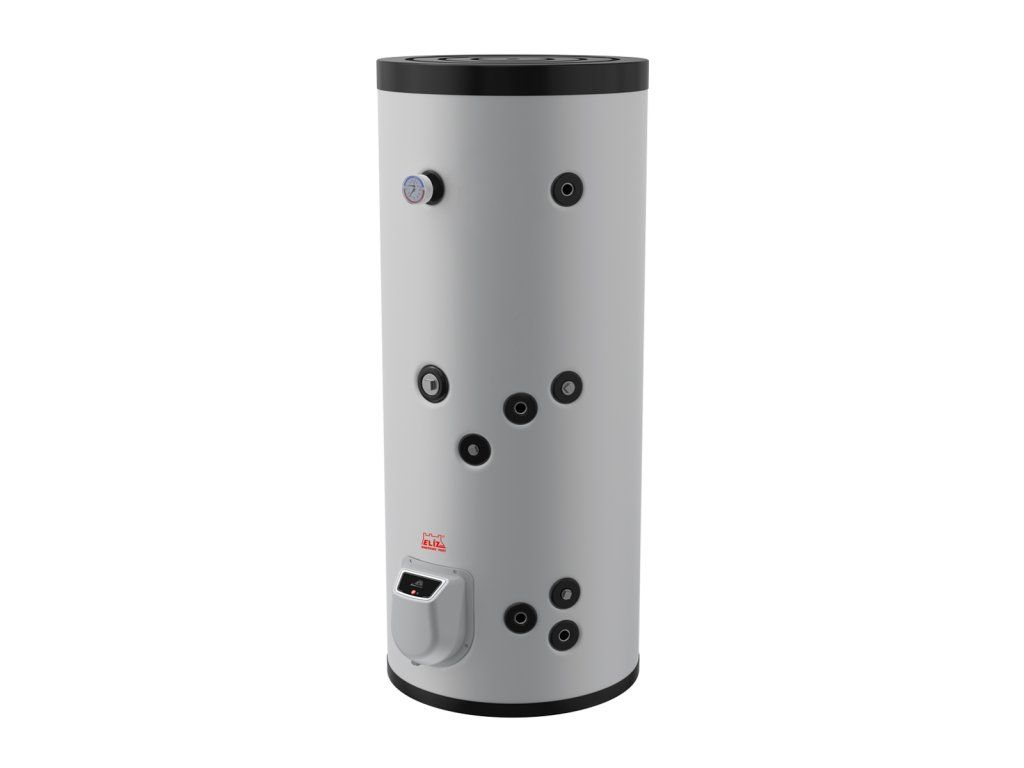

ELIZ EURO 300 S1

Detailní popis produktu

ELIZ EURO 300 S1 se často používá v bytových a komerčních budovách, kde je potřeba spolehlivé zásobování teplou vodou spolu s centrálním vytápěním. Instalatéři často integrují tuto jednotku do systémů s kotli, solárními kolektory nebo tepelnými čerpadly. Dvojité možnosti ohřevu umožňují flexibilní provoz v závislosti na dostupných zdrojích energie. Model je zvláště vhodný pro aplikace, kde je potřeba vysoká kapacita zásobníku teplé vody, například v domech s více koupelňami, malých hotelích nebo komerčních kuchyních. Jednotka je navržena pro stojatou montáž a vyžaduje dostatečné místo pro přístup a údržbu.

Jeho modulární design umožňuje bezproblémovou integraci do stávající infrastruktury vytápění. Jednotka je vhodná i pro systémy mimo sítě nebo hybridní systémy, kde se využívají obnovitelné zdroje energie. Kombinace elektrického ohřevu a tepelného vstupu zajišťuje nepřetržitý zásobování teplou vodou, i když primární zdroje vytápění jsou mimo provoz nebo pod údržbou. Model je ideální pro instalace, kde je poptávka po teplé vodě vyšší než u standardních okamžitých systémů a kde je potřeba zásobní kapacita pro špičkové období spotřeby.

Technické parametry

typ	EURO 300 S1
výkon	3 x 2000 W
napětí	400 V
pojistky	3 x 16 A
elektrická ochrana	IP 24
maximální tlak v nádrži	6 bar
napojení vody	3/4 palce
čas ohřevu z 12 do 65 °C	3,3 hodiny
napojení výměníku tepla	3/4 palce
povrch výměníku tepla S1	1,15 m²
výkon výměníku tepla S1	35 kW
oběh	ano
volně stojící	ano
pojistný ventil	ano
hmotnost	80 kg
rozměry produktu	šířka / výška / hloubka: 670 x 1625 mm
záruka na nádrž	5 let
záruka na produkt	2 roky
EAN	3800035732627
Kód	ELZ_3332
Značka	ELIZ

Parametry ukazují, že jednotka je určena pro provoz na třífázové síti 400 V s maximálním zatížením 3 x 16 A. Čas ohřevu z 12 do 65 °C je důležitý pro určení vztahu k očekávané spotřebě teplé vody. Kapacita výměníku tepla 35 kW a povrch 1,15 m² jsou důležité pro výpočet účinnosti tepelného vstupu při použití vnějších zdrojů, jako jsou kotle nebo solární kolektory. Závitová napojení 3/4 palce vyžadují standardní potrubní adaptéry pro instalaci.

Instalace a připojení

Instalatéři by měli zajistit, že jednotka je umístěna na stabilní, rovné ploše s dostatečným místem pro údržbu. Závitová napojení 3/4 palce pro vodu a výměník tepla vyžadují standardní potrubní adaptéry. Musí být zajištěna vlastní elektrická linka s pojistkou 3 x 16 A a napájením 400 V. Jednotka musí být uzemněna a chráněna proudovým chráničem (RCD) podle místních předpisů. Oběhovou linku lze připojit přes centrální otvor nádrže pro udržování dostupnosti teplé vody v velkých budovách. Instalatéři by měli ověřit správnou orientaci elektrického topného tělesa, které je umístěno v dolní části nádrže. Běžné chyby při instalaci zahrnují nesprávné elektrické zapojení, neinstalaci pojistného ventilu nebo nedbalost při zabezpečení nádrže proti pohybu. Po instalaci by měl být proveden tlakový test až do 6 bar, aby byla potvrzena integrity systému.

Kompatibilita a příslušenství

Tento model je kompatibilní s různými vnějšími zdroji tepla, včetně plynových nebo olejových kotlů, solárních kolektorů a tepelných čerpadel. Pro integraci s solárním systémem mohou být potřeba další komponenty, jako je solární regulátor a čerpadlo. Příslušenství, jako je pojistný ventil a roztažná nádoba, jsou zárukou bezpečného provozu. Při použití elektrického topného režimu je termostat a ovládací panel již součástí. Instalatéři by měli zajistit, že všechny dodatečné komponenty jsou správně rozměry a kompatibilní s tlakem a průtokem systému.

Technický popis pro projektanty

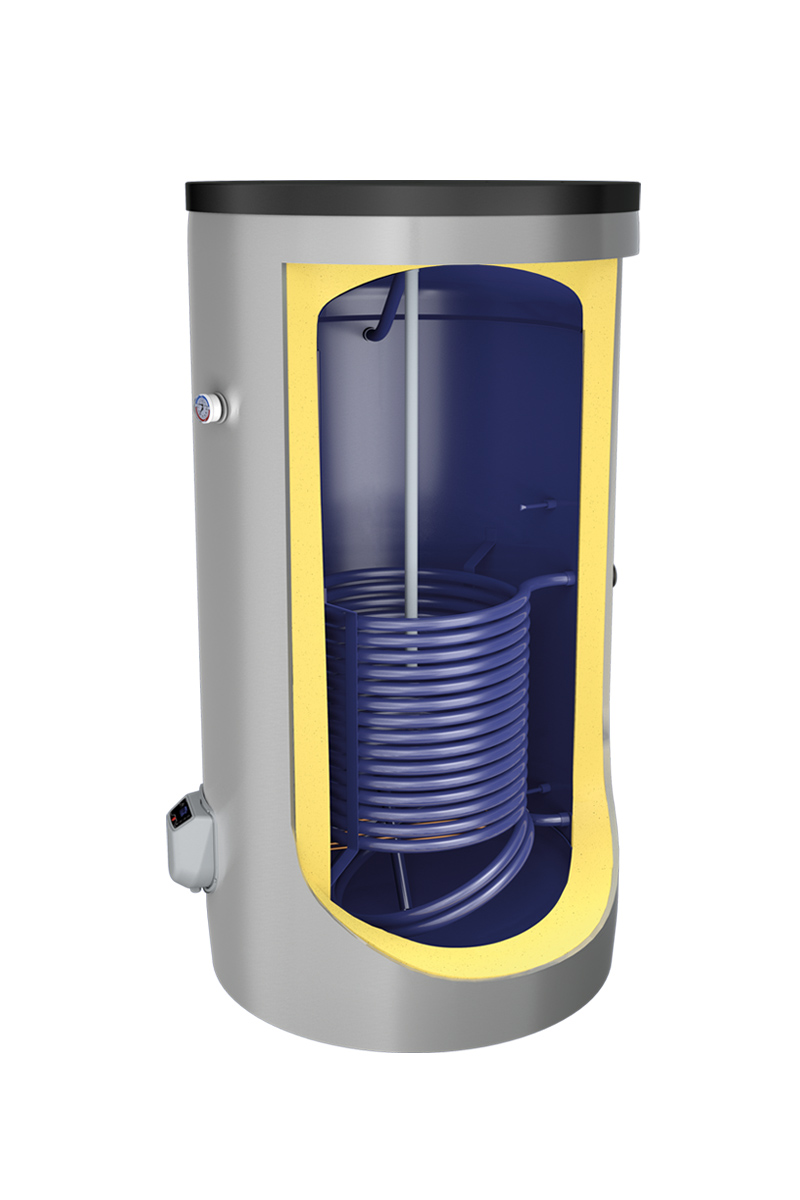

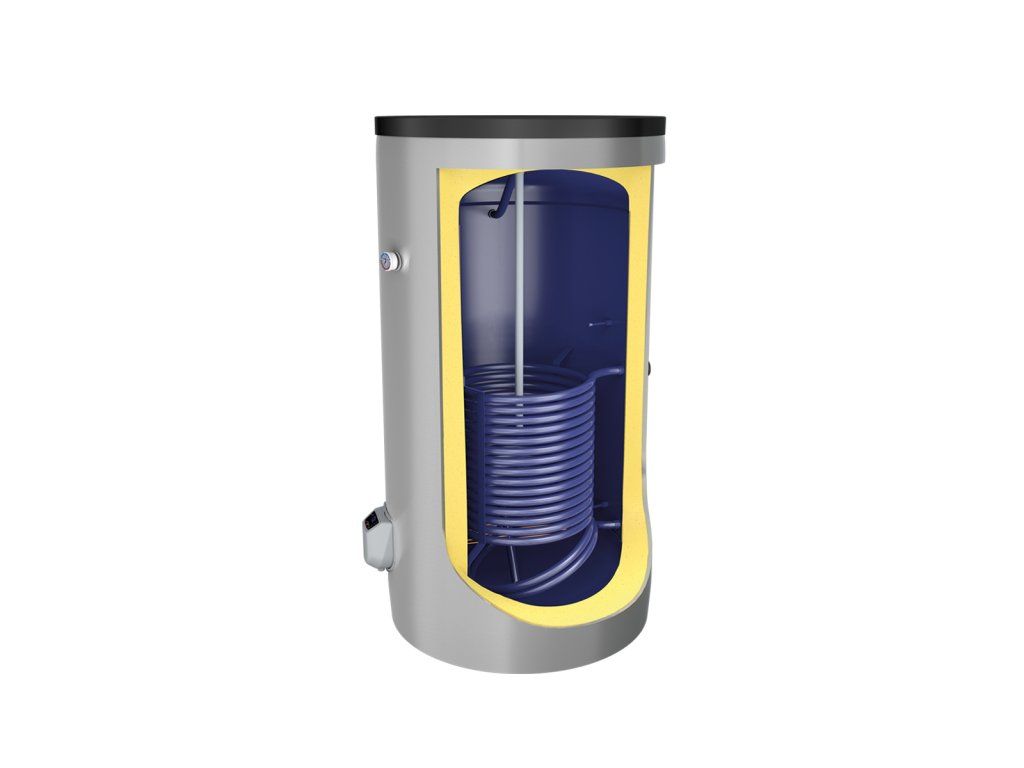

Jednotka ohřívá vodu buď elektrickým odporem, nebo přes výměník tepla připojený ke vnějšímu zdroji. Vnitřní nádrž a výměník tepla jsou vyrobeny z kvalitní oceli a pokryty skleněnou keramikou bohatou na zirkonii, která odolává korozi. Tato keramika poskytuje hladký povrch, který minimalizuje usazování vodního kamene a prodlužuje životnost nádrže. Dvojité anodové ochranné systémy zahrnují dva hliníkové tyče, které dále snižují účinky koroze. Povrch výměníku tepla 1,15 m² umožňuje efektivní tepelný přenos při připojení ke vnějšímu zdroji. Izolace jednotky se skládá z vysokohustotního polyuretanového pěny o tloušťce 85 mm, která zajišťuje nízké tepelné ztráty a snižuje provozní náklady. Vnitřní návrh nádrže zahrnuje centrální oběhový port a dva porty pro připojení teplotních čidel. Tyto funkce umožňují přesné řízení a monitorování systému, zejména při integraci s automatickými řídicími systémy.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu stavu anod a jejich výměnu, jakmile jsou zaznamenány známky vyčerpání. Pojistný ventil by měl být pravidelně testován, aby byl zajištěn jeho správný provoz. Elektrické topné těleso by mělo být kontrolováno na usazeniny vodního kamene, které mohou ovlivnit účinnost. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět roční kontroly pro optimální výkon. Instalatéři by měli sledovat tlak a teplotu nádrže během provozu. Ochranná třída IP 24 znamená, že elektrické komponenty jsou chráněny před pevnými předměty většími než 1 mm a stříkáním vody, což zajišťuje vhodnost jednotky pro vnitřní instalaci. Bezpečnostní funkce zahrnují tepelné vypnutí pro zamezení přehřátí a světelný indikátor pro elektrický topný režim.

Nejčastější otázky

Může být ELIZ EURO 300 S1 připojen ke solárnímu systému?
Ano, jednotka obsahuje výměník tepla pro integraci s solárními kolektory nebo jinými vnějšími zdroji tepla. Pro plnou funkčnost systému je obvykle potřeba solární regulátor a oběhové čerpadlo.

Jaký je maximální tlak, který nádrž vydrží?
Nádrž je určena pro maximální tlak 6 bar. Musí být nainstalován pojistný ventil, aby byla zajištěna bezpečnost systému a zabráněno přetlakové situaci.

Je elektrický topný režim nastavitelný?
Ano, elektrický topný režim zahrnuje termostat, který umožňuje nastavení požadované teploty vody mezi 30 a 75 °C. Řízení teploty je umístěno pod víkem nádrže.

Jaký je účel dvou portů na nádrži?
Dva porty jsou navrženy pro připojení teplotních čidel používaných v řídicím systému. Umožňují monitorování a regulaci teploty vody podle zvolených nastavení.
